단계 배열 3 좌표 경계 레이더 시스템 Ku 밴드 솔리드 스테이트 설계

1SET
MOQ
협상 가능
가격
단계 배열 3 좌표 경계 레이더 시스템 Ku 밴드 솔리드 스테이트 설계
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 피치 1D 능동 위상 배열+ 방위각 기계 스캐닝
작동 주파수 대역: 구밴드
주사 범위: 방위각: 0°-360°, 피치: 0°-45°
안테나 속도: 60°/초
감지 범위(Pd=0.8,Pfa=10-6): 5km
블라인드 범위: ≤200m
강조하다:

3 좌표 국경 레이더

,

솔리드 스테이트 설계 경계 레이더

,

3차원 좌표 배열 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-쿠07
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

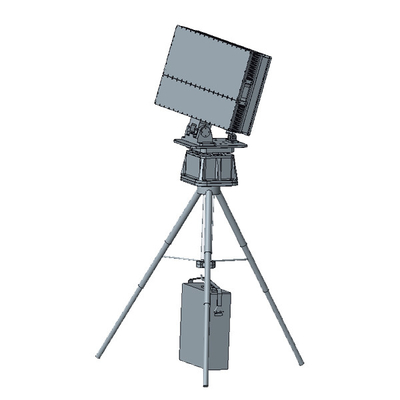

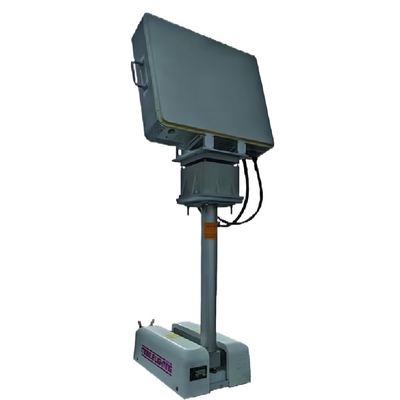

LT-Ku07 낮은 고도 경고 레이더



제품 소개:


LT-Ku07 일차원 3조직 레이더는 낮은 고도의 감시 및 정찰 장비입니다.Ku 대역에서 작동하는 레이더는 AESA (활동 단계 배열) 시스템을 채택합니다.피치 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 설계를 채택.



제품 특징:


1, 환경 혼란에 강한 저항.
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.

3, 배경 소음 환경에서 목표물을 추적하고 인식하기 위해 여러 표적을 선택하는 기술적 문제를 해결했습니다.



매개 변수 이름 매개 변수 값
레이더 시스템 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔
작동 주파수 대역 쿠 밴드
스캔 범위 아지무스: 0°-360°
기울기: 0°-45°
안테나 속도 60°/s

탐지 범위

(Pd=0)8,Pfa=10-6)

5km ((σ=0.01m2)
실명 범위 ≤200m
결의 범위 해상도:10m
아지무스 해상도:2.5°
피치 해상도:7°
정확성 범위 정확도 ≤ 4m
아지무스 정확도 ≤0.5°
진사 정확도 ≤0.5°
속도 정확성≤1m/s
목표 반사 속도 0.8m/s-40m/s
목표물 추적 능력 ≥100전차
전력을 전송 160W
프론트엔드 장비 크기 주 단위:590mm*475mm*126mm
무게 27kg (주 단위)
