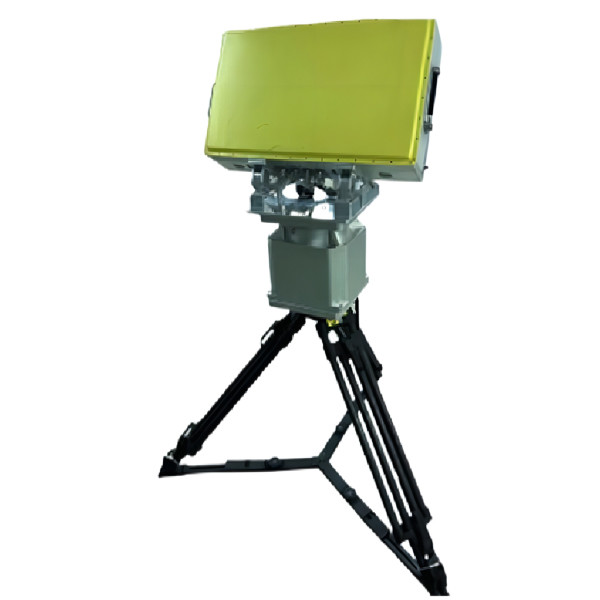

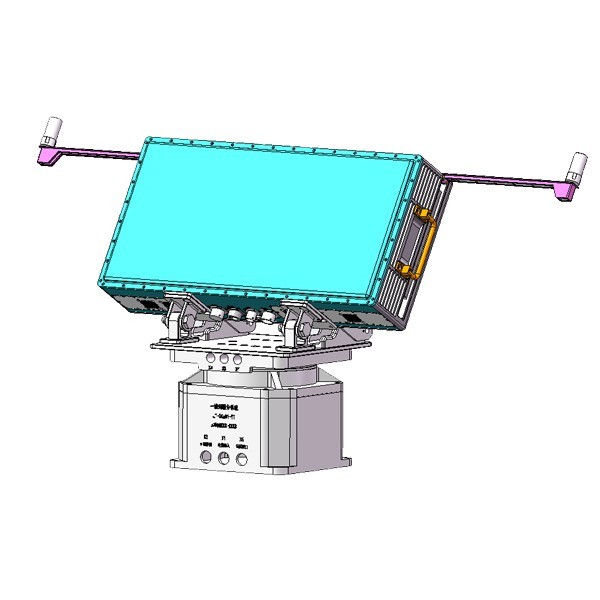

LT-Ku07A 낮은 고도 경고 레이더
제품 소개:
LT-Ku7A 일 차원 3 좌표 단계 배열 레이더는 Ku 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다.이 레이더는 AESA (Active Phased Array) 시스템을 채택합니다.고도 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 ° 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 설계를 채택.
제품 특징:
1, 환경 혼란에 강한 저항.
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.
| - 네매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 아지무스 기계 기계 스캔, 피치 단계 단일 펄스 스캔, 활성 단계 배열 |
| 작동 주파수 대역 | 쿠 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기: 0°-40° | |
| 안테나 속도 | ≤6s |
|
탐지 범위 (Pd=0)8,Pfa=10-6) |
≥5.5km ((RCS:00.01m2거짓 경보 확률 10-4발견 확률 0.8) |
| 실명 범위 | ≤200m |
| 결의 | 범위 해상도:≤10m |
| 아지무스 해상도:≤3° | |
| 피치 해상도:≤6° | |
| 최소 감지 가능한 속도: ≤0.5m/s | |
| 정확성 | 범위 정확도: ≤5m |
| 아지무스 정확도: ≤0.5° | |
| 피치 정확도:0.5° | |
| 속도 정확도:≤0.1m/s (추적 모드) | |
| 목표 반사 속도 | 0.8m/s-40m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 160W |
| 프론트엔드 장비 크기 | ≤620mm*230mm*330mm |
| 무게 | 55kg |
