LT-Ku07 낮은 고도 경고 레이더 + LT-A2 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)
제품 소개:

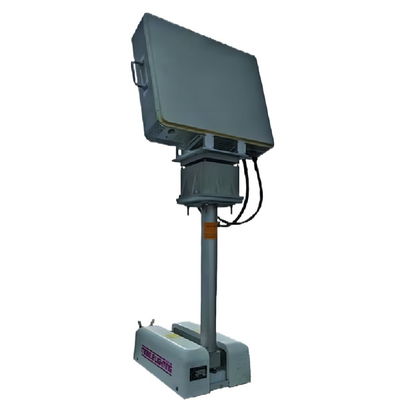

LT-Ku07 일차원 단계적 3 좌표 레이더는 Ku 대역에서 작동하는 낮은 고도 감시 및 정찰 장비입니다.레이더는 AESA (활동 단계 배열) 시스템을 채택피치 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 ° 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 설계를 채택.

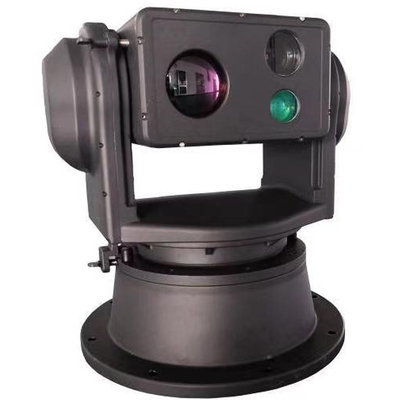

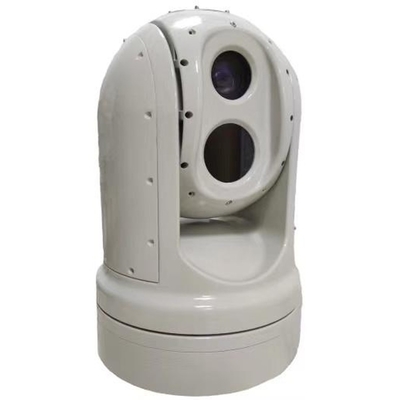

LT-A2는 유연성과 기동성을 갖추고 있으며, 낮은 고도에서 비행하는 목표물을 (UAV, 화학 풍선, 바이오닉 새) 무제한 위치에서 공격할 수 있습니다. 360° 풀 필드 실시간 스캔,잠금 추적, 감지 및 경고. 냉각되지 않은 적외선 열영상기, 가시광선 카메라, 레이저 거리 측정기 및 지능 알고리즘 모듈과 통합무인 연속 모니터링 작업을 낮과 밤 모두 수행 할 수 있습니다.동시에 적외선 열영상 야간 시력 기술을 채택하고 있으며, 잘 숨기고, 안개로 침투하는 강력한 능력을 가지고 있으며, 빛의 근원에 의해 제한되지 않습니다.연결 된 레이더 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다., 라디오 탐지 시스템 및 전체 주파수 방해 시스템.
제품 특성:
1환경적 혼란에 강한 저항력
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
3배경 소음 환경에서 목표물을 추적하고 인식하기 위해 여러 표적을 선택하는 기술적 문제를 해결했습니다.
4, 멀티 포지션 지능형 인식 자동 초점 기술, 다양한 초점 방법과 빠른 초점 달성 트리거 방법을 통해 달성 할 수 있습니다.
5프론트엔드 장치 제어 소프트웨어는 네트워크를 통해 온라인으로 업그레이드 할 수 있으며 향후 유지보수를 훨씬 용이하게합니다.
63D 위치 기능, 부호를 선택 할 때 확대하고 클릭하여 센터 할 수 있으며 장치 작동을 용이하게합니다.
7"터너블 재충전 PTZ 자체 테스트는 사용자가 설정 한 제로 위치 또는 전력 고장 위치로 되돌릴 수 있습니다. 원격 재부팅 기능을 지원합니다.
8유니버설 변속속 회전판은 모든 방향의 맹각 모니터링과 고정도의 위치화를 달성합니다.
9껍질의 전문적인 디자인, 아름답고 가볍고 견고하고 고온에 저항하고, 부식 저항하고, 방수하고, 산성 비에 저항합니다.
10"행동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.
11지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 탑재하고 있으며, 항공 대상 정보에 대한 피드백을 제공할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔 |
| 작동 주파수 대역 | 쿠 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기: 0°-45° | |
| 안테나 속도 | 60°/s |
|
탐지 범위 (Pd=0)8,Pfa=10-6) |
5km ((σ=0.01m2) |
| 실명 범위 | ≤200m |
| 결의 | 범위 해상도:10m |
| 아지무스 해상도:2.5° | |
| 피치 해상도:7° | |
| 정확성 | 범위 정확도 ≤ 4m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확도 ≤0.5° | |
| 속도 정확성≤1m/s | |
| 목표 반사 속도 | 0.8m/s-40m/s |
| 목표물 추적 능력 | ≥100전차 |
| 전력을 전송 | 160W |
| 프론트엔드 장비 크기 | 주 단위:590mm*475mm*126mm |
| 무게 | 27kg (주 단위) |
| 매개 변수 이름 | 매개 변수 값 |
| 가시광선 해상도 | 2MP / 4MP / 8MP 선택 |
| 가시성 렌즈 초점 길이 | 300mm |
| 적외선 해상도 | 384X256/640X512 선택 사항 |
| 적외선 렌즈 초점 길이 | 30-150mm; 5x 광 확대 |
| 레이저 거리 측정 | 파장 1570nm |
| 전력: 2km ((0.3m UAV) | |
| 작동 주파수:1Hz | |
| 광적 이미지 안정화 | 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다. |
| 회전기 위치 정확성 | ±0.05 |
| 회전기 추적 정확성 | 1mrad |
| 턴테이블 각 범위 | 수평 0-360° 무한 위치 연속 회전 |
| 기울기 ± 90° | |
| 회전기 이동 속도 | 수평 최대 100°/S |
| 기울기 최대 80°/S | |
| 전체 기계 는 환경 에 적응 한다 | -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다. |
| 전체 전력 소비 | 300W |
| 전원 공급 | DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치 |
| 외부 인터페이스 | 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등 |
| 무게 | 35kg |
| 크기 | 420mm × 280mm × 385mm (다른 구성은 실제 조건에 따라 달라집니다.) |
