LT-X07 낮은 고도 경고 레이더 + LT-A2 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)
제품 소개:

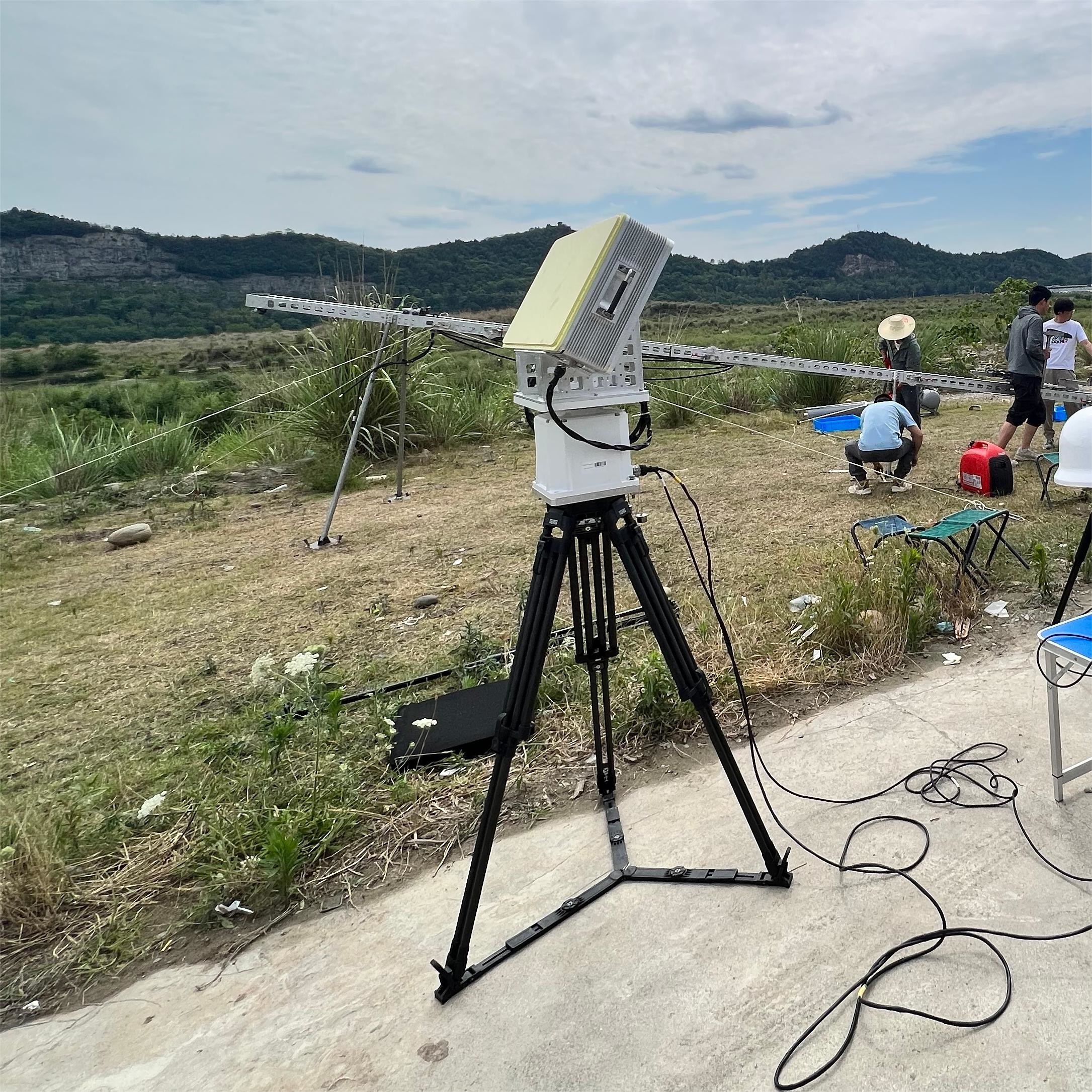

LT-X07 레이더는 X 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다. 레이더는 이동하는 지상 목표물을 감지하고 위치합니다.드론과 해상 목표물낮은 고도 보안 레이더 시스템은 강력한 지상 혼돈과 복잡한 환경에서 목표 정보를 감지하고 추출 할 수 있으며 전투 인력에 정보 지원을 제공합니다.

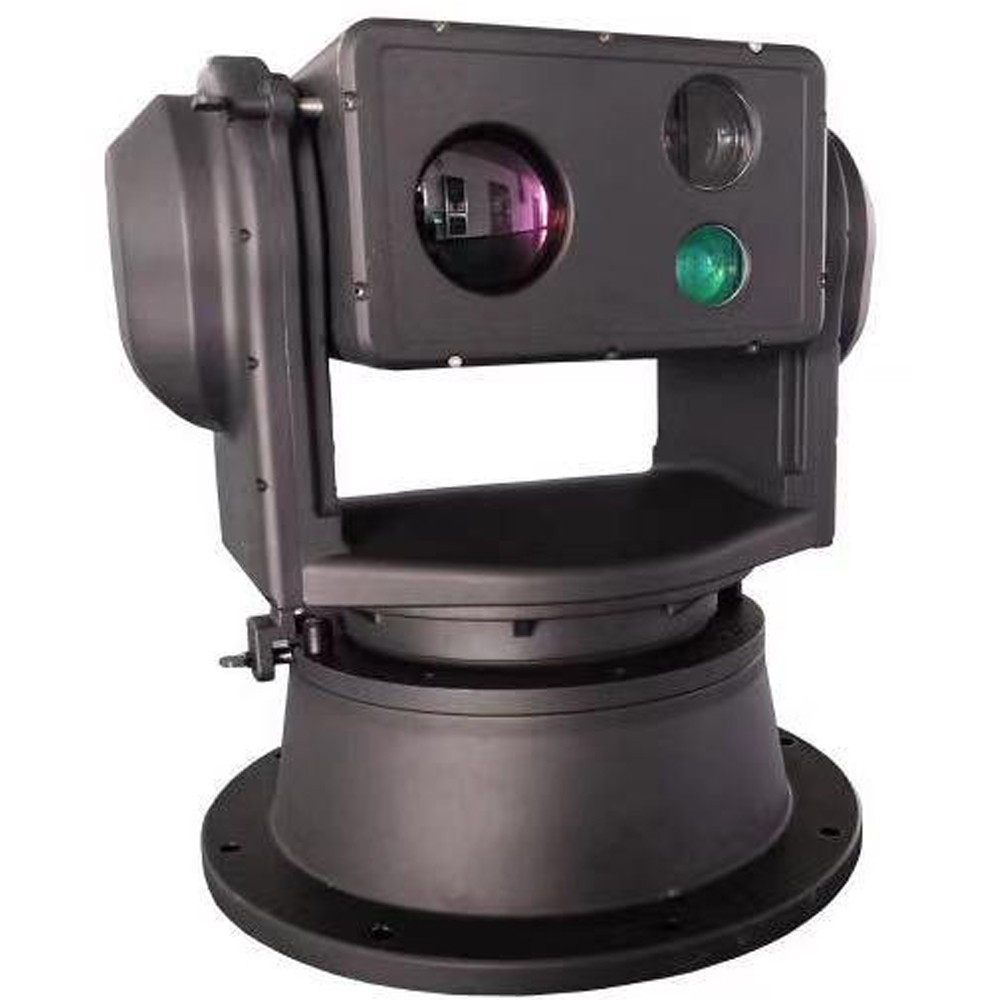

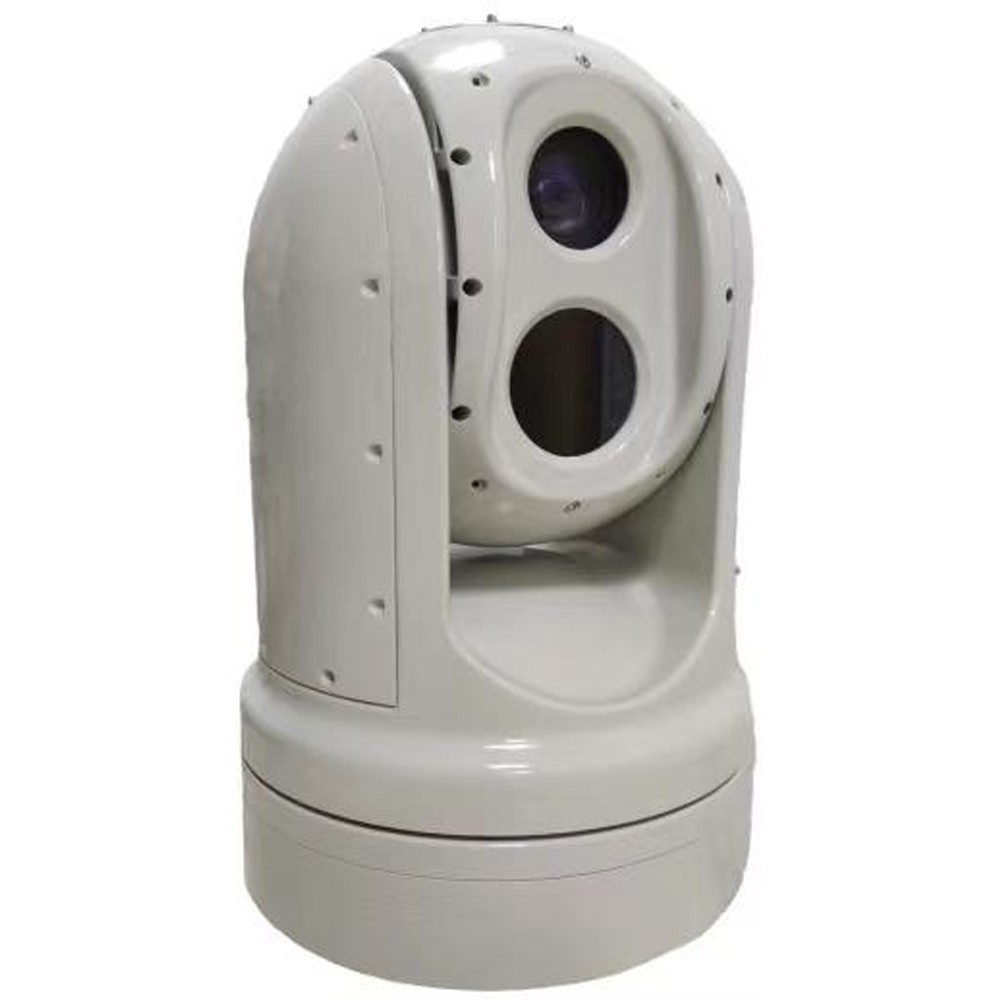

LT-A2는 유연성과 기동성을 갖추고 있으며, 낮은 고도에서 비행하는 목표물을 (UAV, 화학 풍선, 바이오닉 새) 무제한 위치에서 공격할 수 있습니다. 360° 풀 필드 실시간 스캔,잠금 추적, 감지 및 경고. 냉각되지 않은 적외선 열영상기, 가시광선 카메라, 레이저 거리 측정기 및 지능 알고리즘 모듈과 통합무인 연속 모니터링 작업을 낮과 밤 모두 수행 할 수 있습니다.동시에 적외선 열영상 야간 시력 기술을 채택하고 있으며, 잘 숨기고, 안개로 침투하는 강력한 능력을 가지고 있으며, 빛의 근원에 의해 제한되지 않습니다.연결 된 레이더 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다., 라디오 탐지 시스템 및 전체 주파수 방해 시스템.
제품 특성:
1, 환경 혼란에 강한 저항.
2낮은, 작고 느린 목표물을 탐지할 수 있는 강력한 능력.
3, 피치 조절 장치와 함께, 다양한 다른 지리적 조건에 적용됩니다.
4, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.
5, 멀티 포지션 지능형 인식 자동 초점 기술, 다양한 초점 방법과 발사 방법을 통해 빠른 초점을 달성 할 수 있습니다.
6, 프론트 엔드 장치 제어 소프트웨어는 네트워크를 통해 온라인으로 업그레이드 할 수 있으며 향후 유지보수를 훨씬 용이하게합니다.
7, 3D 포지셔닝 기능은 박스를 선택 할 때 확대하고 클릭하여 센터 할 수 있으며 장치 작동을 용이하게합니다.
8턴테이블 재충전 PTZ 자기 테스트는 사용자가 설정 한 제로 위치 또는 전력 고장 위치로 되돌릴 수 있습니다. 원격 재부팅 기능을 지원합니다.
9, 보편적인 변속 속도 회전 테이블은 모든 라운드 맹각 모니터링과 고 정밀 위치를 달성합니다.
10, 껍질의 전문적인 디자인, 아름답고 가볍고 견고하고, 고온에 저항하고, 부식 저항하고, 방수하고, 산성 비에 저항합니다.
11가동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.
12, 지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 갖추고 있으며, 공기 표적 정보에 대한 피드백을 제공할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기:−10°-40° (전기 스캔 범위의 설계 값 ± 60°) | |
| 안테나 속도 | 12rpm/15rpm |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | ≥5km ((RCS=0.01m)2) |
| ≥10km ((RCS=0.1m)2) | |
| ≥12km ((RCS=1m)2) | |
| 실명 범위 | 180m |
| 결의 | 범위 해상도:10m |
| 아지무스 해상도:3° | |
| 피치 해상도:7° | |
| 정확성 | 범위 정확성 ≤5m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확도 ≤0.5° | |
| 속도 정확성 ≤0.4m/s | |
| 목표 반사 속도 | 1m/s-80m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 160W |
| 프론트엔드 장비 크기 | 700mm*385mm*160mm |
| 무게 | ≤30kg+22kg ((라더 전면 장비 + 서보 회전장) |
| 매개 변수 이름 | 매개 변수 값 |
| 가시광선 해상도 | 2MP / 4MP / 8MP 선택 |
| 가시성 렌즈 초점 길이 | 300mm |
| 적외선 해상도 | 384X256/640X512 선택 사항 |
| 적외선 렌즈 초점 길이 | 30-150mm; 5x 광 확대 |
| 레이저 거리 측정 | 파장 1570nm |
| 전력: 2km ((0.3m UAV) | |
| 작동 주파수:1Hz | |
| 광적 이미지 안정화 | 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다. |
| 회전기 위치 정확성 | ±0.05 |
| 회전기 추적 정확성 | 1mrad |
| 턴테이블 각 범위 | 수평 0-360° 무한 위치 연속 회전 |
| 기울기 ± 90° | |
| 회전기 이동 속도 | 수평 최대 100°/S |
| 기울기 최대 80°/S | |
| 전체 기계 는 환경 에 적응 한다 | -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다. |
| 전체 전력 소비 | 300W |
| 전원 공급 | DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치 |
| 외부 인터페이스 | 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등 |
| 무게 | 35kg |
| 크기 | 420mm × 280mm × 385mm (다른 구성은 실제 조건에 따라 달라집니다.) |
