LT-P08 디지털 멀티빔 레이더 + LT-A2 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)
제품 소개:

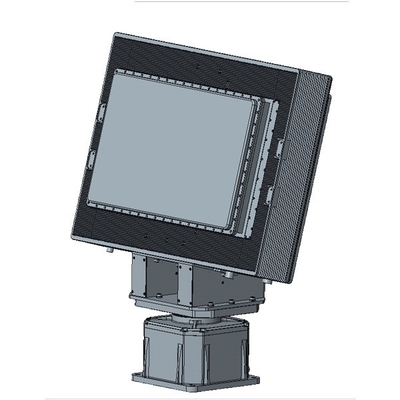

LT-P08 2차원 3조선 단계적 레이더는 X 대역에서 작동하는 저발 감시 및 정찰 장치이며 낮은,25km 범위 내의 작고 느린 목표물이 레이더는 액티브 파세드 어레이 (AESA) 시스템을 사용합니다. 디지털 멀티 빔 스캔은 고도 차원에서 사용됩니다.기계 스캔은 아지무트 차원에서 360° 아지무트 커버리지를 달성하기 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 설계입니다.

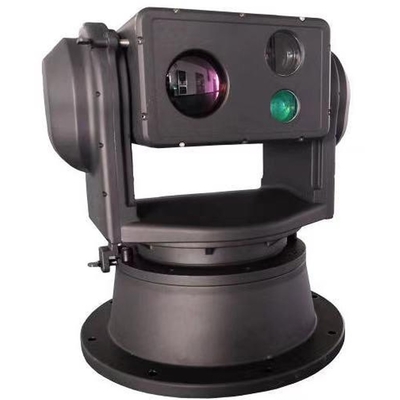

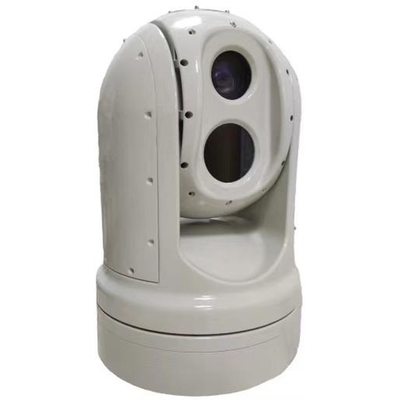

LT-A2는 유연성과 기동성을 갖추고 있으며, 낮은 고도에서 비행하는 목표물을 (UAV, 화학 풍선, 바이오닉 새) 무제한 위치에서 공격할 수 있습니다. 360° 풀 필드 실시간 스캔,잠금 추적, 감지 및 경고. 냉각되지 않은 적외선 열영상기, 가시광선 카메라, 레이저 거리 측정기 및 지능 알고리즘 모듈과 통합무인 연속 모니터링 작업을 낮과 밤 모두 수행 할 수 있습니다.동시에 적외선 열영상 야간 시력 기술을 채택하고 있으며, 잘 숨기고, 안개로 침투하는 강력한 능력을 가지고 있으며, 빛의 근원에 의해 제한되지 않습니다.연결 된 레이더 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다., 라디오 탐지 시스템 및 전체 주파수 방해 시스템.
제품 특성:
1, 강한 환경 반질질 저항.
2, 피치 조정 장치로, 그것은 다양한 다른 지리적 조건에 적용되는 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 추적 및 목표 인식을위한 여러 표적을 선택하는 기술적 문제를 해결합니다.
4, 프론트 엔드 장치 제어 소프트웨어는 네트워크를 통해 온라인으로 업그레이드 할 수 있으며 향후 유지보수를 훨씬 용이하게합니다.
5, 3D 포지셔닝 기능은 박스를 선택 할 때 확대하고 클릭하여 센터 할 수 있으며 장치 작동을 용이하게합니다.
6턴테이블 재충전 PTZ 자기 테스트는 사용자가 설정 한 제로 위치 또는 전력 고장 위치로 되돌릴 수 있습니다. 원격 재부팅 기능을 지원합니다.
7, 보편적인 변속 속도 회전 테이블은 모든 라운드 맹각 모니터링과 고 정밀 위치를 달성합니다.
8, 껍질의 전문적인 디자인, 아름답고 가볍고 견고하고, 고온에 저항하고, 부식 저항하고, 방수하고, 산성 비에 저항합니다.
9가동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.
10, 지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 갖추고 있으며, 공기 표적 정보에 대한 피드백을 제공할 수 있습니다.
| - 네매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 디지털 빔 형성 시스템 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기:±30° | |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | UAV:7km ((σ=0.01m2) |
| 사람:12km ((σ=0.7m2) | |
| 실명 범위 | 240m |
| 결의 | 범위 해상도≤10m |
| 아지무스 해상도≤3° | |
| 피치 해상도 ≤6° | |
| 정확성 | 범위 정확성≤10m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확성 ≤0.6° | |
| 속도 정확성 ≤0.5m/s | |
| 목표 반사 속도 | 0.8m/s-40m/s |
| 목표물 추적 능력 | ≥100전차 |
| 전력을 전송 | ≤ 300W |
| 장비 크기 | 685mm*410mm*146mm (주장용량) |
| 무게 | 30kg ((주 단위 무게) |
| 매개 변수 이름 | 매개 변수 값 |
| 가시광선 해상도 | 2MP / 4MP / 8MP 선택 |
| 가시성 렌즈 초점 길이 | 300mm |
| 적외선 해상도 | 384X256/640X512 선택 사항 |
| 적외선 렌즈 초점 길이 | 30-150mm; 5x 광 확대 |
| 레이저 거리 측정 | 파장 1570nm |
| 전력: 2km ((0.3m UAV) | |
| 작동 주파수:1Hz | |
| 광적 이미지 안정화 | 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다. |
| 회전기 위치 정확성 | ±0.05 |
| 회전기 추적 정확성 | 1mrad |
| 턴테이블 각 범위 | 수평 0-360° 무한 위치 연속 회전 |
| 기울기 ± 90° | |
| 회전기 이동 속도 | 수평 최대 100°/S |
| 기울기 최대 80°/S | |
| 전체 기계 는 환경 에 적응 한다 | -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다. |
| 전체 전력 소비 | 300W |
| 전원 공급 | DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치 |
| 외부 인터페이스 | 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등 |
| 무게 | 35kg |
| 크기 | 420mm × 280mm × 385mm (다른 구성은 실제 조건에 따라 달라집니다.) |
