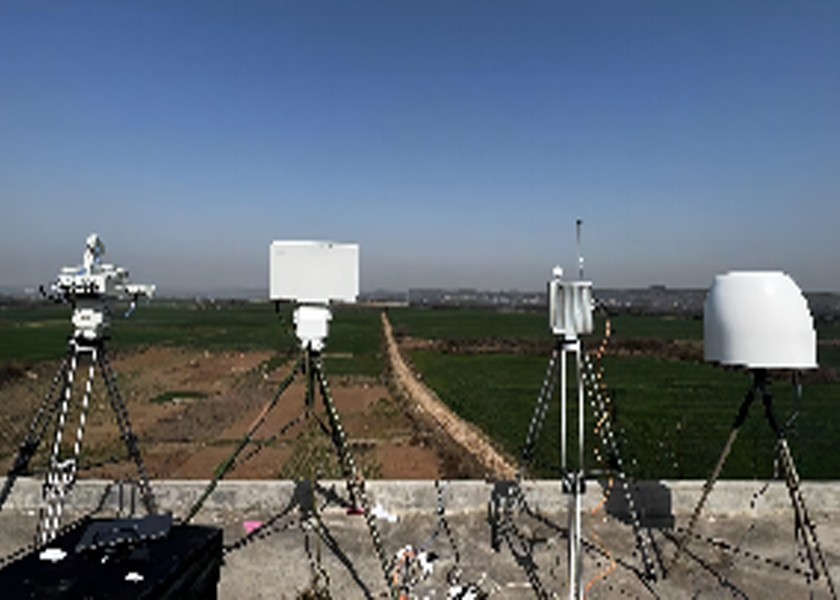

LT-P08 디지털 멀티빔 레이더+ LT-RFS30+ UAV 탐지 및 위치 설정 장비 (선택)
제품 소개:
LT-P08는 2차원 3조선 단계 배열 레이더로 X 대역에서 작동하는 낮은 고도의 감시 및 정찰 장치이며,25km 범위 내의 작고 느린 목표물이 레이더는 ActivePhased Array (AESA) 시스템을 사용합니다.기계 스캐닝은 아지무트 차원에서 360 아지무트 커버리지를 달성하기 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 솔리드 스테이트 설계입니다.
UAV 식별 및 위치 장비는 주로 모든 종류의 UAV 원격 제어 및 이미지 전송 라디오 신호를 감지하고 식별하고 방향과 위치를 측정하는 데 사용됩니다.UAV 궤도를 추적하고 표시합니다., 운영자가 보호구역의 UAV 상황을 모니터링하는 것을 용이하게 하고 동시에 정찰과 조기 경고, 정확한 식별 능력을 갖습니다.흑백 목록, UAV 정밀 제어 기술 프로그램에서 친구 또는 적 사이의 식별, 그리고 조기 경고와 경보.
제품 특징:
1, 강한 환경 반질질 저항.
2, 피치 조정 장치로, 그것은 다양한 다른 지리적 조건에 적용되는 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 추적 및 목표 인식을위한 여러 표적을 선택하는 기술적 문제를 해결합니다.
4이 시스템은 UAV가 5,000m의 모니터링 거리를 가진 가까운 거리와 먼 거리의 효과적인 범위를 가지고 있음을 발견했습니다.
5방향 탐지 정확도 ≤3°
6, 다양한 응용 환경에 맞게 UAV 및 운영자 추적 기능을 갖습니다.
7, 독립적이고 네트워크 (교차 위치) 동작 모드를 지원하여 우수한 확장성을 제공합니다.
8드론의 흑백 목록 인식을 지원합니다. 정확성 공격에 대해 친구와 적을 구별합니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 디지털 빔 형성 시스템 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기:±30° | |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | UAV:7km ((σ=0.01m2) |
| 사람:12km ((σ=0.7m2) | |
| 실명 범위 | 240m |
| 결의 | 범위 해상도≤10m |
| 아지무스 해상도≤3° | |
| 피치 해상도 ≤6° | |
| 정확성 | 범위 정확성≤10m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확성 ≤0.6° | |
| 속도 정확성 ≤0.5m/s | |
| 목표 반사 속도 | 0.8m/s-40m/s |
| 목표물 추적 능력 | ≥100전차 |
| 전력을 전송 | ≤ 300W |
| 장비 크기 | 685mm*410mm*146mm (주장용량) |
| 무게 | 30kg ((주 단위 무게) |
| 매개 변수 이름 | 매개 변수 값 |
| 탐지 주파수 범위 | 30MHz~6000MHz |
| 초점 대역: 04,0.9,1.4,2.4,5.2,5.8GHz | |
| 탐지 방법 | 수동 라디오 자동 감지, 수동 신호 수신 |
| 탐지 거리 | 3km ((범위 모델에 따라 달라집니다, UAV 전송 전력 >0.1W) |
| 탐지 범위 | 전방향 탐지 |
| 표적 탐지 수 | 20개 이상의 UAV를 동시에 탐지합니다. |
| 6개 이상의 UAV의 동시에 위치 | |
| 정확성 | 방향 탐지 정확도≤1.5° |
| 위치 정밀도≤10m | |
| 검출 성공률 | ≥98% |
| 탐지 반응 시간 | ≤3s |
| 크기 | 215mm*280mm |
| 무게 | ≤3kg |
| 침입 보호 | IP67 |
| 사용 | 4개 이상의 장치가 네트워크에 연결되어 있습니다. |
