LT-P08 디지털 멀티빔 국경 레이더 시스템

1SET
MOQ
협상 가능
가격
LT-P08 디지털 멀티빔 국경 레이더 시스템
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 디지털 빔포밍 시스템
작동 주파수 대역: X 밴드
주사 범위: 방위각: 0°-360°, 피치: ±30°
감지 범위(Pd≥90%,Pf≤10-6): UAV:7km(σ=0.01m²) ,인구:12km(σ=0.7m²)
블라인드 범위: 240m
결의: 범위 분해능: ≤10m,방위 분해능: ≤3°,피치 분해능: ≤6°
강조하다:

멀티 빔 경계 레이더 시스템

,

낮은 고도 감시 레이더 시스템

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-P08 + LT-UJ830Q
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-P08 디지털 멀티빔 레이더+ LT-UJ830Q 전방향 UAV 방해기 (선택)

제품 소개:


LT-P08는 2차원 3조선 단계 배열 레이더로 X 대역에서 작동하는 낮은 고도의 감시 및 정찰 장치이며,25km 범위 내의 작고 느린 목표물이 레이더는 ActivePhased Array (AESA) 시스템을 사용합니다.기계 스캐닝은 아지무트 차원에서 360 아지무트 커버리지를 달성하기 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 솔리드 스테이트 설계입니다.

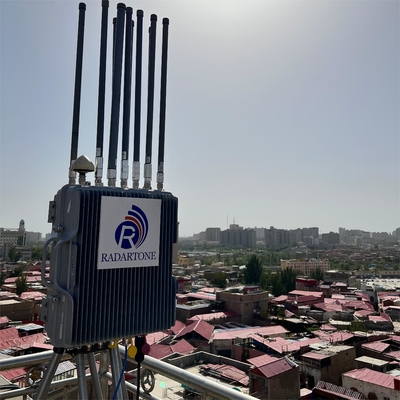

전방향 다대역 방해 안테나 시스템은 여러 개의 고리형 나선 안테나를 채택합니다.그리고 그 전송 주파수 대역은 거의 시장에서 UAV의 통신 주파수 대역을 커버 할 수 있습니다., 3개의 평면 안테나와 1개의 PCB 안테나를 포함해서 안테나의 작동 범위 내의 표적을 효과적으로 방해할 수 있습니다.그리고 방해 범위는 UAV의 방해 방지 능력에 의해 결정됩니다.이 제이머는 전방향 제이머 시스템을 채택하여 주요 영역의 항공권 보안을 효과적으로 유지할 수 있습니다.



제품 특징:


1, 강한 환경 반질질 저항.
2, 피치 조정 장치로, 그것은 다양한 다른 지리적 조건에 적용되는 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 추적 및 목표 인식을위한 여러 표적을 선택하는 기술적 문제를 해결합니다.

4, 제이머는 전방향 제이머 시스템을 채택합니다.
5, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.
6, 내부 산업급 (군용급 선택) 내장 지능형 제어 시스템은 회전판의 안정적인 제어를 실현 할 수 있습니다.



매개 변수 이름 매개 변수 값
레이더 시스템 디지털 빔 형성 시스템
작동 주파수 대역 X 밴드
스캔 범위 아지무스: 0°-360°
기울기:±30°
탐지 범위 (Pd=0)8,Pfa=10-6) UAV:7km ((σ=0.01m2)
사람:12km ((σ=0.7m2)
실명 범위 240m
결의 범위 해상도≤10m
아지무스 해상도≤3°
피치 해상도 ≤6°
정확성 범위 정확성≤10m
아지무스 정확도 ≤0.5°
진사 정확성 ≤0.6°
속도 정확성 ≤0.5m/s
목표 반사 속도 0.8m/s-40m/s
목표물 추적 능력 ≥100전차
전력을 전송 ≤ 300W
장비 크기 685mm*410mm*146mm (주장용량)
무게 30kg ((주 단위 무게)



매개 변수 이름 매개 변수 값
카운터 모드 전파 간섭 억제
대목 UAV 이미지 전송, 비행 제어 링크, 탐사 신호
카운터 주파수 대역 20~6000MHz
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택)
카운터 타입 전방향 안테나
카운터 레인지 전체 360° 항공권
카운터 거리 1.5-2km (대수 범위는 모델에 따라 달라집니다)
카운터 대응 시간 3s
크기 550mm*500mm*300mm
무게 ≤55kg
전력 소비 방해가 켜져:960W
침입 보호 IP67
