LT-X07 낮은 고도 경고 레이더 + LT-D6 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)
제품 소개:

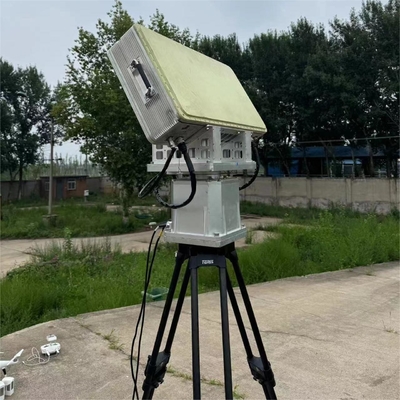

LT-X07 레이더는 X 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다. 레이더는 이동하는 지상 목표물을 감지하고 위치합니다.드론과 해상 목표물낮은 고도 보안 레이더 시스템은 강력한 지상 혼돈과 복잡한 환경에서 목표 정보를 감지하고 추출 할 수 있으며 전투 인력에 정보 지원을 제공합니다.

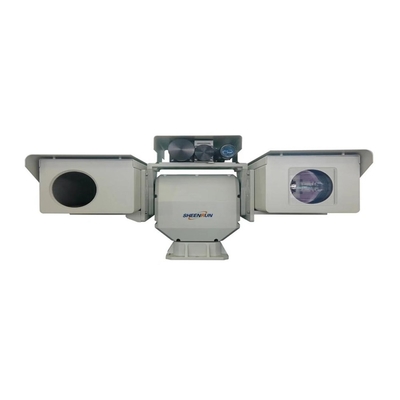

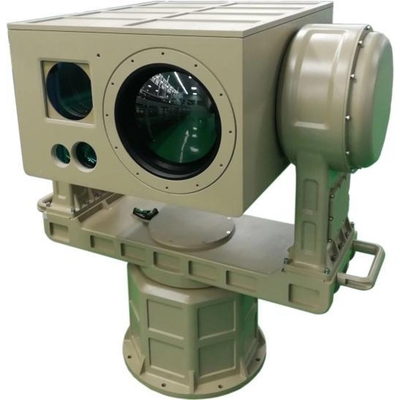

LT-D6는 유연성과 기동성을 갖추고 있어 낮은 고도에서 비행하는 목표물 (UAV, 화학 풍선, 바이오닉 새) 또는 해상 표면에 있는 무인 보트를 겨냥할 수 있다.무제한 위치의 목표물을 이동하는 선박360° 풀 필드 실시간 스캔, 잠금 추적, 감지 및 경고레이저 원격 측정기 및 지능 알고리즘 모듈, 그것은 낮과 밤 무인 연속 모니터링 작업을 달성 할 수 있습니다. 동시에, 그것은 좋은 숨김을 가진 적외선 열 이미지 야간 시각 기술을 채택,안개로 침투하는 강한 능력, 빛 소스에 의해 제한되지 않습니다. 연결 된 레이더 시스템, 전파 감지 시스템 및 전체 주파수 방해 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다.
제품 특성:
1환경적 혼란에 강한 저항력
2낮은, 작고 느린 목표물을 탐지할 수 있는 강력한 능력.
3, pitch 조절 장치와 함께, 다양한 다른 지리적 조건에 적용됩니다.
4배경 소음 환경에서 멀티 타겟을 추적하고 인식하는 기술적 어려움을 해결합니다.
5고해상도 고 확대 가시광선 이미지 시스템, 긴 관측 거리를 가지고.
6레이저 광축 원격 전기 정밀 조정 메커니즘은 기계를 해체하지 않고 레이저 정렬 조정을 완료 할 수 있습니다.
7수동 열영상은 잘 숨겨져 있고 쉽게 감지되지 않습니다.
8연속 줌 열영상 기술을 채택하여 영상이 명확하고 탐지 거리가 길습니다.큰 시야장 대상 검색 및 목표 세부 사항의 장거리 관측에 적합합니다..
9고 정밀 회전장, 높은 바람 저항 수준, 높은 위치 정확성, 빠른 반응 속도, 원활한 작동, 모든 주위 맹각 모니터링을 달성.
10내장된 지능형 온도 제어 시스템은 기계 내부의 전자 장치가 일일 내내 일년 내내 정상적으로 작동하도록 보장합니다.
11기계 전체가 전문적으로 설계된 껍질로 강화되어 있습니다. 아름답고 가볍고 견고합니다. 강한 바람, 높은 온도, 낮은 온도,방수그리고 산성 비.
12"행동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.
13지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 탑재하고 있으며, 항공 대상 정보에 대한 피드백을 제공할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기:−10°-40° (전기 스캔 범위의 설계 값 ± 60°) | |
| 안테나 속도 | 12rpm/15rpm |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | ≥5km ((RCS=0.01m)2) |
| ≥10km ((RCS=0.1m)2) | |
| ≥12km ((RCS=1m)2) | |
| 실명 범위 | 180m |
| 결의 | 범위 해상도:10m |
| 아지무스 해상도:3° | |
| 피치 해상도:7° | |
| 정확성 | 범위 정확성 ≤5m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확도 ≤0.5° | |
| 속도 정확성 ≤0.4m/s | |
| 목표 반사 속도 | 1m/s-80m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 160W |
| 프론트엔드 장비 크기 | 700mm*385mm*160mm |
| 무게 | ≤30kg+22kg ((라더 전면 장비 + 서보 회전장) |
| 매개 변수 이름 | 매개 변수 값 |
| 가시광선 해상도 | 2MP / 4MP / 8MP 선택 |
| 가시성 렌즈 초점 길이 | 800mm 또는 900mm |
| 냉장고 적외선 해상도 | 640X512 |
| 냉장용 적외선 렌즈 초점 길 | 30-30-630mm; 20x 광학 확대 또는 35-750mm; 20x 광학 확대 |
| 레이저 거리 측정 | 파장 1570nm |
| 전력:5km ((0.3m UAV) | |
| 작동 주파수:1Hz | |
| 광적 이미지 안정화 | 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다. |
| 회전기 위치 정확성 | ±0.01 |
| 회전기 추적 정확성 | 1mrad |
| 턴테이블 각 범위 | 수평 0-360° 무한 위치 연속 회전 |
| 피치 ± 90 | |
| 회전기 이동 속도 | 수평 최대 120°/S |
| 기울기 최대 100°/S | |
| 전체 기계 는 환경 에 적응 한다 | -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다. |
| 전체 전력 소비 | 500W |
| 전원 공급 | DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치 |
| 외부 인터페이스 | 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등 |
| 무게 | 85kg |
| 크기 | 620mm × 420mm × 710mm 또는 600mm × 600mm × 945mm |
