국경 보안을 위한 낮은 고도 지상 기반 감시 레이더 X 대역 주파수

1SET
MOQ
협상 가능
가격
국경 보안을 위한 낮은 고도 지상 기반 감시 레이더 X 대역 주파수
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
작동 주파수 대역: X 밴드
안테나 속도: 12rpm/15rpm
블라인드 범위: 180m
목표 반경 속도: 1m/s-80m/s
표적 추적 기능: ≥200배치
전송 전력: 160W
강조하다:

x 대역 지상 기반 감시 레이더

,

바람 저항 UAV 감시 레이더

,

국경 보안 지상 감시 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-X07 + LT-E8
결제 및 배송 조건
배달 시간: 2 달
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-X07 낮은 고도 경고 레이더 + LT-E8 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)



제품 소개:

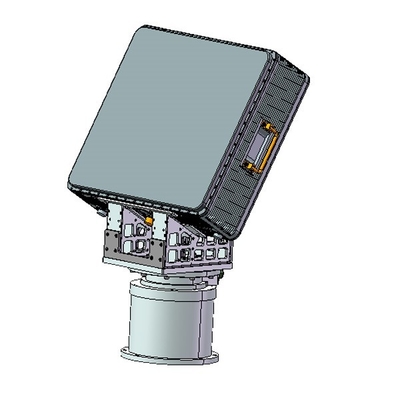

LT-X07 레이더는 X 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다. 레이더는 이동하는 지상 목표물을 감지하고 위치합니다.드론과 해상 목표물낮은 고도 보안 레이더 시스템은 강력한 지상 혼돈과 복잡한 환경에서 목표 정보를 감지하고 추출 할 수 있으며 전투 인력에 정보 지원을 제공합니다.

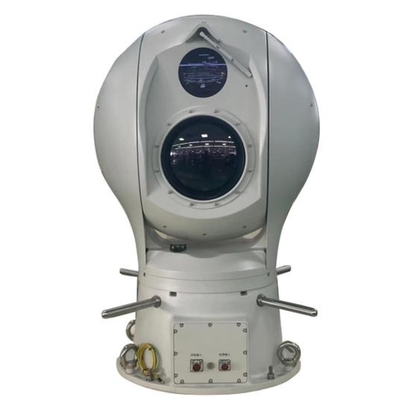

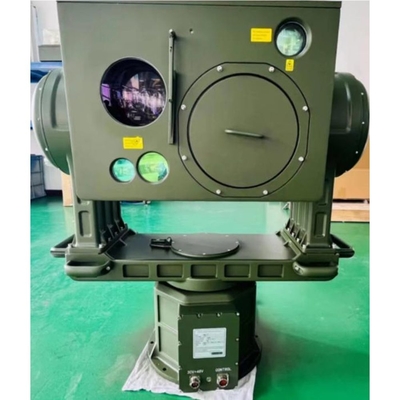

LT-E8는 낮은 고도에서 비행하는 목표물 (UAV, 화학 풍선, 바이오닉 새) 또는 바다 표면에 있는 무인 보트를 겨냥할 수 있는 유연성과 기동성을 가지고 있습니다.무제한 위치의 목표물을 이동하는 선박. 360° 풀 필드 실시간 스캔, 잠금 추적, 감지 및 경고. 냉각되지 않은 적외선 열 이미지, 가시광선 카메라, 레이저 거리 측정기 및 지능 알고리즘 모듈과 통합,무인 연속 모니터링 작업을 낮과 밤 모두 수행 할 수 있습니다. 동시에 적외선 열 영상 야간 시각 기술을 채택합니다.안개로 침투하는 강한 능력, 빛 소스에 의해 제한되지 않습니다. 연결 된 레이더 시스템, 전파 감지 시스템 및 전체 주파수 방해 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다.



제품 특성:

1, 환경 혼란에 강한 저항.

2낮은, 작고 느린 목표물을 탐지할 수 있는 강력한 능력.

3, 피치 조절 장치와 함께, 다양한 다른 지리적 조건에 적용됩니다.

4, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.

5, 고화질 고 확대 가시광선 이미지 시스템, 긴 관측 거리를 가지고.

6, 레이저 광 축 원격 전기 정밀 조정 메커니즘은 기계를 해체하지 않고 레이저 정렬 조정을 완료 할 수 있습니다.

7, 수동 열영상은 잘 숨겨져 있으며 쉽게 감지되지 않습니다.

8연속 줌 열영상 기술을 채택하여 영상이 명확하고 탐지 거리가 길습니다.큰 시야장 대상 검색 및 목표 세부 사항의 장거리 관측에 적합합니다..

9, 고 정밀 회전판, 높은 바람 저항 수준, 높은 위치 정확성, 빠른 반응 속도, 원활한 운영, 모든 주위 맹각 모니터링을 달성합니다.

10, 내장된 지능형 온도 제어 시스템은 기계 내부의 전자 장치가 하루 종일 일년 내내 정상적으로 작동하도록 보장합니다.

11, 전체 기계는 전문적으로 설계 된 껍질로 강화됩니다. 아름답고 가볍고 견고합니다. 강한 바람, 높은 온도 및 낮은 온도,방수그리고 산성 비.

12가동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.

13, 지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 갖추고 있으며, 공기 표적 정보에 대한 피드백을 제공할 수 있습니다.



매개 변수 이름 매개 변수 값
레이더 시스템 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔
작동 주파수 대역 X 밴드
스캔 범위 아지무스: 0°-360°
기울기:−10°-40° (전기 스캔 범위의 설계 값 ± 60°)
안테나 속도 12rpm/15rpm
탐지 범위 (Pd=0)8,Pfa=10-6) ≥5km ((RCS=0.01m)2)
≥10km ((RCS=0.1m)2)
≥12km ((RCS=1m)2)
실명 범위 180m
결의 범위 해상도:10m
아지무스 해상도:3°
피치 해상도:7°
정확성 범위 정확성 ≤5m
아지무스 정확도 ≤0.5°
진사 정확도 ≤0.5°
속도 정확성 ≤0.4m/s
목표 반사 속도 1m/s-80m/s
목표물 추적 능력 ≥200전차
전력을 전송 160W
프론트엔드 장비 크기 700mm*385mm*160mm
무게 ≤30kg+22kg ((라더 전면 장비 + 서보 회전장)



매개 변수 이름 매개 변수 값
가시광선 해상도 2MP / 4MP / 8MP 선택
가시성 렌즈 초점 길이 1000mm 또는 1500mm
냉장고 적외선 해상도 640X512
냉장용 적외선 렌즈 초점 길 45-930mm; 20x 광학 확대 또는 100-1100mm; 10x 광학 확대
레이저 거리 측정 파장 1570nm
전력:5km ((0.3m UAV)
작동 주파수:1Hz
광적 이미지 안정화 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다.
회전기 위치 정확성 ±0.01
회전기 추적 정확성 1mrad
턴테이블 각 범위 수평 0-360° 무한 위치 연속 회전
피치 ± 90
회전기 이동 속도 수평 최대 120°/S
기울기 최대 100°/S
전체 기계 는 환경 에 적응 한다 -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다.
전체 전력 소비 500W
전원 공급 DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치
외부 인터페이스 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등
무게 100kg
크기 600mm × 600mm × 945mm
