LT-X07A 낮은 고도 경고 레이더 + LT-E8 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)
제품 소개:

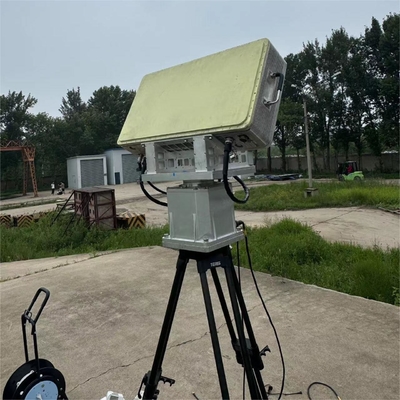

LT-X07A 레이더는 낮은 고도의 감시 및 정찰 장비로 이동하는 지상 목표물, 낮은 고도의 헬리콥터, 미사일, UAV 및 해상 표면 목표물을 검색하고 추적합니다.그리고 사전 분류와 인정을 수행 할 수 있습니다.LT-X07A 레이더는 고도 차원 및 아지무트 기계 스캔을 가진 활성 단계 배열 레이더 시스템을 채택합니다. 피치 단일 펄스 각 측정,단일 레이더 전체 아지무트 커버에 적합합니다.낮은 고도 보안 레이더 시스템은 강력한 지상 혼란과 복잡한 환경에서 목표 정보를 감지하고 추출 할 수 있으며 전투 인력에 정보 지원을 제공합니다.

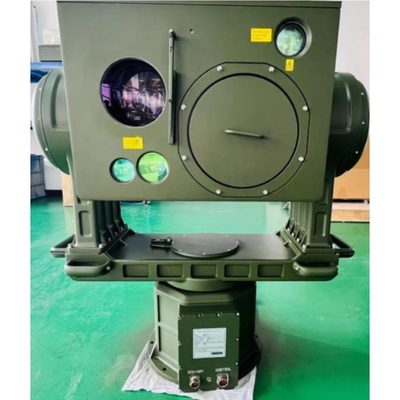

LT-E8는 낮은 고도에서 비행하는 목표물 (UAV, 화학 풍선, 바이오닉 새) 또는 바다 표면에 있는 무인 보트를 겨냥할 수 있는 유연성과 기동성을 가지고 있습니다.무제한 위치의 목표물을 이동하는 선박. 360° 풀 필드 실시간 스캔, 잠금 추적, 감지 및 경고. 냉각되지 않은 적외선 열 이미지, 가시광선 카메라, 레이저 거리 측정기 및 지능 알고리즘 모듈과 통합,무인 연속 모니터링 작업을 낮과 밤 모두 수행 할 수 있습니다. 동시에 적외선 열 영상 야간 시각 기술을 채택합니다.안개로 침투하는 강한 능력, 빛 소스에 의해 제한되지 않습니다. 연결 된 레이더 시스템, 전파 감지 시스템 및 전체 주파수 방해 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다.
제품 특성:
1환경적 혼란에 강한 저항력
2작고 느린 표적을 감지할 수 있는 강력한 능력
3, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
4배경 소음 환경에서 멀티 타겟을 추적하고 인식하는 기술적 어려움을 해결합니다.
5고해상도 고 확대 가시광선 이미지 시스템, 긴 관측 거리를 가지고.
6레이저 광축 원격 전기 정밀 조정 메커니즘은 기계를 해체하지 않고 레이저 정렬 조정을 완료 할 수 있습니다.
7수동 열영상은 잘 숨겨져 있고 쉽게 감지되지 않습니다.
8연속 줌 열영상 기술을 채택하여 영상이 명확하고 탐지 거리가 길습니다.큰 시야장 대상 검색 및 목표 세부 사항의 장거리 관측에 적합합니다..
9고 정밀 회전장, 높은 바람 저항 수준, 높은 위치 정확성, 빠른 반응 속도, 원활한 작동, 모든 주위 맹각 모니터링을 달성.
10내장된 지능형 온도 제어 시스템은 기계 내부의 전자 장치가 일일 내내 일년 내내 정상적으로 작동하도록 보장합니다.
11기계 전체가 전문적으로 설계된 껍질로 강화되어 있습니다. 아름답고 가볍고 견고합니다. 강한 바람, 높은 온도, 낮은 온도,방수그리고 산성 비.
12"행동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.
13지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 탑재하고 있으며, 항공 대상 정보에 대한 피드백을 제공할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기: 0°-60° | |
| 안테나 속도 | 최대 90°/s |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | RCS=0.01m27km |
| 실명 범위 | 240m |
| 결의 | 범위 해상도:15m |
| 아지무스 해상도:3° | |
| 피치 해상도:6° | |
| 정확성 | 범위 정확성≤10m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확성 ≤0.6° | |
| 목표 반사 속도 | 10~1000m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 320W |
| 프론트엔드 장비 크기 | ≤610mm*650mm*120mm |
| 무게 | ≤25kg+15kg ((라더 전면 장비 + 서보 회전장) |
| 매개 변수 이름 | 매개 변수 값 |
| 가시광선 해상도 | 2MP / 4MP / 8MP 선택 |
| 가시성 렌즈 초점 길이 | 1000mm 또는 1500mm |
| 냉장고 적외선 해상도 | 640X512 |
| 냉장용 적외선 렌즈 초점 길 | 45-930mm; 20x 광학 확대 또는 100-1100mm; 10x 광학 확대 |
| 레이저 거리 측정 | 파장 1570nm |
| 전력:5km ((0.3m UAV) | |
| 작동 주파수:1Hz | |
| 광적 이미지 안정화 | 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다. |
| 회전기 위치 정확성 | ±0.01 |
| 회전기 추적 정확성 | 1mrad |
| 턴테이블 각 범위 | 수평 0-360° 무한 위치 연속 회전 |
| 피치 ± 90 | |
| 회전기 이동 속도 | 수평 최대 120°/S |
| 기울기 최대 100°/S | |
| 전체 기계 는 환경 에 적응 한다 | -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다. |
| 전체 전력 소비 | 500W |
| 전원 공급 | DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치 |
| 외부 인터페이스 | 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등 |
| 무게 | 100kg |
| 크기 | 600mm × 600mm × 945mm |
