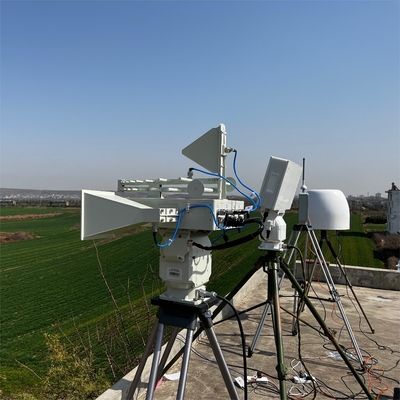

LT-Ku06 낮은 고도 경고 레이더 + LT-UDA 시리즈 UAV 위치 조정 대책 통합 장비 (선택)
제품 소개:
LT-Ku06 레이더는 Ku 대역에서 작동하는 낮은 고도의 경보 탐지 장비입니다.그리고 공중 공간에서 단일 레이더의 완전한 커버리지와 응용에 적합합니다.피치 차원에서, 값비싼 단계 스캐닝 기술 대신 주파수 스캐닝 기술이 사용되며, 이는 비용 효율적입니다.
UAV 방향 탐지 및 위치 대응 장비는 UAV 탐지 및 경고, 표적 인식, 방향 탐지, 위치, 간섭 제거,그리고 통제탑재 부품, 고정 설치 부품 및 임시 배치 부품으로 장착 할 수 있으므로 유연하고 여러 시나리오 응용 프로그램에 적합합니다.
제품 특징:
1높은 감수성과 안정적인 성능
2항활성저장 및 항거동저장에 강한 저항성
3고해상도와 측정 정확성
4국내외에서 매우 어렵게 낮은, 작고 느린 표적을 탐지하는 일부 일반적인 레이더의 기술적 병목을 해결합니다.
5탐지 및 위치: 수동 및 수동 스펙트럼 탐지를 사용하여 탐지 주파수는 20MHz-6GHz입니다.다중 배열 방향 탐지 및 위치 안테나는 탐지 영역에서 드론에서 무선 신호를 수신하는 데 사용됩니다.무선 프로토콜 분석 기술을 사용하여 시스템은 자동으로 위도와 경도 좌표 정보, 고도, 속도, 방향,그리고 일반적으로 사용되는 드론의 모델, 이륙지, 그리고 다른 정보.
6간섭 제거: 대속 디지털 주파수 스카이핑 기술을 채택하여, 전자기 간섭을 통해 UAV 탐사, 원격 제어,이미지 전송 통신 신호, UAV를 비행이나 착륙으로 되돌릴 수 있도록 하고, 지정된 UAV에 대한 정확한 간섭을 달성할 수 있도록,또한 응용 환경과 요구 사항에 따라 다른 안테나 모양으로 구성 할 수 있습니다., 지역 커버리지의 요구 사항을 충족하기 위해 가장 경제적이고 최고의 성능을 달성하기 위해.
7제어 플랫폼: SOA 아키텍처를 기반으로, 응용 프로그램과 같은 여러 액세스 방법을 가진 웹 페이지를 제공합니다.20개 이상의 UAV 탐지 및 대책 장치의 접근 및 관리 통제를 가능하게 합니다., 그리고 레이더, 광전자, 속임수 등을 포함한 다른 UAV 대책 시스템이나 장치에 대한 미래의 확장을 지원합니다.
매개 변수 이름 | 매개 변수 값 |
레이더 시스템 | 아지무스 기계 스캔 + 피치 주파수 스캔 |
작동 주파수 대역 | 쿠 밴드 |
스캔 범위 | 기울기: 0°-40° |
아지무스: 360° | |
안테나 속도 | 30°/s,60°/s |
탐지 범위 (Pd=0)8,Pfa=10-6) |
≥3km ((RCS=0.01m2) |
실명 범위 | 150m |
결의 | 범위 해상도≤15m |
아지무스 해상도≤2.5° | |
피치 해상도≤10° | |
정확성 | 범위 정확성≤10m |
아지무스 정확도 ≤0.5° | |
픽치 정확성 ≤1° | |
속도 정확성:1m/s | |
목표 반사 속도 | 1.5m/s-80m/s |
목표물 추적 능력 | ≥100 목표 |
전력을 전송 | 80W |
프론트엔드 장비 크기 | 610mm*650mm*120mm |
무게 | ≤17kg+12kg ((라더 전면 장비 + 서보 회전대) |
매개 변수 이름 | 매개 변수 값 | |
탐지 장비 | 탐지 주파수 범위 | 30MHz-6GHz |
초점 대역: 04, 0.9, 1.4, 2.45.25,8 GHz (선택) | ||
탐지 방법 | 수동 라디오 자동 감지, 수동 신호 수신 | |
탐지 거리 | 5-10km (범위 모델에 따라 달라집니다. UAV 전송 전력 >0.1W) | |
탐지 범위 | 전방향 탐지 | |
표적 탐지 수 | 60개 이상의 UAV를 동시에 탐지합니다. | |
정확성 | 방향 탐지 정확도 ≤3° (RMS) | |
위치 정밀도≤10m | ||
카운터 장비 | 카운터 모드 | 전파 간섭 억제 |
대목 | UAV 이미지 전송, 비행 제어 링크, 탐사 신호 | |
카운터 주파수 대역 | 20~6000MHz | |
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택) | ||
카운터 레인지 | 선택적 전방향 또는 방향성 구성 | |
카운터 거리 | 방향: 3-5km (계산 범위는 모델에 따라 다릅니다) | |
전방향: 1.5-2km (계산 범위는 모델에 따라 다릅니다) | ||
시스템 통합 | 크기 | 탐지장비:450mm*400mm |
카운터 장비:550mm*500mm*300mm | ||
무게 | ≤45kg | |
전력 소비 | 감지 가동:55W | |
방해가 켜져:960W | ||
침입 보호 | IP67 |
