LT-Ku07 낮은 고도 경고 레이더 + LT-UDA 시리즈 UAV 위치 조정 대책 통합 장비 (선택)

1SET
MOQ
협상 가능
가격
LT-Ku07 낮은 고도 경고 레이더 + LT-UDA 시리즈 UAV 위치 조정 대책 통합 장비 (선택)
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 피치 1D 능동 위상 배열+ 방위각 기계 스캐닝
작동 주파수 대역: 구밴드
주사 범위: 방위각: 0°-360°, 피치: 0°-45°
안테나 속도: 60°/초
감지 범위(Pd=0.8,Pfa=10-6): 5km
블라인드 범위: ≤200m
강조하다:

LT-Ku07 낮은 고도 경고 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-Ku07 + LT-UDA 시리즈
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-Ku07 낮은 고도 경고 레이더 + LT-UDA 시리즈 UAV 위치 조정 대책 통합 장비 (선택)



제품 소개:


LT-Ku07 일차원 3조직 레이더는 낮은 고도의 감시 및 정찰 장비입니다.Ku 대역에서 작동하는 레이더는 AESA (활동 단계 배열) 시스템을 채택합니다.피치 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 디자인을 채택합니다..

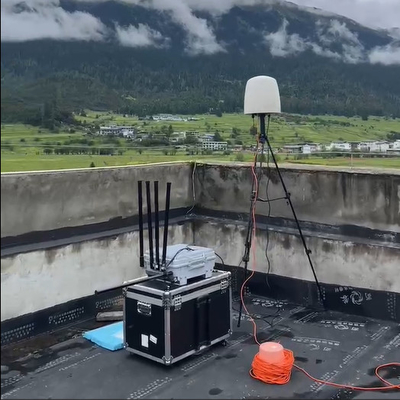

UAV 방향 탐지 및 위치 대응 장비는 UAV 탐지 및 경고, 표적 인식, 방향 탐지, 위치, 간섭 제거,그리고 통제탑재 부품, 고정 설치 부품 및 임시 배치 부품으로 장착 할 수 있으므로 유연하고 여러 시나리오 응용 프로그램에 적합합니다.



제품 특징:


1환경적 혼란에 강한 저항력
2"피치 조절 장치로 안테나의 각도를 조정할 수 있습니다. 다양한 지리적 조건에 적용됩니다.

3"그라운드 노이즈 환경에서 목표물을 추적하고 인식하기 위해 여러 표적을 선택하는 기술적 문제를 해결했습니다.

4탐지 및 위치: 수동 및 수동 스펙트럼 탐지를 사용하여 탐지 주파수는 20MHz-6GHz입니다.다중 배열 방향 탐지 및 위치 안테나는 탐지 영역에서 드론에서 무선 신호를 수신하는 데 사용됩니다.무선 프로토콜 분석 기술을 사용하여 시스템은 자동으로 위도와 경도 좌표 정보, 고도, 속도, 방향,그리고 일반적으로 사용되는 드론의 모델, 이륙지, 그리고 다른 정보.

5간섭 제거: 대속 디지털 주파수 스카이핑 기술을 채택하여, 전자기 간섭을 통해 UAV 탐사, 원격 제어,이미지 전송 통신 신호, UAV를 비행이나 착륙으로 되돌릴 수 있도록 하고, 지정된 UAV에 대한 정확한 간섭을 달성할 수 있도록,또한 응용 환경과 요구 사항에 따라 다른 안테나 모양으로 구성 할 수 있습니다., 지역 커버리지의 요구 사항을 충족하기 위해 가장 경제적이고 최고의 성능을 달성하기 위해.

6제어 플랫폼: SOA 아키텍처를 기반으로, 응용 프로그램과 같은 여러 액세스 방법을 가진 웹 페이지를 제공합니다.20개 이상의 UAV 탐지 및 대책 장치의 접근 및 관리 통제를 가능하게 합니다., 그리고 레이더, 광전자, 속임수 등을 포함한 다른 UAV 대책 시스템이나 장치에 대한 미래의 확장을 지원합니다.



매개 변수 이름 매개 변수 값
레이더 시스템 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔
작동 주파수 대역 쿠 밴드
스캔 범위 아지무스: 0°-360°
기울기: 0°-45°
안테나 속도 60°/s

탐지 범위

(Pd=0)8,Pfa=10-6)

5km ((σ=0.01m2)
실명 범위 ≤200m
결의 범위 해상도:10m
아지무스 해상도:2.5°
피치 해상도:7°
정확성 범위 정확도 ≤ 4m
아지무스 정확도 ≤0.5°
진사 정확도 ≤0.5°
속도 정확성≤1m/s
목표 반사 속도 0.8m/s-40m/s
목표물 추적 능력 ≥100전차
전력을 전송 160W
프론트엔드 장비 크기 주 단위:590mm*475mm*126mm
무게 27kg (주 단위)



매개 변수 이름 매개 변수 값
탐지 장비 탐지 주파수 범위 30MHz-6GHz
초점 대역: 04, 0.9, 1.4, 2.45.25,8 GHz (선택)
탐지 방법 수동 라디오 자동 감지, 수동 신호 수신
탐지 거리 5-10km (범위 모델에 따라 달라집니다. UAV 전송 전력 >0.1W)
탐지 범위 전방향 탐지
표적 탐지 수 60개 이상의 UAV를 동시에 탐지합니다.
정확성 방향 탐지 정확도 ≤3° (RMS)
위치 정밀도≤10m
카운터 장비 카운터 모드 전파 간섭 억제
대목 UAV 이미지 전송, 비행 제어 링크, 탐사 신호
카운터 주파수 대역 20~6000MHz
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택)
카운터 레인지 선택적 전방향 또는 방향성 구성
카운터 거리 방향: 3-5km (계산 범위는 모델에 따라 다릅니다)
전방향: 1.5-2km (계산 범위는 모델에 따라 다릅니다)
시스템 통합 크기 탐지장비:450mm*400mm
카운터 장비:550mm*500mm*300mm
무게 ≤45kg
전력 소비 감지 가동:55W
방해가 켜져:960W
침입 보호 IP67
