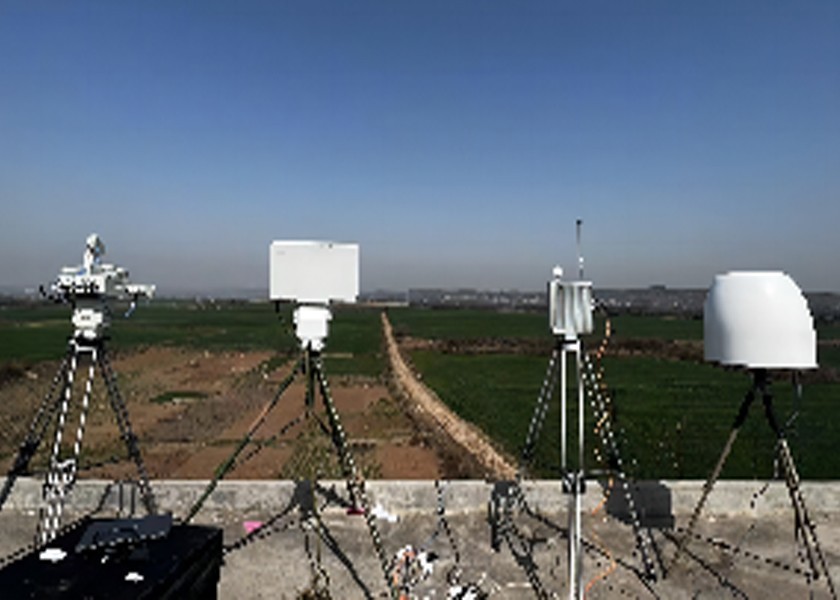

UAV 탐지 및 경고를 위한 Ku 밴드 단계 배열 저고도 레이더

1SET
MOQ
협상 가능
가격
UAV 탐지 및 경고를 위한 Ku 밴드 단계 배열 저고도 레이더
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 아지무스 기계 기계 스캔, 피치 단계 단일 펄스 스캔, 활성 단계 배열
작동 주파수 대역: 구밴드
주사 범위: 방위각:0°-360°, 피치:0°-40°
안테나 속도: 6초 미만
감지 범위(Pd=0.8, Pfa=10-6): ≥5.5km ((RCS:0.01m2, 거짓 경보 확률 10-4, 탐지 확률 0.8)
블라인드 범위: ≤200m
강조하다:

쿠 대역 UAV 감시 레이더

,

단계적 레이어 저고도 레이더

,

UAV 경고 저 고도 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-Ku07A + LT-UDA 시리즈
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-Ku07A 낮은 고도 경고 레이더 + LT-UDA 시리즈 UAV 위치 조정 대책 통합 장비 (선택)



제품 소개:


LT-Ku7A 일 차원 3 좌표 단계 배열 레이더는 Ku 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다.이 레이더는 AESA (Active Phased Array) 시스템을 채택합니다.고도 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 ° 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 설계를 채택.



UAV 방향 탐지 및 위치 대응 장비는 UAV 탐지 및 경고, 표적 인식, 방향 탐지, 위치, 간섭 제거,그리고 통제탑재 부품, 고정 설치 부품 및 임시 배치 부품으로 장착 할 수 있으므로 유연하고 여러 시나리오 응용 프로그램에 적합합니다.



제품 특징:


1, 환경 혼란에 강한 저항.
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.

4검출 및 위치: 수동 및 수동 스펙트럼 검출을 사용하여 검출 주파수는 20MHz-6GHz입니다.다중 배열 방향 탐지 및 위치 안테나는 탐지 영역에서 드론에서 무선 신호를 수신하는 데 사용됩니다.무선 프로토콜 분석 기술을 사용하여 시스템은 자동으로 위도와 경도 좌표 정보, 고도, 속도, 방향,그리고 일반적으로 사용되는 드론의 모델, 이륙지, 그리고 다른 정보.

5간섭 제거: 고속 디지털 주파수 스카이핑 기술을 채택하여 전자기 간섭을 통해 UAV 탐사, 원격 제어,이미지 전송 통신 신호, UAV를 비행이나 착륙으로 되돌릴 수 있도록 하고, 지정된 UAV에 대한 정확한 간섭을 달성할 수 있도록,또한 응용 환경과 요구 사항에 따라 다른 안테나 모양으로 구성 할 수 있습니다., 지역 커버리지의 요구 사항을 충족하기 위해 가장 경제적이고 최고의 성능을 달성하기 위해.

6, 제어 플랫폼: SOA 아키텍처를 기반으로, 응용 프로그램과 같은 여러 액세스 방법을 가진 웹 페이지를 제공합니다.20개 이상의 UAV 탐지 및 대책 장치의 접근 및 관리 통제를 가능하게 합니다., 그리고 레이더, 광전자, 속임수 등을 포함한 다른 UAV 대책 시스템이나 장치에 대한 미래의 확장을 지원합니다.



매개 변수 이름 매개 변수 값
레이더 시스템 아지무스 기계 기계 스캔, 피치 단계 단일 펄스 스캔, 활성 단계 배열
작동 주파수 대역 쿠 밴드
스캔 범위 아지무스: 0°-360°
기울기: 0°-40°
안테나 속도 ≤6s

탐지 범위

(Pd=0)8,Pfa=10-6)

≥5.5km ((RCS:00.01m2거짓 경보 확률 10-4발견 확률 0.8)
실명 범위 ≤200m
결의 범위 해상도:≤10m
아지무스 해상도:≤3°
피치 해상도:≤6°
최소 감지 가능한 속도: ≤0.5m/s
정확성 범위 정확도: ≤5m
아지무스 정확도: ≤0.5°
피치 정확도:0.5°
속도 정확도:≤0.1m/s (추적 모드)
목표 반사 속도 0.8m/s-40m/s
목표물 추적 능력 ≥200전차
전력을 전송 160W
프론트엔드 장비 크기 ≤620mm*230mm*330mm
무게 55kg



매개 변수 이름 매개 변수 값
탐지 장비 탐지 주파수 범위 30MHz-6GHz
초점 대역: 04, 0.9, 1.4, 2.45.25,8 GHz (선택)
탐지 방법 수동 라디오 자동 감지, 수동 신호 수신
탐지 거리 5-10km (범위 모델에 따라 달라집니다. UAV 전송 전력 >0.1W)
탐지 범위 전방향 탐지
표적 탐지 수 60개 이상의 UAV를 동시에 탐지합니다.
정확성 방향 탐지 정확도 ≤3° (RMS)
위치 정밀도≤10m
카운터 장비 카운터 모드 전파 간섭 억제
대목 UAV 이미지 전송, 비행 제어 링크, 탐사 신호
카운터 주파수 대역 20~6000MHz
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택)
카운터 레인지 선택적 전방향 또는 방향성 구성
카운터 거리 방향: 3-5km (계산 범위는 모델에 따라 다릅니다)
전방향: 1.5-2km (계산 범위는 모델에 따라 다릅니다)
시스템 통합 크기 탐지장비:450mm*400mm
카운터 장비:550mm*500mm*300mm
무게 ≤45kg
전력 소비 감지 가동:55W
방해가 켜져:960W
침입 보호 IP67
