LT-Ku07 저발 경고 레이더 + LT-RFS50 UAV 탐지 및 방향 탐지 장비 (선택)
제품 소개:
LT-Ku07 일차원 3조직 레이더는 낮은 고도의 감시 및 정찰 장비입니다.Ku 대역에서 작동하는 레이더는 AESA (활동 단계 배열) 시스템을 채택합니다.피치 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 디자인을 채택합니다..

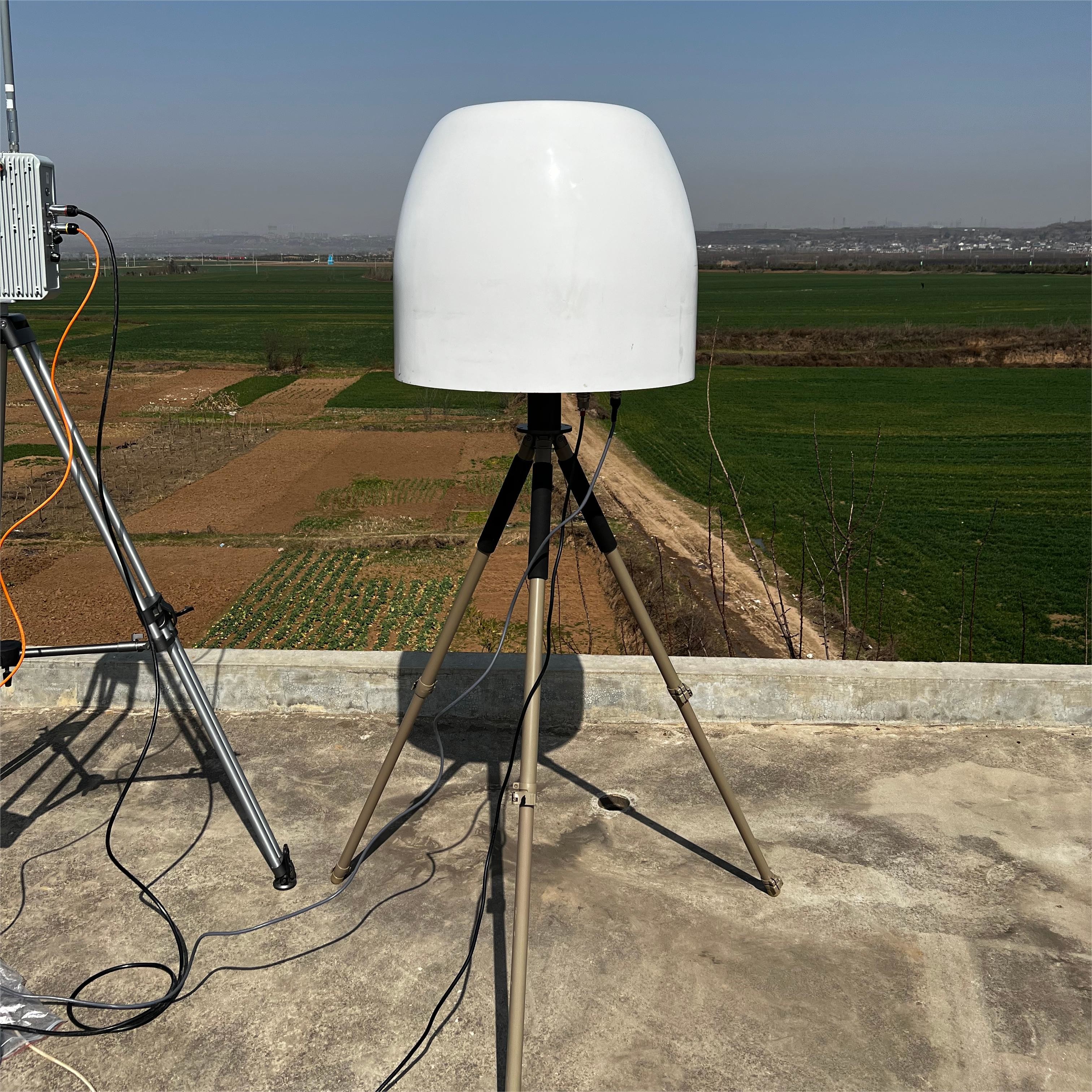

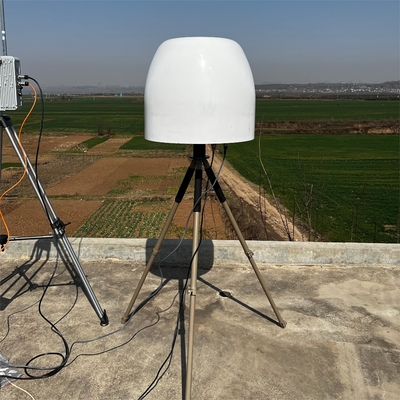

현재 많은 UAV 간섭 이벤트가 자주 발생하며 주요 영역에서 UAV 제어 문제는 특히 눈에 띄고 있습니다.이 LT-RFS50는 UAV의 원격 제어 신호와 이미지 전송 신호를 잠금하기 위해 고성능 무선 정찰 장비를 사용합니다., 그리고 탐지, 추적, 위치, 그리고 UAV의 궤도 표시를 수행, 그래서 모든 날씨에 도달 할 수 있습니다,자동 검색 및 탐지 수행을 위해 무인 항공기의 불법 침입에 대한 맹인 구역 및 장거리, 방향 탐색, 추적 및 위치 설정 주요 영역의 보안 요구를 충족 할 수 있습니다.
제품 특징:
1, 환경 혼란에 강한 저항.
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 목표물을 추적하고 인식하기 위해 여러 표적을 선택하는 기술적 문제를 해결했습니다.
4이 시스템은 가까운 거리와 먼 거리에서 UAV를 감지합니다.
5, 다양한 응용 환경에 맞게 UAV 및 운영자 추적 기능을 갖습니다.
6, 독립적이고 네트워크 (교차 위치) 동작 모드를 지원하여 우수한 확장성을 제공합니다.
7, UAV에 대한 흑백 목록 인식을 지원합니다.
8, 간섭 대책 장비 또는 시스템 플랫폼과의 연결을 촉진하기 위해 확장 인터페이스를 제공합니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔 |
| 작동 주파수 대역 | 쿠 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기: 0°-45° | |
| 안테나 속도 | 60°/s |
|
탐지 범위 |
5km ((σ=0.01m2) |
| 실명 범위 | ≤200m |
| 결의 | 범위 해상도:10m |
| 아지무스 해상도:2.5° | |
| 피치 해상도:7° | |
| 정확성 | 범위 정확도 ≤ 4m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확도 ≤0.5° | |
| 속도 정확성≤1m/s | |
| 목표 반사 속도 | 0.8m/s-40m/s |
| 목표물 추적 능력 | ≥100전차 |
| 전력을 전송 | 160W |
| 프론트엔드 장비 크기 | 주 단위:590mm*475mm*126mm |
| 무게 | 27kg (주 단위) |
| - 네매개 변수 이름 | 매개 변수 값 |
| 탐지 주파수 범위 | 200MHz~6000MHz |
| 초점 대역: 04,0.9,1.4,2.4,5.2,5.8GHz | |
| 탐지 방법 | 수동 라디오 자동 감지, 수동 신호 수신 |
| 탐지 거리 | 5-10km ((범위 모델에 따라 달라집니다, UAV 전송 전력 >0.1W) |
| 탐지 범위 | 전방향 탐지 |
| 표적 탐지 수 | 60개 이상의 UAV를 동시에 탐지합니다. |
| 정확성 | 방향 탐지 정확도 ≤3° |
| 다국적 위치 정밀도 ≤ 5% | |
| 검출 성공률 | ≥98% |
| 탐지 반응 시간 | ≤:3s |
| 크기 | 450mm*400mm |
| 무게 | ≤10kg |
| 침입 보호 | IP67 |
| 사용 | 독립 및 네트워크 (교차 위치) 동작 모드를 지원합니다. |
