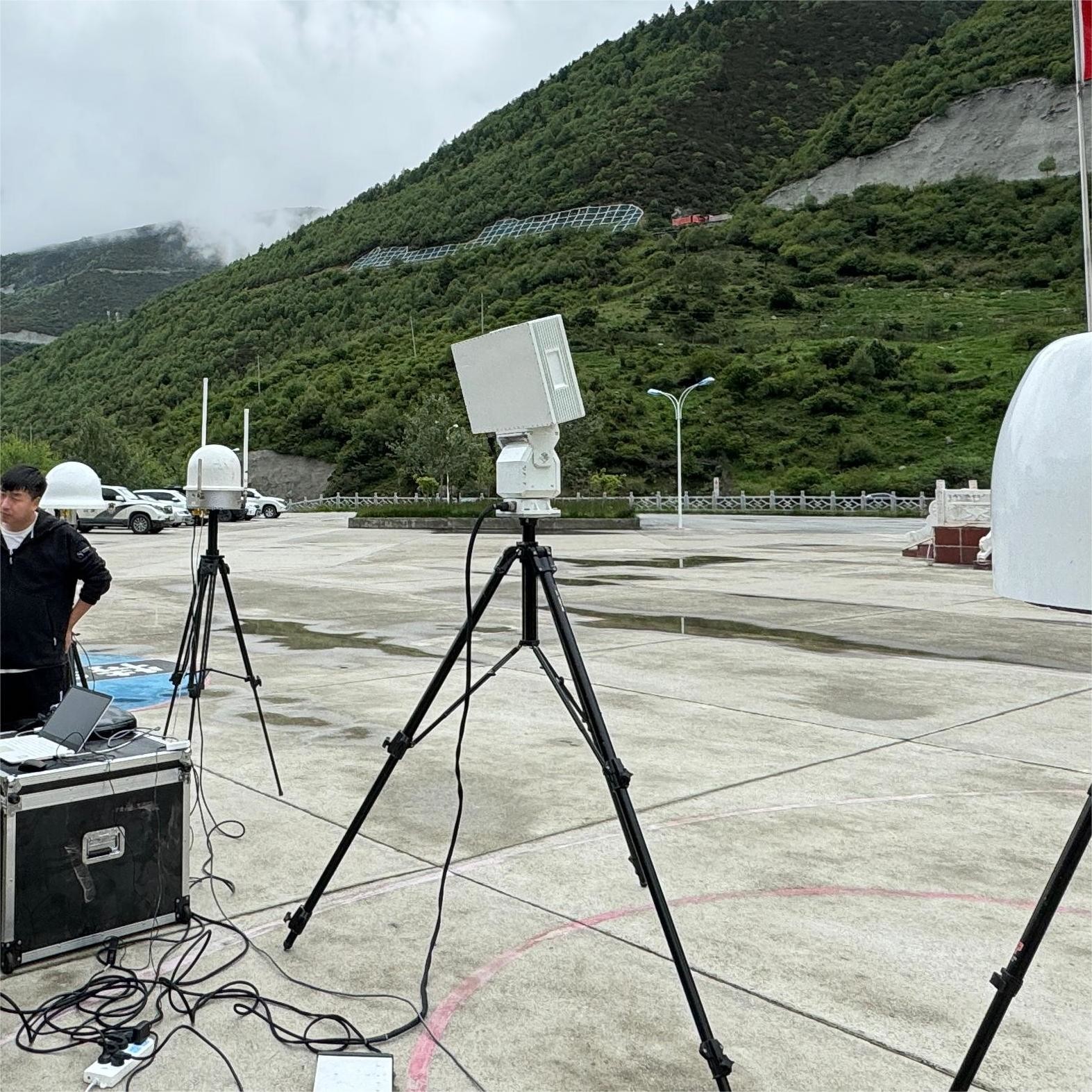

LT-Ku07A 낮은 고도 경고 레이더+ LT-RFS50 UAV 탐지 및 방향 탐지 장비 (선택)
제품 소개:
LT-Ku7A 일 차원 3 좌표 단계 배열 레이더는 Ku 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다.이 레이더는 AESA (Active Phased Array) 시스템을 채택합니다.고도 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 ° 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 설계를 채택.
UAV 방향 탐지 및 위치 대응 장비는 UAV 탐지 및 경고, 표적 인식, 방향 탐지, 위치, 간섭 제거,그리고 통제탑재 부품, 고정 설치 부품 및 임시 배치 부품으로 장착 할 수 있으므로 유연하고 여러 시나리오 응용 프로그램에 적합합니다.
제품 특징:
1, 환경 혼란에 강한 저항.
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.
4이 시스템은 가까운 거리와 먼 거리에서 UAV를 감지합니다.
5, 다양한 응용 환경에 맞게 UAV 및 운영자 추적 기능을 갖습니다.
6, 독립적이고 네트워크 (교차 위치) 동작 모드를 지원하여 우수한 확장성을 제공합니다.
7, UAV에 대한 흑백 목록 인식을 지원합니다.
8, 간섭 대책 장비 또는 시스템 플랫폼과의 연결을 촉진하기 위해 확장 인터페이스를 제공합니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 아지무스 기계 기계 스캔, 피치 단계 단일 펄스 스캔, 활성 단계 배열 |
| 작동 주파수 대역 | 쿠 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기: 0°-40° | |
| 안테나 속도 | ≤6s |
탐지 범위 (Pd=0)8,Pfa=10-6) | ≥5.5km ((RCS:00.01m2거짓 경보 확률 10-4발견 확률 0.8) |
| 실명 범위 | ≤200m |
| 결의 | 범위 해상도:≤10m |
| 아지무스 해상도:≤3° | |
| 피치 해상도:≤6° | |
| 최소 감지 가능한 속도: ≤0.5m/s | |
| 정확성 | 범위 정확도: ≤5m |
| 아지무스 정확도: ≤0.5° | |
| 피치 정확도:0.5° | |
| 속도 정확도:≤0.1m/s (추적 모드) | |
| 목표 반사 속도 | 0.8m/s-40m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 160W |
| 프론트엔드 장비 크기 | ≤620mm*230mm*330mm |
| 무게 | 55kg |
| - 네매개 변수 이름 | 매개 변수 값 |
| 탐지 주파수 범위 | 200MHz~6000MHz |
| 초점 대역: 04,0.9,1.4,2.4,5.2,5.8GHz | |
| 탐지 방법 | 수동 라디오 자동 감지, 수동 신호 수신 |
| 탐지 거리 | 5-10km ((범위 모델에 따라 달라집니다, UAV 전송 전력 >0.1W) |
| 탐지 범위 | 전방향 탐지 |
| 표적 탐지 수 | 60개 이상의 UAV를 동시에 탐지합니다. |
| 정확성 | 방향 탐지 정확도 ≤3° |
| 다국적 위치 정밀도 ≤ 5% | |
| 검출 성공률 | ≥98% |
| 탐지 반응 시간 | ≤:3s |
| 크기 | 450mm*400mm |
| 무게 | ≤10kg |
| 침입 보호 | IP67 |
| 사용 | 독립 및 네트워크 (교차 위치) 동작 모드를 지원합니다. |
