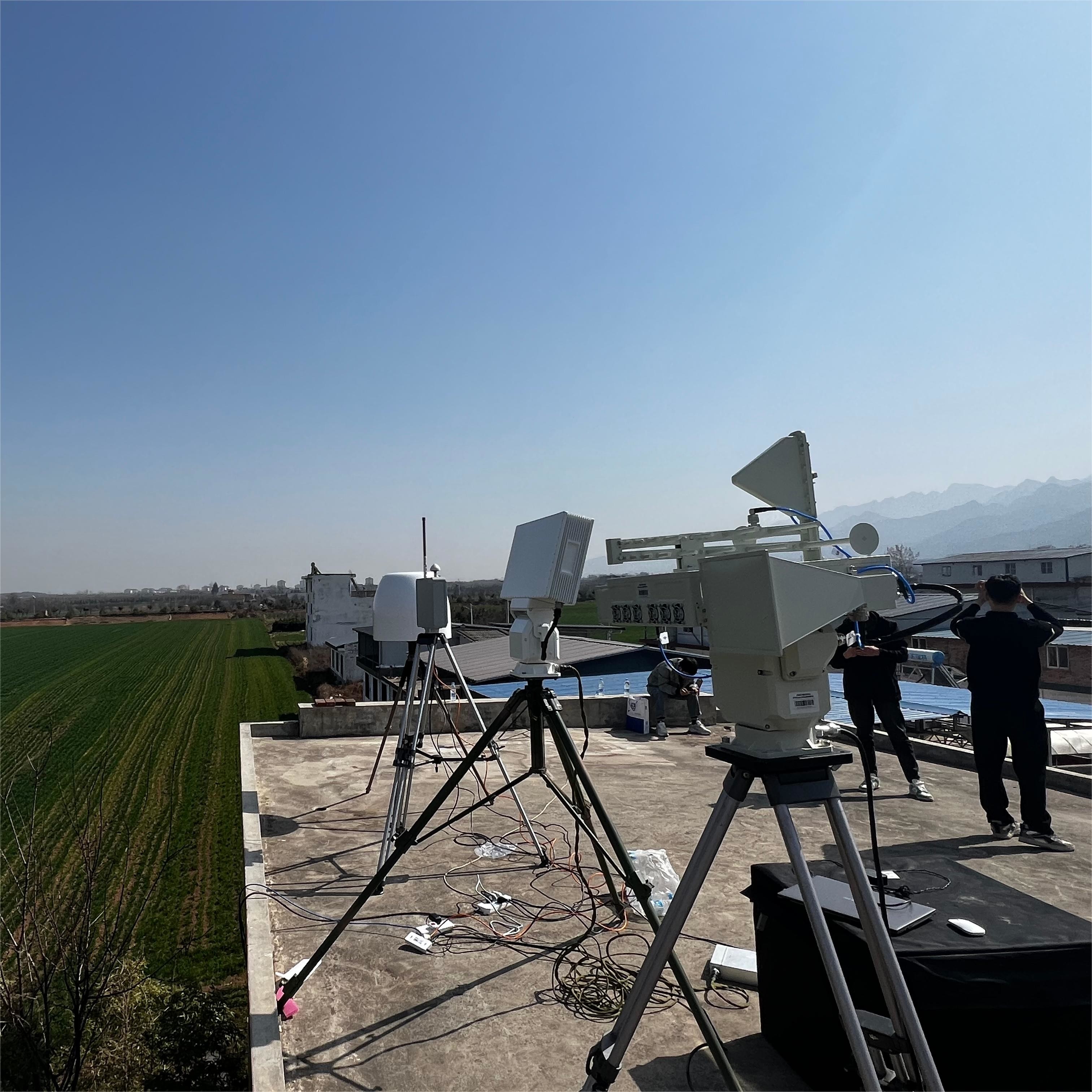

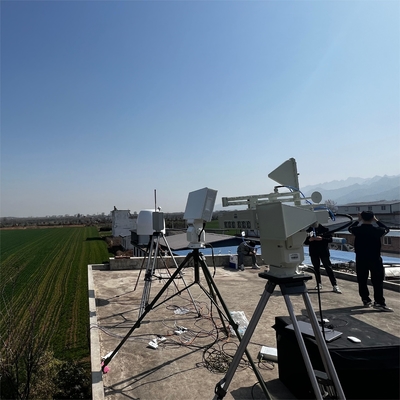

LT-Ku06 낮은 고도 경고 레이더+ LT-RFS30+ UAV 탐지 및 위치 설정 장비 (선택)
제품 소개:
LT-Ku06 레이더는 Ku 대역에서 작동하는 낮은 고도의 경보 탐지 장비입니다.그리고 공중 공간에서 하나의 레이더의 완전한 커버리지와 함께 응용에 적합합니다.피치 차원에서, 값비싼 단계 스캐닝 기술 대신 주파수 스캐닝 기술이 사용되며, 이는 비용 효율적입니다.
UAV 식별 및 위치 장비는 주로 모든 종류의 UAV 원격 제어 및 이미지 전송 라디오 신호를 감지하고 식별하고 방향과 위치를 측정하는 데 사용됩니다.UAV 궤도를 추적하고 표시합니다., 운영자가 보호구역의 UAV 상황을 모니터링하는 것을 용이하게 하고 동시에 정찰과 조기 경고, 정확한 식별 능력을 갖습니다.흑백 목록, UAV 정밀 제어 기술 프로그램에서 친구 또는 적 사이의 식별, 그리고 조기 경고와 경보.
제품 특징:
1, 높은 감수성과 안정적인 성능.
2, 항 활성 방해 및 항 수동 방해에 강한 저항.
3, 고해상도와 측정 정확성
4, 낮은, 작고 느린 목표물을 발견하는 데 매우 어려운 국내외의 일부 일반적인 레이더의 기술적 병목을 해결합니다.
5이 시스템은 UAV가 5,000m의 모니터링 거리를 가진 가까운 거리와 먼 거리의 효과적인 범위를 가지고 있음을 발견했습니다.
6방향 탐지 정확도 ≤3°
7, 다양한 응용 환경에 맞게 UAV 및 운영자 추적 기능을 갖습니다.
8, 독립적이고 네트워크 (교차 위치) 동작 모드를 지원하여 우수한 확장성을 제공합니다.
9드론의 흑백 목록 인식을 지원합니다. 정확성 공격에 대해 친구와 적을 구별합니다.
매개 변수 이름 | 매개 변수 값 |
레이더 시스템 | 아지무스 기계 스캔 + 피치 주파수 스캔 |
작동 주파수 대역 | 쿠 밴드 |
스캔 범위 | 기울기: 0°-40° |
아지무스: 360° | |
안테나 속도 | 30°/s,60°/s |
탐지 범위 |
≥3km ((RCS=0.01m2) |
실명 범위 | 150m |
결의 | 범위 해상도≤15m |
아지무스 해상도≤2.5° | |
피치 해상도≤10° | |
정확성 | 범위 정확성≤10m |
아지무스 정확도 ≤0.5° | |
픽치 정확성 ≤1° | |
속도 정확성:1m/s | |
목표 반사 속도 | 1.5m/s-80m/s |
목표물 추적 능력 | ≥100 목표 |
전력을 전송 | 80W |
프론트엔드 장비 크기 | 610mm*650mm*120mm |
무게 | ≤17kg+12kg ((라더 전면 장비 + 서보 회전대) |
매개 변수 이름 | 매개 변수 값 |
탐지 주파수 범위 | 30MHz~6000MHz |
초점 대역: 04,0.9,1.4,2.4,5.2,5.8GHz | |
탐지 방법 | 수동 라디오 자동 감지, 수동 신호 수신 |
탐지 거리 | 3km ((범위 모델에 따라 달라집니다, UAV 전송 전력 >0.1W) |
탐지 범위 | 전방향 탐지 |
표적 탐지 수 | 20개 이상의 UAV를 동시에 탐지합니다. |
6개 이상의 UAV의 동시에 위치 | |
정확성 | 방향 탐지 정확도≤1.5° |
위치 정밀도≤10m | |
검출 성공률 | ≥98% |
탐지 반응 시간 | ≤3s |
크기 | 215mm*280mm |
무게 | ≤3kg |
침입 보호 | IP67 |
사용 | 4개 이상의 장치가 네트워크에 연결되어 있습니다. |
