UAV 탐지 및 위치 설정을위한 단계 배열 3 좌표 낮은 고도 레이더

1SET
MOQ
협상 가능
가격
UAV 탐지 및 위치 설정을위한 단계 배열 3 좌표 낮은 고도 레이더
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 피치 1D 능동 위상 배열+ 방위각 기계 스캐닝
작동 주파수 대역: 구밴드
주사 범위: 방위각: 0°-360°, 피치: 0°-45°
안테나 속도: 60°/초
감지 범위(Pd=0.8,Pfa=10-6): 5km
블라인드 범위: ≤200m
강조하다:

3 좌표 저고도 레이더

,

단계적 레이어 저고도 레이더

,

단계적 무인 항공기 탐지 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-Ku07 + LT-RFS30+
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

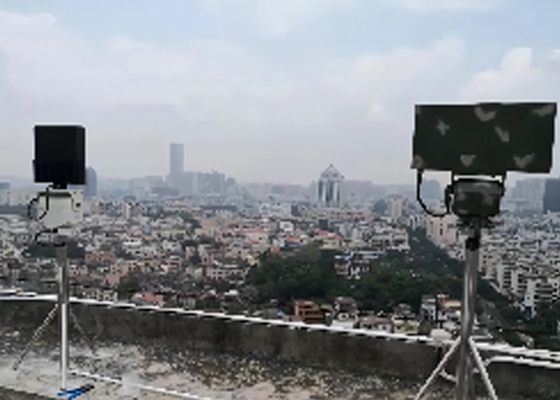

LT-Ku07 낮은 고도 경고 레이더+ LT-RFS30+ UAV 탐지 및 위치 설정 장비 (선택)

제품 소개:


LT-Ku07 일차원 3조선 레이더는 낮은 고도 감시 및 정찰 장비입니다.Ku 대역에서 작동하는 레이더는 AESA (활동 단계 배열) 시스템을 채택합니다.피치 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 디자인을 채택합니다..


UAV 식별 및 위치 장비는 주로 모든 종류의 UAV 원격 제어 및 이미지 전송 전파 신호를 감지하고 식별하고 방향과 위치를 측정하는 데 사용됩니다.UAV 궤도를 추적하고 표시합니다., 운영자가 보호구역의 UAV 상황을 모니터링하는 것을 용이하게 하고 동시에 정찰과 조기 경고, 정확한 식별 능력을 갖습니다.흑백 목록, UAV 정밀 제어 기술 프로그램에서 친구 또는 적 사이의 식별, 그리고 조기 경고와 경보.

제품 특징:


1, 환경 혼란에 강한 저항.
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.

3, 배경 소음 환경에서 목표물을 추적하고 인식하기 위해 여러 표적을 선택하는 기술적 문제를 해결했습니다.

4이 시스템은 UAV가 5,000m의 모니터링 거리를 가진 가까운 거리와 먼 거리의 효과적인 범위를 가지고 있음을 발견했습니다.

5방향 탐지 정확도 ≤3°

6, 다양한 응용 환경에 맞게 UAV 및 운영자 추적 기능을 갖습니다.

7, 독립적이고 네트워크 (교차 위치) 동작 모드를 지원하여 우수한 확장성을 제공합니다.

8드론의 흑백 목록 인식을 지원합니다. 정확성 공격에 대해 친구와 적을 구별합니다.



매개 변수 이름 매개 변수 값
레이더 시스템 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔
작동 주파수 대역 쿠 밴드
스캔 범위 아지무스: 0°-360°
기울기: 0°-45°
안테나 속도 60°/s

탐지 범위
(Pd=0)8,Pfa=10-6)

5km ((σ=0.01m2)
실명 범위 ≤200m
결의 범위 해상도:10m
아지무스 해상도:2.5°
피치 해상도:7°
정확성 범위 정확도 ≤ 4m
아지무스 정확도 ≤0.5°
진사 정확도 ≤0.5°
속도 정확성≤1m/s
목표 반사 속도 0.8m/s-40m/s
목표물 추적 능력 ≥100전차
전력을 전송 160W
프론트엔드 장비 크기 주 단위:590mm*475mm*126mm
무게 27kg (주 단위)



매개 변수 이름 매개 변수 값
탐지 주파수 범위 30MHz~6000MHz
초점 대역: 04,0.9,1.4,2.4,5.2,5.8GHz
탐지 방법 수동 라디오 자동 감지, 수동 신호 수신
탐지 거리 3km ((범위 모델에 따라 달라집니다, UAV 전송 전력 >0.1W)
탐지 범위 전방향 탐지
표적 탐지 수 20개 이상의 UAV를 동시에 탐지합니다.
6개 이상의 UAV의 동시에 위치 설정
정확성 방향 탐지 정확도≤1.5°
위치 정밀도≤10m
검출 성공률 ≥98%
탐지 반응 시간 ≤3s
크기 215mm*280mm
무게 ≤3kg
침입 보호 IP67
사용 4개 이상의 장치가 네트워크에 연결되어 있습니다.
