180m 블라인드 레인지 저발 레이더 X 밴드 360도 아지무스 커버리지

1SET
MOQ
협상 가능
가격
180m 블라인드 레인지 저발 레이더 X 밴드 360도 아지무스 커버리지
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 피치 1D 액티브 위상 배열 + 방위 기계 스캐닝
작동 주파수 대역: X 밴드
주사 범위: 방위각: 0°-360°, 피치: -10°-40°(전기 스캐닝 범위의 설계 값 + 60°)
안테나 속도: 12rpm/15rpm
검출 범위 (Pd=0.8,Pfa=10-6): ≥5km(RCS=0.01m2), ≥10km(RCS=0.1m2), ≥12km(RCS=1m2)
블라인드 범위: 180m
강조하다:

180m 낮은 고도 레이더 x 밴드

,

360도 아지무스 커버리지 보안 레이더

,

낮은 고도 레이더 고체 상태

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-X07 + LT-RFS30+
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-X07 낮은 고도 경고 레이더+ LT-RFS30+ UAV 탐지 및 위치 설정 장비 (선택)

제품 소개:


LT-X07 레이더는 X 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다. 레이더는 이동하는 지표, 낮은 고도의 헬리콥터,드론과 해상 목표물낮은 고도 보안 레이더 시스템은 적대 인력에게 정보 지원을 제공하여 강한 지상 혼란과 복잡한 환경을 탐지하고 목표 정보를 추출 할 수 있습니다.



UAV 식별 및 위치 장비는 주로 모든 종류의 UAV 원격 제어 및 이미지 전송 라디오 신호를 감지하고 식별하고 방향과 위치를 측정하는 데 사용됩니다.UAV 궤도를 추적하고 표시합니다., 운영자가 보호구역의 UAV 상황을 모니터링하는 것을 용이하게 하고 동시에 정찰과 조기 경고, 정확한 식별 능력을 갖습니다.흑백 목록, UAV 정밀 제어 기술 프로그램에서 친구 또는 적 사이의 식별, 그리고 조기 경고와 경보.

제품 특징:
1, 환경 혼란에 강한 저항.
2낮은, 작고 느린 목표물을 탐지할 수 있는 강력한 능력.
3, 각기 다른 지리적 조건에 적용 가능한 피치 조절 장치.
4, 배경 소음 환경에서 멀티 타겟을 추적하고 인식하는 기술적 어려움을 해결합니다.

5이 시스템은 UAV가 5,000m의 모니터링 거리를 가진 가까운 거리와 먼 거리의 효과적인 범위를 가지고 있음을 발견했습니다.
6방향 탐지 정확도 ≤3°
7, 다양한 응용 환경에 맞게 UAV 및 운영자 추적 기능을 갖습니다.
8, 독립적이고 네트워크 (교차 위치) 동작 모드를 지원하여 우수한 확장성을 제공합니다.

9드론의 흑백 목록 인식을 지원합니다. 정확성 공격에 대해 친구와 적을 구별합니다.



매개 변수 이름매개 변수 값
레이더 시스템피치 1D 활성 단계 배열 + 아지무탈 기계 스캔
작동 주파수 대역X 밴드
스캔 범위아지무스: 0°-360°
기울기:−10°-40° (전기 스캔 범위의 설계 값 ± 60°)
안테나 속도12rpm/15rpm
탐지 범위 (Pd=0)8,Pfa=10-6)≥5km ((RCS=0.01m)2)
≥10km ((RCS=0.1m)2)
≥12km ((RCS=1m)2)
실명 범위180m
결의범위 해상도:10m
아지무스 해상도:3°
피치 해상도:7°
정확성범위 정확성 ≤5m
아지무스 정확도 ≤0.5°
진사 정확도 ≤0.5°
속도 정확성 ≤0.4m/s
목표 반사 속도1m/s-80m/s
목표물 추적 능력≥200전차
전력을 전송160W
프론트엔드 장비 크기700mm*385mm*160mm
무게≤30kg+22kg ((라더 전면 장비 + 서보 회전장)



매개 변수 이름매개 변수 값
탐지 주파수 범위30MHz~6000MHz
초점 대역: 04,0.9,1.4,2.4,5.2,5.8GHz
탐지 방법수동 라디오 자동 감지, 수동 신호 수신
탐지 거리3km ((범위 모델에 따라 달라집니다, UAV 전송 전력 >0.1W)
탐지 범위전방향 탐지
표적 탐지 수20개 이상의 UAV를 동시에 탐지합니다.
6개 이상의 UAV의 동시에 위치
정확성방향 탐지 정확도≤1.5°
위치 정밀도≤10m
검출 성공률≥98%
탐지 반응 시간≤3s
크기215mm*280mm
무게≤3kg
침입 보호IP67
사용4개 이상의 장치가 네트워크에 연결되어 있습니다.

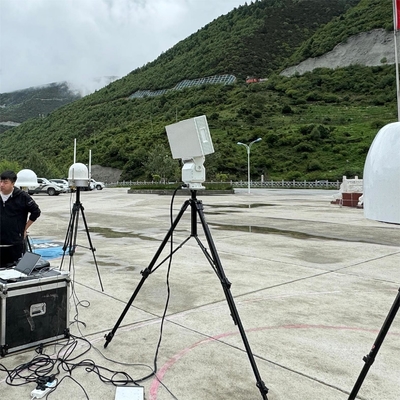

180m 블라인드 레인지 저발 레이더 X 밴드 360도 아지무스 커버리지 0180m 블라인드 레인지 저발 레이더 X 밴드 360도 아지무스 커버리지 1180m 블라인드 레인지 저발 레이더 X 밴드 360도 아지무스 커버리지 2180m 블라인드 레인지 저발 레이더 X 밴드 360도 아지무스 커버리지 3
