LT-Ku06 낮은 고도 경고 레이더+LT-UJ830D 방향형 UAV 방해기(선택)
제품 소개:
LT-Ku06 레이더는 Ku 대역에서 작동하는 낮은 고도 경보 탐지 장비입니다. 그것은 직선 주파수 변조 펄스 시스템과 넓은 각 주파수 스캔 파도 유도 안테나를 사용합니다.그리고 공중 공간에서 하나의 레이더의 완전한 커버리지와 함께 응용에 적합합니다.피치 차원에서, 값비싼 단계 스캐닝 기술 대신 주파수 스캐닝 기술이 사용되며, 이는 비용 효율적입니다.

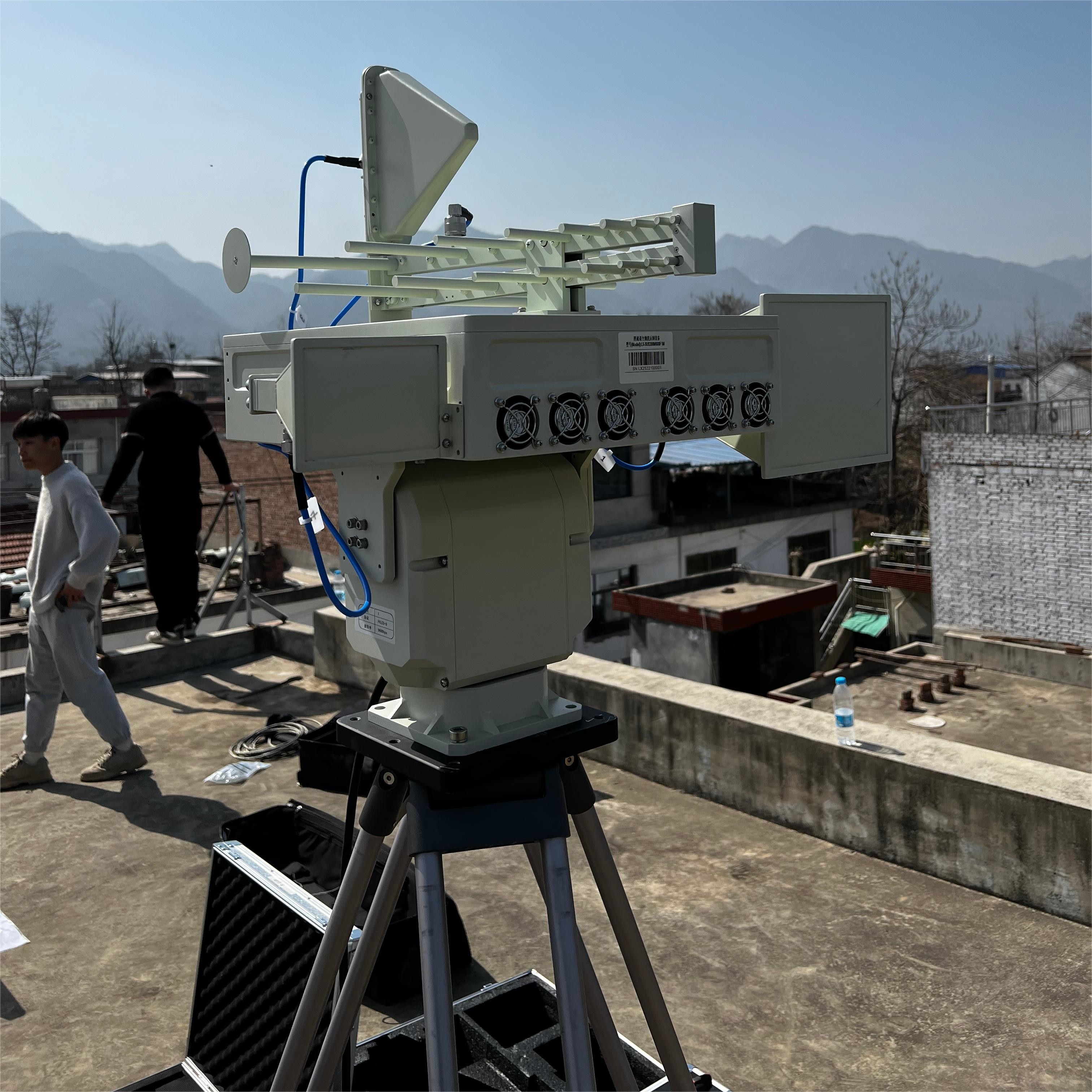

드론 제머는 주로 2차원 회전 테이블, 안테나 시스템, 서보 제어 시스템, 휴대용 전원 공급 장치, 삼각기, 상부 컴퓨터 소프트웨어 등으로 구성됩니다.그 전송 주파수 대역은 거의 현재 시장에 있는 UAV 통신 주파수 대역을 커버합니다., 안테나 범위 내의 목표물을 효과적으로 방해 할 수 있습니다. 동시에, 제이머는 고정도 서보 전송 및 제어 시스템을 채택합니다.UAV 감시 레이더 네트워크에 연결되면 자동으로 추적하고 방해 할 수 있습니다..
제품 특징:
1, 높은 감수성과 안정적인 성능.
2, 항 활성 방해 및 항 수동 방해에 강한 저항.
3, 고해상도와 측정 정확성
4, 낮은, 작고 느린 목표물을 발견하는 데 매우 어려운 국내외의 일부 일반적인 레이더의 기술적 병목을 해결합니다.
5, 턴테이블의 외부 껍질은 고강성 알루미늄 합금으로 만들어져 견고하고 아름답습니다.
6, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.
7, 내부 산업급 (군용급 선택) 내장 지능형 제어 시스템은 회전판의 안정적인 제어를 실현 할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 아지무스 기계 스캔 + 피치 주파수 스캔 |
| 작동 주파수 대역 | 쿠 밴드 |
| 스캔 범위 | 기울기: 0°-40° |
| 아지무스: 360° | |
| 안테나 속도 | 30°/s,60°/s |
|
탐지 범위 |
≥3km ((RCS=0.01m2) |
| 실명 범위 | 150m |
| 결의 | 범위 해상도≤15m |
| 아지무스 해상도≤2.5° | |
| 피치 해상도≤10° | |
| 정확성 | 범위 정확성≤10m |
| 아지무스 정확도 ≤0.5° | |
| 픽치 정확성 ≤1° | |
| 속도 정확성:1m/s | |
| 목표 반사 속도 | 1.5m/s-80m/s |
| 목표물 추적 능력 | ≥100 목표 |
| 전력을 전송 | 80W |
| 프론트엔드 장비 크기 | 610mm*650mm*120mm |
| 무게 | ≤17kg+12kg ((라더 전면 장비 + 서보 회전대) |
| 매개 변수 이름 | 매개 변수 값 |
| 카운터 모드 | 전파 간섭 억제 |
| 대목 | UAV 이미지 전송, 비행 제어 링크, 탐사 신호 |
| 카운터 주파수 대역 | 20~6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택) | |
| 카운터 타입 | PTZ와 함께 방향 안테나 |
| 카운터 레인지 | 수평 360°, 기울기 ± 60° |
| 카운터 거리 | 3-5km (계산자 범위는 모델에 따라 다릅니다) |
| 카운터 대응 시간 | 3s |
| 크기 | 50mm*450mm*750mm |
| 무게 | ≤60kg |
| 전력 소비 | 간섭 가동:970W |
| 침입 보호 | IP67 |
