LT-Ku07 낮은 고도 경고 레이더+LT-UJ830D 방향형 UAV 방해기(선택)
제품 소개:
LT-Ku07 일차원 3조직 레이더는 낮은 고도의 감시 및 정찰 장비입니다.Ku 대역에서 작동하는 레이더는 AESA (활동 단계 배열) 시스템을 채택합니다.피치 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 디자인을 채택합니다..

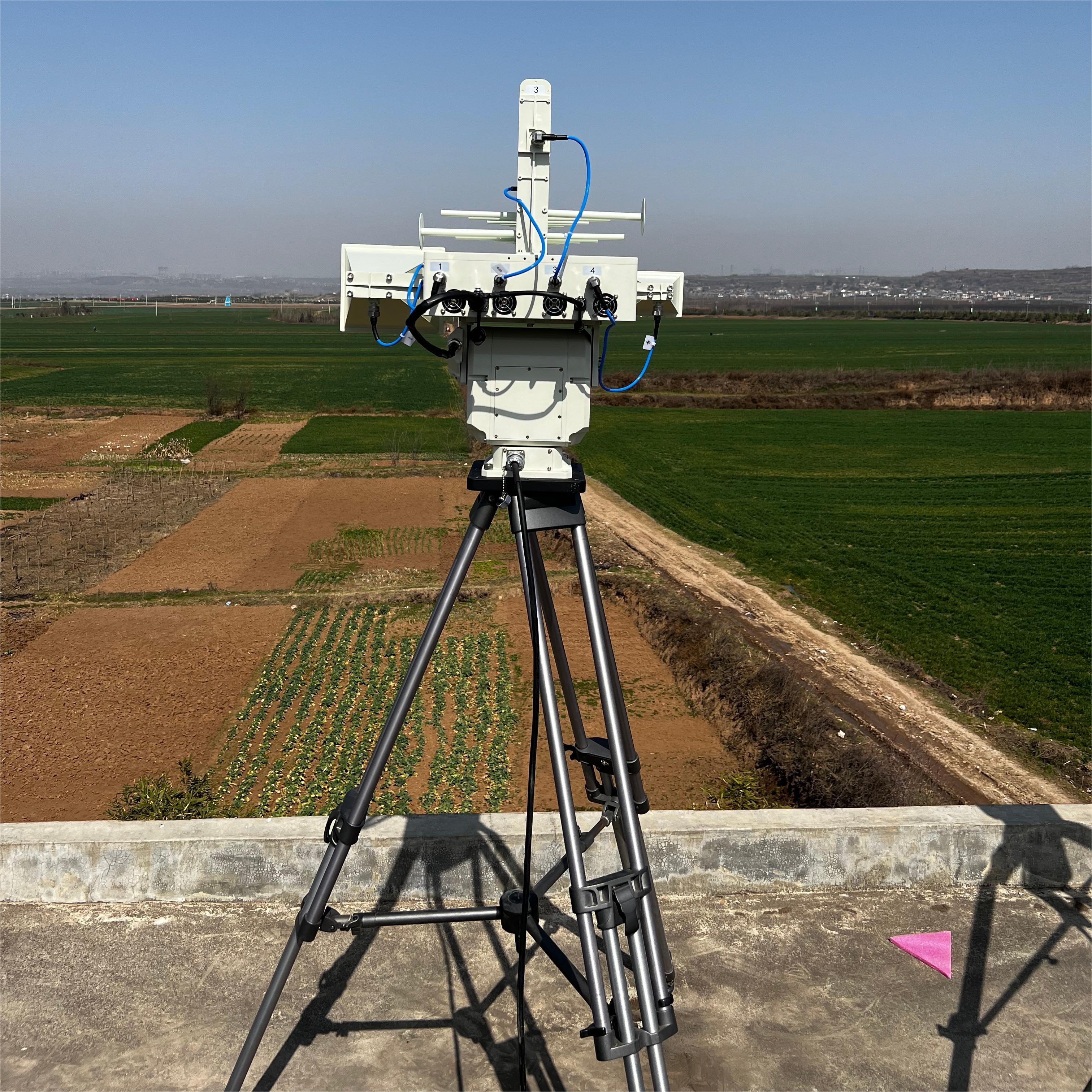

드론 제머는 주로 2차원 회전 테이블, 안테나 시스템, 서보 제어 시스템, 휴대용 전원 공급 장치, 삼각기, 상부 컴퓨터 소프트웨어 등으로 구성됩니다.그 전송 주파수 대역은 거의 현재 시장에 있는 UAV 통신 주파수 대역을 커버합니다., 안테나 범위 내의 목표물을 효과적으로 방해 할 수 있습니다. 동시에, 제이머는 고정도 서보 전송 및 제어 시스템을 채택합니다.UAV 감시 레이더 네트워크에 연결되면 자동으로 추적하고 방해 할 수 있습니다..
제품 특징:
1, 환경 혼란에 강한 저항.
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 목표물을 추적하고 인식하기 위해 여러 표적을 선택하는 기술적 문제를 해결했습니다.
4, 턴테이블의 외부 껍질은 고강성 알루미늄 합금으로 만들어져 견고하고 아름답습니다.
5, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.
6, 내부 산업급 (군용급 선택) 내장 지능형 제어 시스템은 회전판의 안정적인 제어를 실현 할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔 |
| 작동 주파수 대역 | 쿠 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기: 0°-45° | |
| 안테나 속도 | 60°/s |
|
탐지 범위 |
5km ((σ=0.01m2) |
| 실명 범위 | ≤200m |
| 결의 | 범위 해상도:10m |
| 아지무스 해상도:2.5° | |
| 피치 해상도:7° | |
| 정확성 | 범위 정확도 ≤ 4m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확도 ≤0.5° | |
| 속도 정확성≤1m/s | |
| 목표 반사 속도 | 0.8m/s-40m/s |
| 목표물 추적 능력 | ≥100전차 |
| 전력을 전송 | 160W |
| 프론트엔드 장비 크기 | 주 단위:590mm*475mm*126mm |
| 무게 | 27kg (주 단위) |
| 매개 변수 이름 | 매개 변수 값 |
| 카운터 모드 | 전파 간섭 억제 |
| 대목 | UAV 이미지 전송, 비행 제어 링크, 탐사 신호 |
| 카운터 주파수 대역 | 20~6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택) | |
| 카운터 타입 | PTZ와 함께 방향 안테나 |
| 카운터 레인지 | 수평 360°, 기울기 ± 60° |
| 카운터 거리 | 3-5km (계산자 범위는 모델에 따라 다릅니다) |
| 카운터 대응 시간 | 3s |
| 크기 | 50mm*450mm*750mm |
| 무게 | ≤60kg |
| 전력 소비 | 간섭 가동:970W |
| 침입 보호 | IP67 |
