탑재된 지능형 제어 시스템으로 UAV 감시 저발 레이더

1SET
MOQ
협상 가능
가격
탑재된 지능형 제어 시스템으로 UAV 감시 저발 레이더
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 피치 1D 액티브 위상 배열 + 방위 기계 스캐닝
작동 주파수 대역: X 밴드
주사 범위: 방위각: 0°-360°, 피치: -10°-40°(전기 스캐닝 범위의 설계 값 + 60°)
안테나 속도: 12rpm/15rpm
검출 범위 (Pd=0.8,Pfa=10-6): ≥5km(RCS=0.01m2), ≥10km(RCS=0.1m2), ≥12km(RCS=1m2)
블라인드 범위: 180m
강조하다:

드론 감시 저 고도 레이더

,

x 대역 무인 항공기 감시 레이더

,

낮은 고도 UAV 레이더 시스템

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-X07 + LT-UJ830D
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-X07 낮은 고도 경고 레이더+LT-UJ830D 방향형 UAV 방해기(선택)

제품 소개:


LT-X07 레이더는 X 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다. 레이더는 이동하는 지상 목표물을 감지하고 위치합니다.드론과 해상 목표물낮은 고도 보안 레이더 시스템은 강력한 지상 혼돈과 복잡한 환경에서 목표 정보를 감지하고 추출 할 수 있으며 전투 인력에 정보 지원을 제공합니다.

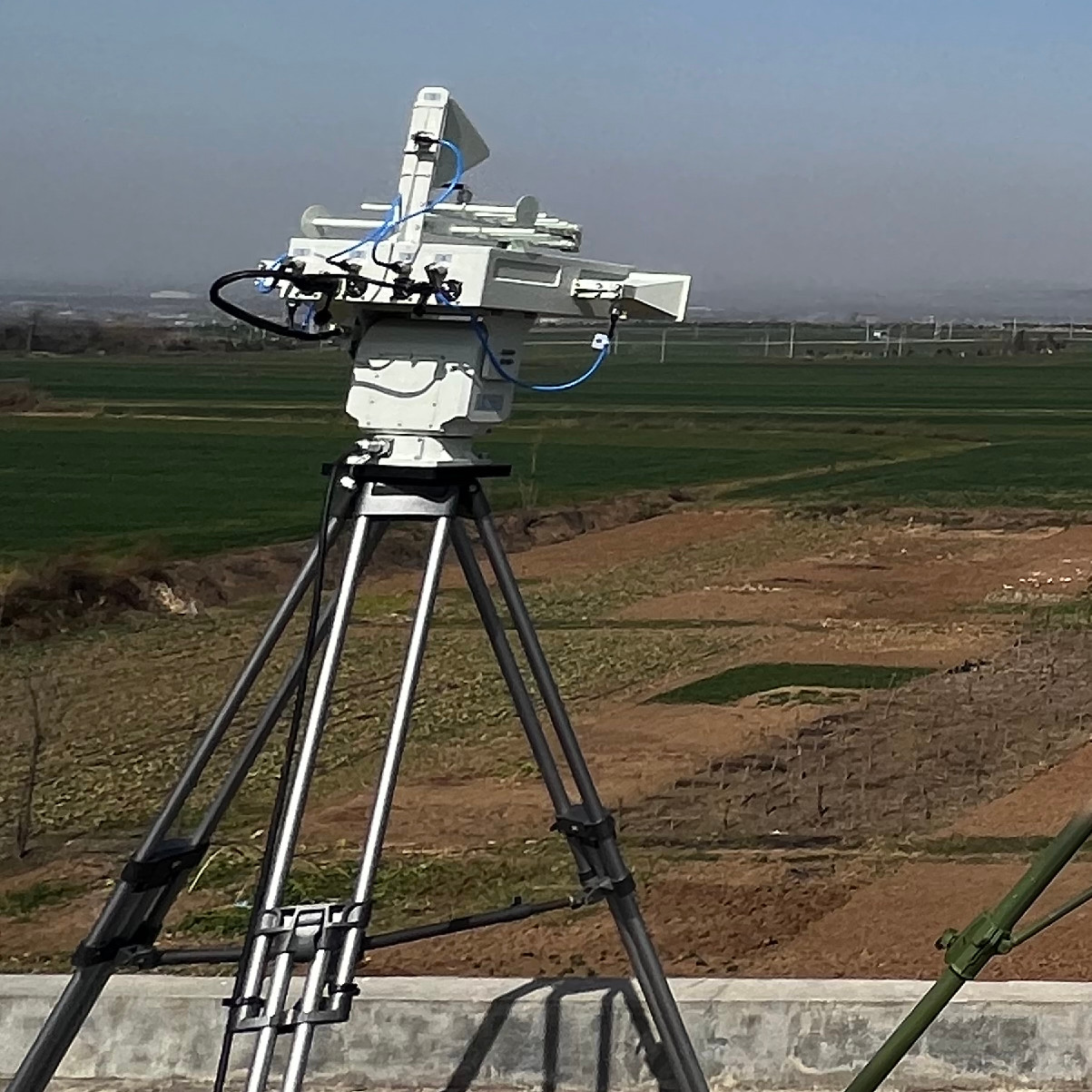

드론 제머는 주로 2차원 회전 테이블, 안테나 시스템, 서보 제어 시스템, 휴대용 전원 공급 장치, 삼각기, 상부 컴퓨터 소프트웨어 등으로 구성됩니다.그 전송 주파수 대역은 거의 현재 시장에 있는 UAV 통신 주파수 대역을 커버합니다., 안테나 범위 내의 목표물을 효과적으로 방해 할 수 있습니다. 동시에, 제이머는 고정도 서보 전송 및 제어 시스템을 채택합니다.UAV 감시 레이더 네트워크에 연결되면 자동으로 추적하고 방해 할 수 있습니다..

제품 특징:
1, 환경 혼란에 강한 저항.
2낮은, 작고 느린 목표물을 탐지할 수 있는 강력한 능력.
3, 피치 조절 장치와 함께, 다양한 다른 지리적 조건에 적용됩니다.

4, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.

5, 턴테이블의 외부 껍질은 고강성 알루미늄 합금으로 만들어져 견고하고 아름답습니다.

6, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.

7, 내부 산업급 (군용급 선택) 내장 지능형 제어 시스템은 회전판의 안정적인 제어를 실현 할 수 있습니다.



매개 변수 이름 매개 변수 값
레이더 시스템 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔
작동 주파수 대역 X 밴드
스캔 범위 아지무스: 0°-360°
기울기:−10°-40° (전기 스캔 범위의 설계 값 ± 60°)
안테나 속도 12rpm/15rpm
탐지 범위 (Pd=0)8,Pfa=10-6) ≥5km ((RCS=0.01m)2)
≥10km ((RCS=0.1m)2)
≥12km ((RCS=1m)2)
실명 범위 180m
결의 범위 해상도:10m
아지무스 해상도:3°
피치 해상도:7°
정확성 범위 정확성 ≤5m
아지무스 정확도 ≤0.5°
진사 정확도 ≤0.5°
속도 정확성 ≤0.4m/s
목표 반사 속도 1m/s-80m/s
목표물 추적 능력 ≥200전차
전력을 전송 160W
프론트엔드 장비 크기 700mm*385mm*160mm
무게 ≤30kg+22kg ((라더 전면 장비 + 서보 회전장)



매개 변수 이름 매개 변수 값
카운터 모드 전파 간섭 억제
대목 UAV 이미지 전송, 비행 제어 링크, 탐사 신호
카운터 주파수 대역 20~6000MHz
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택)
카운터 타입 PTZ와 함께 방향 안테나
카운터 레인지 수평 360°, 기울기 ± 60°
카운터 거리 3-5km (계산자 범위는 모델에 따라 다릅니다)
카운터 대응 시간 3s
크기 50mm*450mm*750mm
무게 ≤60kg
전력 소비 간섭 가동:970W
침입 보호 IP67


탑재된 지능형 제어 시스템으로 UAV 감시 저발 레이더 0탑재된 지능형 제어 시스템으로 UAV 감시 저발 레이더 1탑재된 지능형 제어 시스템으로 UAV 감시 저발 레이더 2탑재된 지능형 제어 시스템으로 UAV 감시 저발 레이더 3
