360도 아지무스 커버링으로 낮은 고도 국경 보안 레이더 쿠 밴드

1SET
MOQ
협상 가능
가격
360도 아지무스 커버링으로 낮은 고도 국경 보안 레이더 쿠 밴드
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 아지무스 기계 기계 스캔, 피치 단계 단일 펄스 스캔, 활성 단계 배열
작동 주파수 대역: 구밴드
주사 범위: 방위각:0°-360°, 피치:0°-40°
안테나 속도: 6초 미만
감지 범위(Pd=0.8, Pfa=10-6): ≥5.5km ((RCS:0.01m2, 거짓 경보 확률 10-4, 탐지 확률 0.8)
블라인드 범위: ≤200m
강조하다:

쿠 대역 국경 보안 레이더

,

낮은 고도의 드론 감시 레이더

,

지상 감시 레이더 낮은 고도

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-Ku07A + LT-UJ830D
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

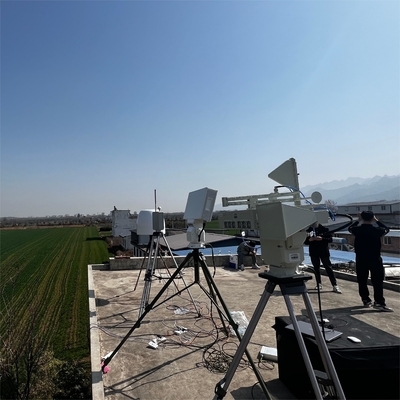

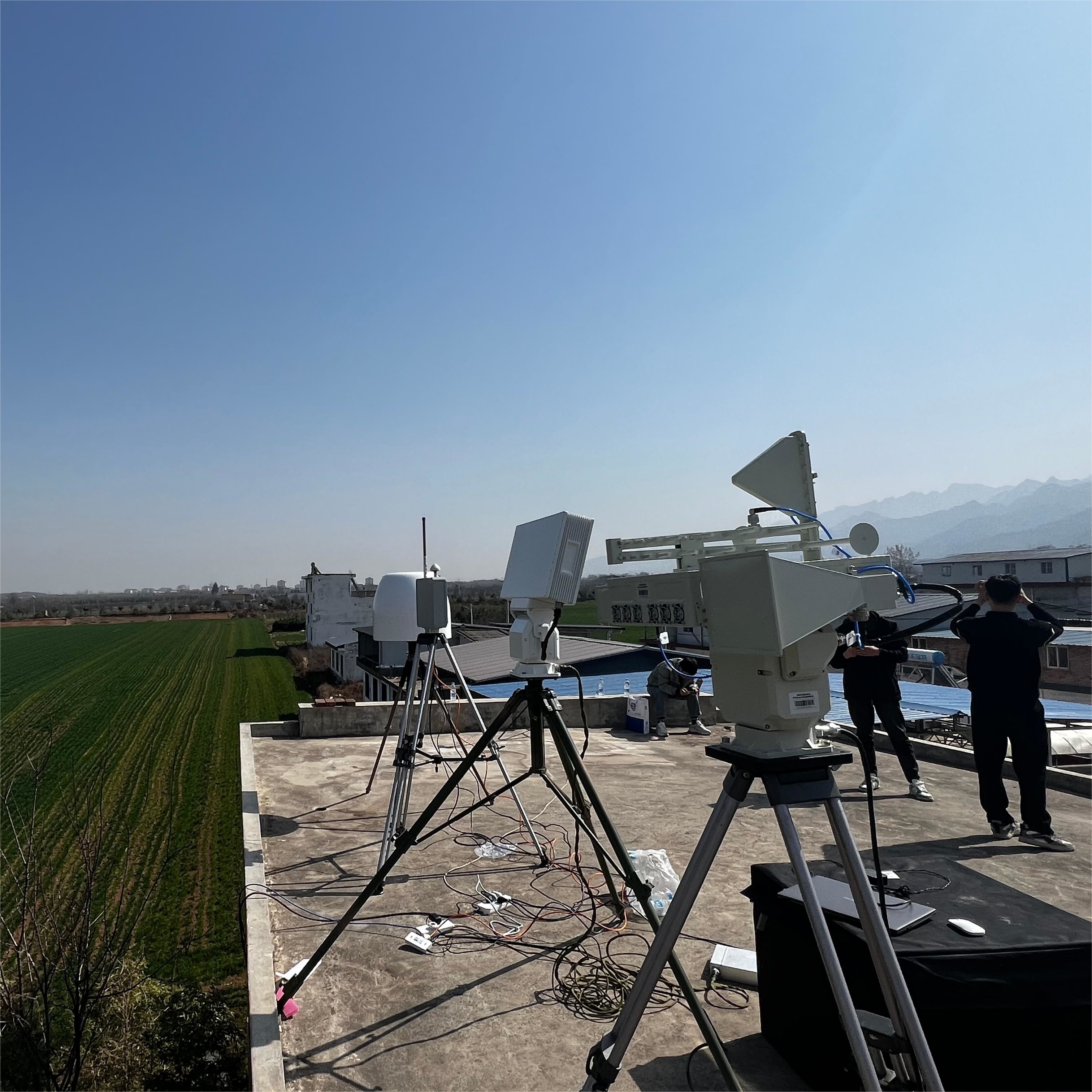

LT-Ku07A 낮은 고도 경고 레이더+LT-UJ830D 방향형 UAV 방해기(선택)

제품 소개:


LT-Ku7A 일 차원 3 좌표 단계 배열 레이더는 Ku 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다.이 레이더는 AESA (Active Phased Array) 시스템을 채택합니다.고도 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 ° 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 설계를 채택.



드론 제머는 주로 2차원 회전판, 안테나 시스템, 서보 제어 시스템, 휴대용 전원 공급 장치, 삼각기, 상부 컴퓨터 소프트웨어 등으로 구성됩니다.그 전송 주파수 대역은 거의 현재 시장에 있는 UAV 통신 주파수 대역을 커버합니다., 안테나 범위 내의 목표물을 효과적으로 방해 할 수 있습니다. 동시에, 제이머는 고정도의 서버 전송 및 제어 시스템을 채택합니다.UAV 감시 레이더 네트워크에 연결되면 자동으로 추적하고 방해 할 수 있습니다..


제품 특징:
1, 환경 혼란에 강한 저항.
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.

4, 턴테이블의 외부 껍질은 고강성 알루미늄 합금으로 만들어져 견고하고 아름답습니다.
5, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.
6, 내부 산업급 (군용급 선택) 내장 지능형 제어 시스템은 회전판의 안정적인 제어를 실현 할 수 있습니다.



매개 변수 이름 매개 변수 값
레이더 시스템 아지무스 기계 기계 스캔, 피치 단계 단일 펄스 스캔, 활성 단계 배열
작동 주파수 대역 쿠 밴드
스캔 범위 아지무스: 0°-360°
기울기: 0°-40°
안테나 속도 ≤6s

탐지 범위

(Pd=0)8,Pfa=10-6)

≥5.5km ((RCS:00.01m2거짓 경보 확률 10-4발견 확률 0.8)
실명 범위 ≤200m
결의 범위 해상도:≤10m
아지무스 해상도:≤3°
피치 해상도:≤6°
최소 감지 가능한 속도: ≤0.5m/s
정확성 범위 정확도: ≤5m
아지무스 정확도: ≤0.5°
피치 정확도:0.5°
속도 정확도:≤0.1m/s (추적 모드)
목표 반사 속도 0.8m/s-40m/s
목표물 추적 능력 ≥200전차
전력을 전송 160W
프론트엔드 장비 크기 ≤620mm*230mm*330mm
무게 55kg



매개 변수 이름 매개 변수 값
카운터 모드 전파 간섭 억제
대목 UAV 이미지 전송, 비행 제어 링크, 탐사 신호
카운터 주파수 대역 20~6000MHz
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택)
카운터 타입 PTZ와 함께 방향 안테나
카운터 레인지 수평 360°, 기울기 ± 60°
카운터 거리 3-5km (계산자 범위는 모델에 따라 다릅니다)
카운터 대응 시간 3s
크기 50mm*450mm*750mm
무게 ≤60kg
전력 소비 간섭 가동:970W
침입 보호 IP67
