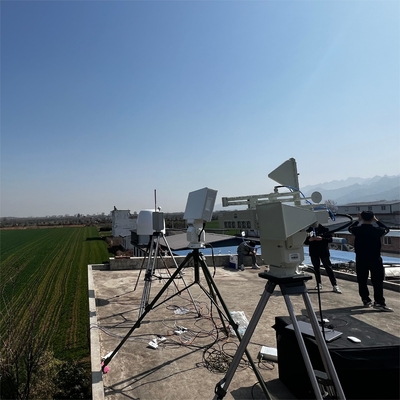

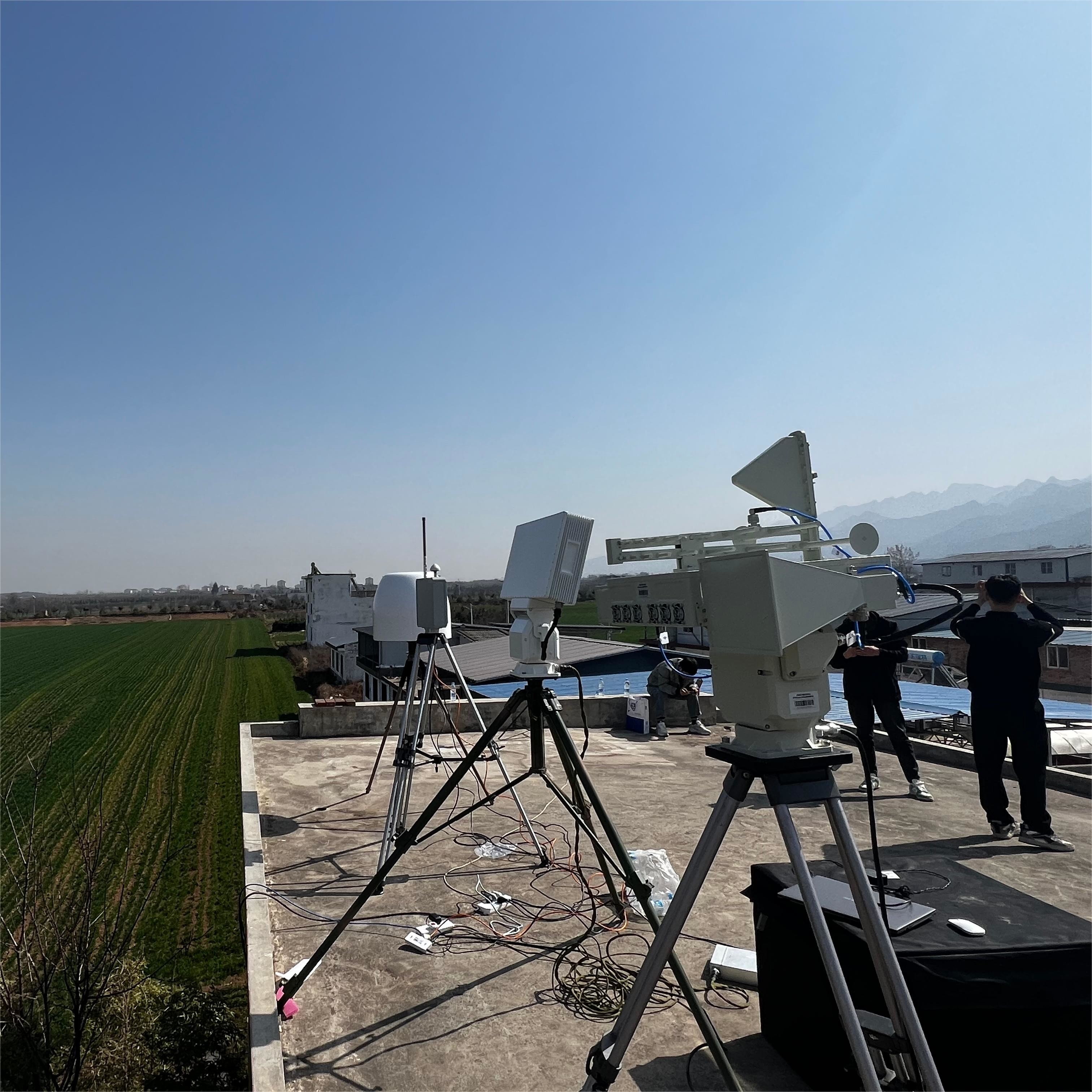

LT-X07A 낮은 고도 경고 레이더+LT-UJ830D 방향형 UAV 방해기(선택)
제품 소개:
LT-X07A 레이더는 낮은 고도의 감시 및 정찰 장비입니다. 이동하는 지상 목표물, 낮은 고도의 헬리콥터, 미사일, UAV 및 바다 표면 목표물을 검색하고 추적합니다.그리고 예비 분류와 인정을 수행 할 수 있습니다.LT-X07Aradar는 고도 차원 및 아지무트 기계 스캔, 피치 단일 펄스 각 측정과 함께 활성 단계 배열 레이더 시스템을 채택합니다.단일 레이더 풀라지무스 커버에 적합합니다.낮은 고도 보안 레이더 시스템은 강력한 지상 혼란과 복잡한 환경에서 목표 정보를 감지하고 추출 할 수 있으며 전투 인력에 정보 지원을 제공합니다.
드론 제머는 주로 2차원 회전 테이블, 안테나 시스템, 서보 제어 시스템, 휴대용 전원 공급 장치, 삼각기, 상부 컴퓨터 소프트웨어 등으로 구성됩니다.그 전송 주파수 대역은 거의 현재 시장에 있는 UAV 통신 주파수 대역을 커버합니다., 안테나 범위 내의 목표물을 효과적으로 방해 할 수 있습니다. 동시에, 제이머는 고정도 서보 전송 및 제어 시스템을 채택합니다.UAV 감시 레이더 네트워크에 연결되면 자동으로 추적하고 방해 할 수 있습니다..
제품 특징:
1, 환경 혼란에 강한 저항.
2작고 느린 표적을 감지할 수 있는 능력
3, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
4, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.
5, 턴테이블의 외부 껍질은 고강성 알루미늄 합금으로 만들어져 견고하고 아름답습니다.
6, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.
7, 내부 산업급 (군용급 선택) 내장 지능형 제어 시스템은 회전판의 안정적인 제어를 실현 할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기: 0°-60° | |
| 안테나 속도 | 최대 90°/s |
|
탐지 범위 |
RCS=0.01m27km |
| 실명 범위 | 240m |
| 결의 | 범위 해상도:15m |
| 아지무스 해상도:3° | |
| 피치 해상도:6° | |
| 정확성 | 범위 정확성≤10m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확성 ≤0.6° | |
| 목표 반사 속도 | 10~1000m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 320W |
| 프론트엔드 장비 크기 | ≤610mm*650mm*120mm |
| 무게 | ≤25kg+15kg ((라더 전면 장비 + 서보 회전장) |
| 매개 변수 이름 | 매개 변수 값 |
| 카운터 모드 | 전파 간섭 억제 |
| 대목 | UAV 이미지 전송, 비행 제어 링크, 탐사 신호 |
| 카운터 주파수 대역 | 20~6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택) | |
| 카운터 타입 | PTZ와 함께 방향 안테나 |
| 카운터 레인지 | 수평 360°, 기울기 ± 60° |
| 카운터 거리 | 3-5km (계산자 범위는 모델에 따라 다릅니다) |
| 카운터 대응 시간 | 3s |
| 크기 | 50mm*450mm*750mm |
| 무게 | ≤60kg |
| 전력 소비 | 간섭 가동:970W |
| 침입 보호 | IP67 |
