LT-X07 낮은 고도 경고 레이더+ LT-UJ830Q 전방향 UAV 방해기 (선택)
제품 소개:
LT-X07 레이더는 X 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다. 레이더는 이동하는 지상 목표물을 감지하고 위치합니다.드론과 해상 목표물낮은 고도 보안 레이더 시스템은 강력한 지상 혼돈과 복잡한 환경에서 목표 정보를 감지하고 추출 할 수 있으며 전투 인력에 정보 지원을 제공합니다.

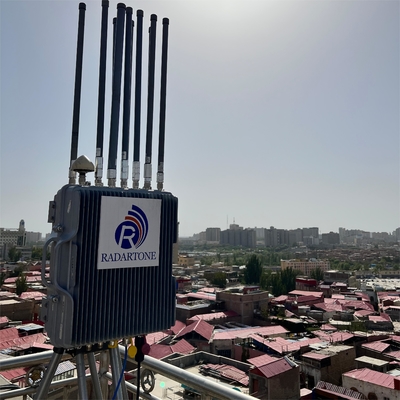

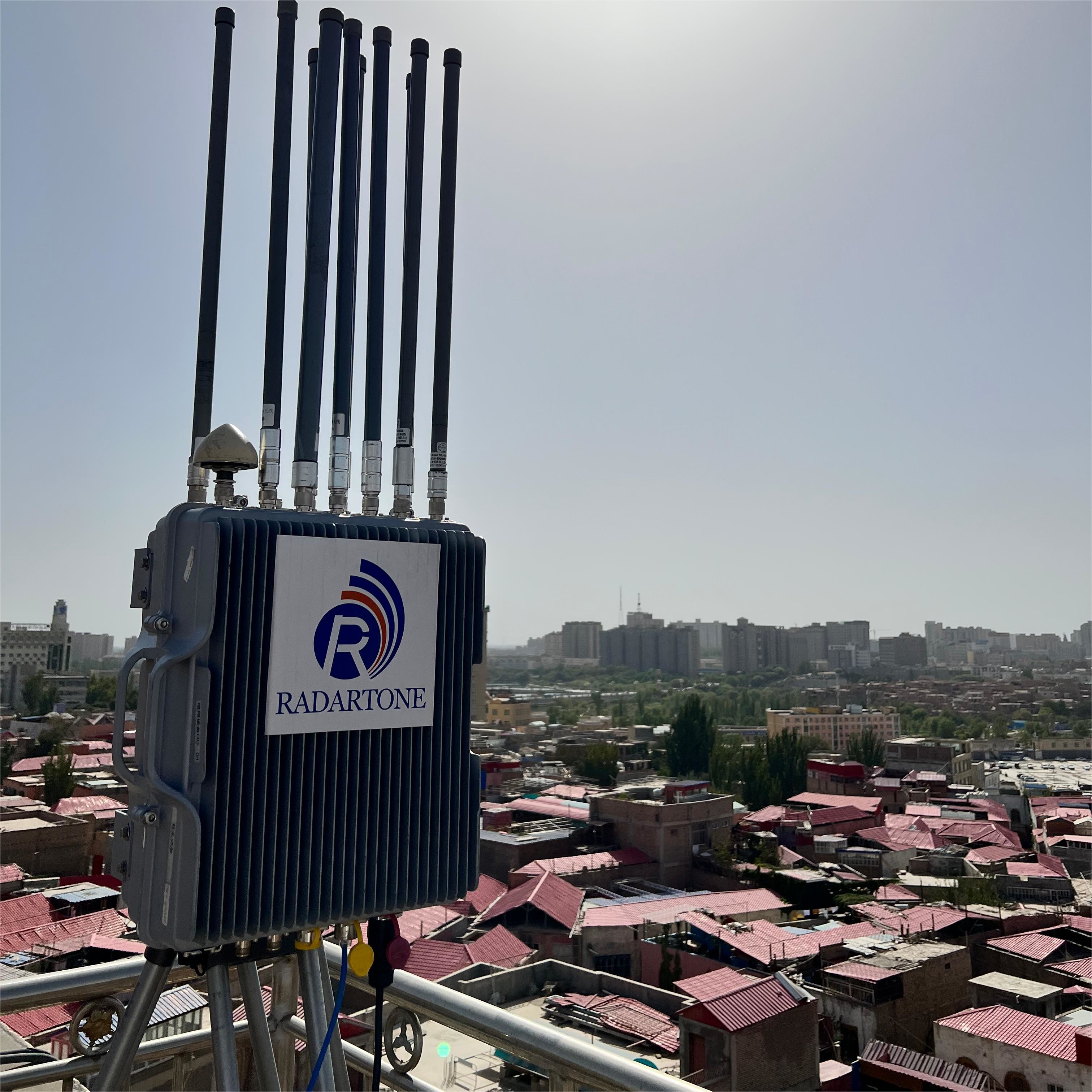

전방향 다대역 방해 안테나 시스템은 여러 개의 고리형 나선 안테나를 채택합니다.그리고 그 전송 주파수 대역은 거의 시장에서 UAV의 통신 주파수 대역을 커버 할 수 있습니다., 3개의 평면 안테나와 1개의 PCB 안테나를 포함해서 안테나의 작동 범위 내의 표적을 효과적으로 방해할 수 있습니다.그리고 방해 범위는 UAV의 방해 방지 능력에 의해 결정됩니다.이 제이머는 전방향 제이머 시스템을 채택하여 주요 영역의 항공권 보안을 효과적으로 유지할 수 있습니다.
제품 특징:
1, 환경 혼란에 강한 저항.
2낮은, 작고 느린 목표물을 탐지할 수 있는 강력한 능력.
3, 피치 조절 장치와 함께, 다양한 다른 지리적 조건에 적용됩니다.
4, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.
5, 제이머는 전방향 제이머 시스템을 채택합니다.
6, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.
7, 내부 산업급 (군용급 선택) 내장 지능형 제어 시스템은 회전판의 안정적인 제어를 실현 할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 피치 1D 활성 단계 배열 + 아지무탈 기계 스캔 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기:−10°-40° (전기 스캔 범위의 설계 값 ± 60°) | |
| 안테나 속도 | 12rpm/15rpm |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | ≥5km ((RCS=0.01m)2) |
| ≥10km ((RCS=0.1m)2) | |
| ≥12km ((RCS=1m)2) | |
| 실명 범위 | 180m |
| 결의 | 범위 해상도:10m |
| 아지무스 해상도:3° | |
| 피치 해상도:7° | |
| 정확성 | 범위 정확성 ≤5m |
| 아지무스 정확도 ≤0.5° | |
| 진사 정확도 ≤0.5° | |
| 속도 정확성 ≤0.4m/s | |
| 목표 반사 속도 | 1m/s-80m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 160W |
| 프론트엔드 장비 크기 | 700mm*385mm*160mm |
| 무게 | ≤30kg+22kg ((라더 전면 장비 + 서보 회전장) |
| 매개 변수 이름 | 매개 변수 값 |
| 카운터 모드 | 전파 간섭 억제 |
| 대목 | UAV 이미지 전송, 비행 제어 링크, 탐사 신호 |
| 카운터 주파수 대역 | 20~6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택) | |
| 카운터 타입 | 전방향 안테나 |
| 카운터 레인지 | 전체 360° 항공권 |
| 카운터 거리 | 1.5-2km (대수 범위는 모델에 따라 달라집니다) |
| 카운터 대응 시간 | 3s |
| 크기 | 550mm*500mm*300mm |
| 무게 | ≤55kg |
| 전력 소비 | 방해가 켜져:960W |
| 침입 보호 | IP67 |
