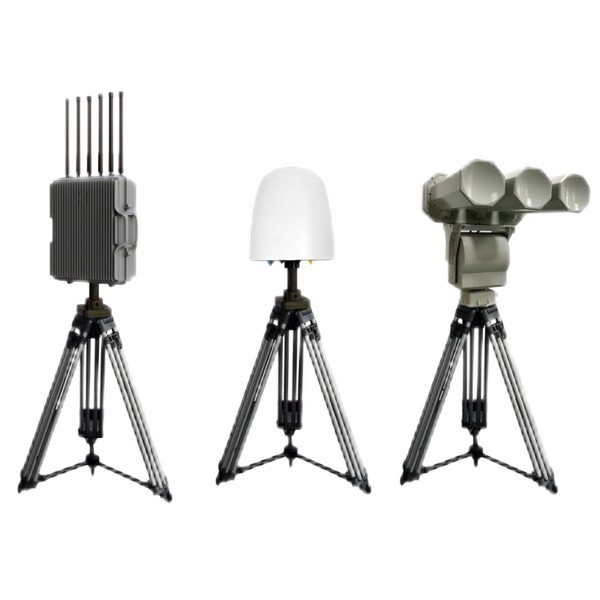

LT-Ku07A 낮은 고도 경고 레이더+ LT-UJ830Q 전방향 UAV 방해기 (선택)
제품 소개:
LT-Ku7A 일 차원 3 좌표 단계 배열 레이더는 Ku 대역에서 작동하는 낮은 고도의 감시 및 정찰 장비입니다.이 레이더는 AESA (Active Phased Array) 시스템을 채택합니다.고도 차원에서, 단계 스캔은 스캔을 위해 사용되며, 아지무트 차원에서, 기계 스캔은 360 ° 아지무트 커버리지를 달성하기 위해 스캔을 위해 사용됩니다.전체 기계는 장비의 신뢰성을 보장하기 위해 모듈형 및 고체 상태 설계를 채택.
전방향 다대역 방해 안테나 시스템은 여러 개의 고리형 나선 안테나를 채택합니다.그리고 그 전송 주파수 대역은 거의 시장에서 UAV의 통신 주파수 대역을 커버 할 수 있습니다., 3개의 평면 안테나와 1개의 PCB 안테나를 포함해서 안테나의 작동 범위 내의 표적을 효과적으로 방해할 수 있습니다.그리고 방해 범위는 UAV의 방해 방지 능력에 의해 결정됩니다.이 제이머는 전방향 제이머 시스템을 채택하여 주요 영역의 항공권 보안을 효과적으로 유지할 수 있습니다.
제품 특징:
1, 환경 혼란에 강한 저항.
2, pitch 조정 장치로, 다양한 다른 지리적 조건에 적용 가능한 안테나의 각도를 조정할 수 있습니다.
3, 배경 소음 환경에서 다중 표적을 추적하고 인식하는 기술적 어려움을 해결합니다.
4, 제이머는 전방향 제이머 시스템을 채택합니다.
5, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.
6, 내부 산업 등급 (군용 등급 선택) 내장 지능 제어 시스템은 안정적인 제어 실현 할 수 있습니다
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 아지무스 기계 기계 스캔, 피치 단계 단일 펄스 스캔, 활성 단계 배열 |
| 작동 주파수 대역 | 쿠 밴드 |
| 스캔 범위 | 아지무스: 0°-360° |
| 기울기: 0°-40° | |
| 안테나 속도 | ≤6s |
|
탐지 범위 (Pd=0)8,Pfa=10-6) |
≥5.5km ((RCS:00.01m2거짓 경보 확률 10-4발견 확률 0.8) |
| 실명 범위 | ≤200m |
| 결의 | 범위 해상도:≤10m |
| 아지무스 해상도:≤3° | |
| 피치 해상도:≤6° | |
| 최소 감지 가능한 속도: ≤0.5m/s | |
| 정확성 | 범위 정확도: ≤5m |
| 아지무스 정확도: ≤0.5° | |
| 피치 정확도:0.5° | |
| 속도 정확도:≤0.1m/s (추적 모드) | |
| 목표 반사 속도 | 0.8m/s-40m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 160W |
| 프론트엔드 장비 크기 | ≤620mm*230mm*330mm |
| 무게 | 55kg |
| 매개 변수 이름 | 매개 변수 값 |
| 카운터 모드 | 전파 간섭 억제 |
| 대목 | UAV 이미지 전송, 비행 제어 링크, 탐사 신호 |
| 카운터 주파수 대역 | 20~6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택) | |
| 카운터 타입 | 전방향 안테나 |
| 카운터 레인지 | 전체 360° 항공권 |
| 카운터 거리 | 1.5-2km (대수 범위는 모델에 따라 달라집니다) |
| 카운터 대응 시간 | 3s |
| 크기 | 550mm*500mm*300mm |
| 무게 | ≤55kg |
| 전력 소비 | 방해가 켜져:960W |
| 침입 보호 | IP67 |
