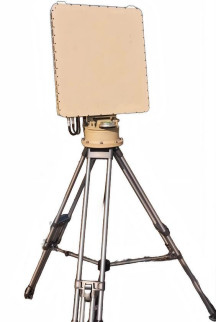

LT-X10 저고도 경고 레이더
제품 소개:
LT-X10 저고도 감시 레이더는 방위각 기계적 스캔 및 고도 디지털 다중 빔 형성 시스템을 채택하여, 해당 지역의 움직이는 표적을 24시간, 모든 기상 조건에서 지속적으로 감지하고 추적할 수 있습니다.
낮은 오경보 감지율, 높은 감도 및 높은 정확도의 장점을 가지고 있습니다. 저고도 감시 레이더 시스템은 복잡하고 혼잡한 환경에서 표적 정보를 감지하고 추출하여 전투원에게 정보 지원을 제공합니다.
주요 적용 시나리오는 국경 감시, 해상 감시 및 전장 정찰입니다.
제품 특징:
1, 팬텀 드론의 감지 반경은 ≥ 5km, 인원의 감지 반경은 ≥ 8km, 차량 및 선박의 감지 반경은 >10km이며, 방위각 커버리지 범위는 360°, 고도 커버리지 범위는 45°입니다. 기후 및 조명에 의해 감지 성능이 영향을 받지 않습니다;
2, 표적 경계 경보, 경보 로그 기록 및 재생을 위해 차폐 영역 및 경고 영역을 설정할 수 있습니다;
3, 레이더 광전 연동을 지원하여 고화질 카메라가 비디오에서 표적을 추적, 캡처 및 기록하도록 안내합니다;
4, 우수한 호환성 및 확장성, 다른 플랫폼과의 통합이 용이하며, 다중 장치 네트워킹을 지원합니다.
5, 시야 내에서 200개 이상의 움직이는 표적을 추적할 수 있으며, 표적 거리, 속도, 방향, 고도, 유형 등과 같은 실시간 정보를 출력하고 의심스러운 표적 위치 파악 및 경고 기능을 수행합니다.
| 매개변수 이름 | 매개변수 값 |
| 작동 주파수 대역 | X 대역, 9.8-10G |
| 운영 체제 | 방위각 기계적 스캔, 고도 디지털 빔 형성 (DBF) 시스템 |
| 주파수 도약 | 4 |
| 감지 범위고도 커버리지 범위 (고도 시야) |
-5～40 |
| 방향 커버리지 범위 (수평 시야) |
360 ° |
| 감지 고도 | ≥ 1000 m |
| 감지 거리 | ≥ 5KM (DJI 팬텀 4 드론), ≥ 8Km (인원), ≥ 10Km (차량) |
| 각도 측정 정확도 | 방위각: ≤ 0.4° (RMS), 피치: ≤ 0.4° (RMS) 거리 측정 정확도: ≤ 5m (RMS) |
| 사각 지대 | ≤50m |
| 안테나 속도 | 안테나 속도 30 rpm (180 °/s), 60 rpm (360 °/s)로 업그레이드 가능 |
| 동시 표적 배치 추적 | ≥ 200 배치 |
| 반경 속도 감지 범위 | 1-150m/s |
| 전력 소비 | ≤220W |
| 전압 | 220V AC/30-52V (표준 전압 48V) |
| 통신 인터페이스 | 기가비트 이더넷 |
| 환경 적응성 | 작동 온도 -40-+55 ℃, 보호 수준 IP65 (IP67 호스트 보호) |
| 무게 | ≤30Kg |
| 호스트 크기 (서보 제외) | 595*500*85mm |
| 해상도 | 4 ° (수평) 7 ° (피치) |
| 전송 전력 | ≤ 20W |
