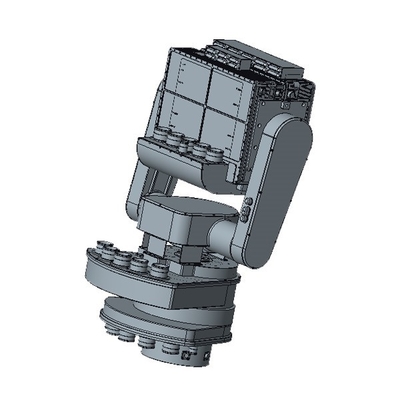

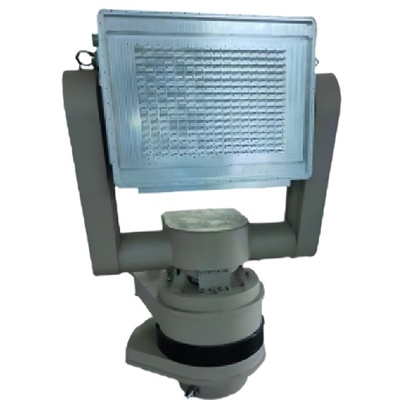

LT-AD01 2차원 레이더
제품 소개:
우리 회사에서 생산한 방공 레이더는 3 좌표, 모든 고체 상태, 완전히 일관성 있고 활발한 2차원 단계 스캔 시스템을 가지고 있습니다.그리고 전체 장치는 모듈형이 장비는 고속 목표 탐지 추적 및 위치 설정에 사용됩니다.튼튼성 및 강도 지표를 충족하는 것 외에도, 설계는 또한 많은 수의 전자 장치의 레이아웃, 설치, 배선, 냉각 및 기타 요구 사항을 고려합니다.
제품 특징:
1동시에 여러 표적을 추적하고 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 다양한 안티 강렬 혼란 알고리즘의 통합.
3, 전면 항공권 커버리지를 달성하기 위한 액티브 파즈드 어레이 안테나.
4, 장치는 크기가 작고 무게가 가볍고 고체 상태이며 높은 안정성과 신뢰성을 가지고 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 2차원 활성 단계 배열 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스 (전기 스캔):±15.5° |
| 기울기 (전기 스캔):±30° | |
| 아지무스 (기계 스캔): 0°-360° | |
| 기울기 (기계 스캔): 0°-90° | |
| 안테나 속도 | ≤10rpm |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | ≥8km (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| 실명 범위 | 240m |
| 결의 | 범위 해상도:15m |
| 아지무스 해상도 ≥5° | |
| 피치 해상도 ≥9° | |
| 정확성 | 범위 정확성 ≥20m |
| 아지무스 정확성 ≥0.8° | |
| 픽스 정확성 ≥0.8° | |
| 목표 반사 속도 | 0.8m/s-100m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 256W |
| 프론트엔드 장비 크기 | ≤686mm*411mm*145mm |
| 무게 | ≤55kg |
