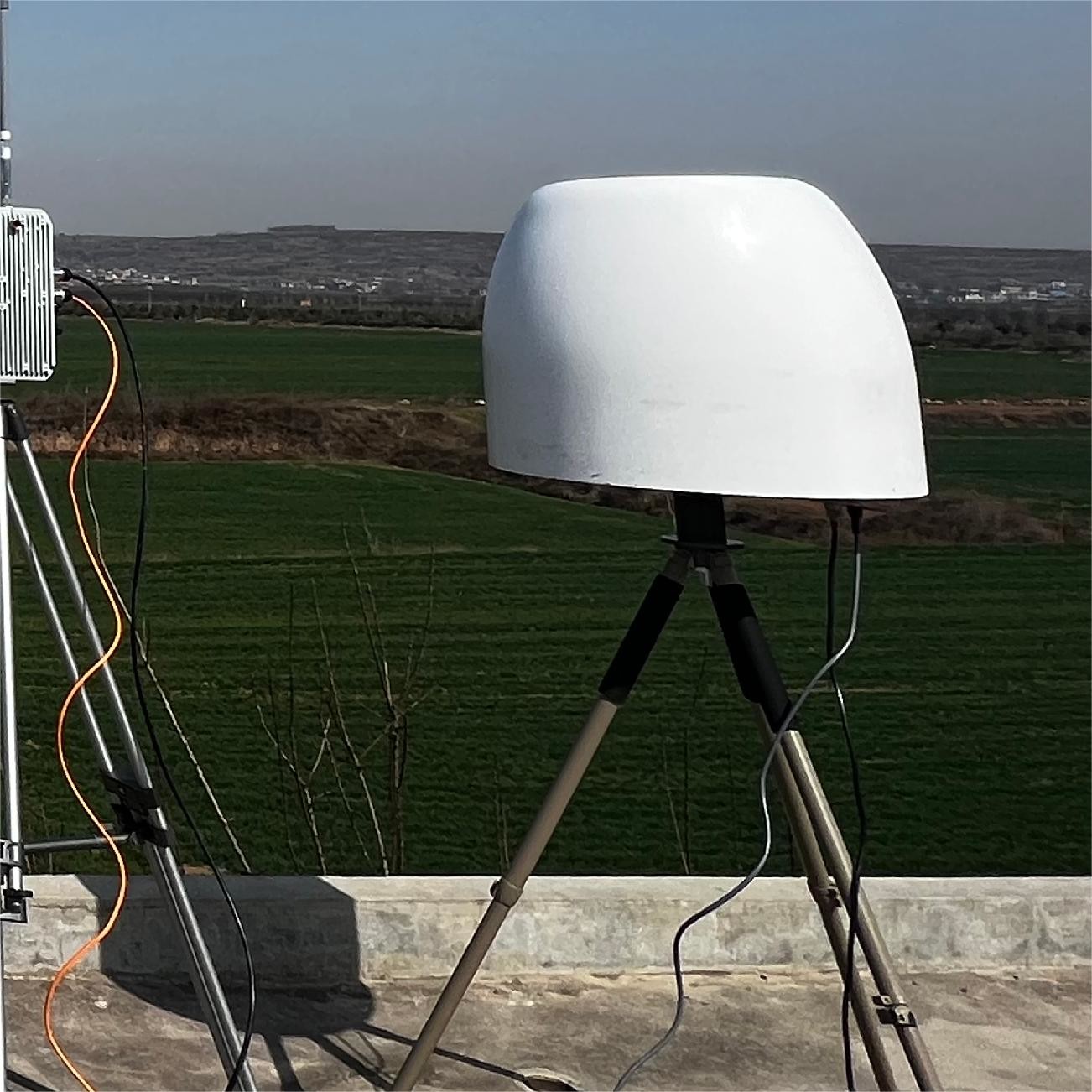

LT-FSP360 4면 단계 배열 레이더 + LT-RFS50 UAV 탐지 및 방향 탐지 장비 (선택)
제품 소개:
우리 회사에서 생산 한 4면 단계 배열 레이더는 AESA (ActivePhased Array) 시스템을 채택합니다. 운영 주파수 대역은 X 대역이며 주파수 범위는 9.0GHz에서 10.0GHz입니다.여러 가지 구조적 변혁은 다른 작업 규정에 따라 설계될 수 있습니다., 그리고 더 높은 데이터 속도는 다중 배열 유형을 형성함으로써 달성될 수 있습니다.
현재 많은 UAV 간섭 이벤트가 자주 발생하며 주요 영역에서 UAV 제어 문제는 특히 눈에 띄고 있습니다.이 LT-RFS50는 UAV의 원격 제어 신호와 이미지 전송 신호를 잠금하기 위해 고성능 무선 정찰 장비를 사용합니다., 그리고 탐지, 추적, 위치, 그리고 UAV의 궤도 표시를 수행, 그래서 모든 날씨에 도달 할 수 있습니다,자동 검색 및 탐지 수행을 위해 무인 항공기의 불법 침입에 대한 맹인 구역 및 장거리, 방향 탐색, 추적 및 위치 설정 주요 영역의 보안 요구를 충족 할 수 있습니다.
제품 특징:
1정보 획득 능력: 동시에 여러 표적을 추적하고, 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 강력한 반더더기 능력: 다양한 반더더기 알고리즘의 통합.
3, 항공 공간 커버리지 능력: 활성 단계 배열 안테나는 전체 항공 공간의 커버리지를 실현합니다.
4환경 적응력: 장치의 크기는 작고 무게는 가볍고 고체 상태이며 안정성과 신뢰성이 높습니다.
5이 시스템은 가까운 거리와 먼 거리에서 UAV를 감지합니다.
6, 다양한 응용 환경에 맞게 UAV 및 운영자 추적 기능을 갖습니다.
7, 독립적이고 네트워크 (교차 위치) 동작 모드를 지원하여 우수한 확장성을 제공합니다.
8, UAV에 대한 흑백 목록 인식을 지원합니다.
9, 간섭 대책 장비 또는 시스템 플랫폼과의 연결을 촉진하기 위해 확장 인터페이스를 제공합니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 2차원 활성 단계 배열, 4면 배열 구조 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스: 360° |
| 기울기:-10°-20° | |
| 범위:0.24km-26km | |
| 전기 스캔 아지무스:±50° | |
| 전기 스캔 피치: ± 15 ° | |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | 차량까지 탐지 범위 ≥25km |
| 사람까지 탐지 범위≥11.5km | |
| 탐지 범위: UAV ≥6km | |
| 실명 범위 | 240m |
| 결의 | 범위 해상도:10m |
| 아지무스 해상도:5° (정상) | |
| 피치 해상도:8° (정상) | |
| 정확성 | 범위 정확도:5m |
| 아지무스 정확도:0.4° | |
| 피치 정확도:00.6° | |
| 속도 정확성: 1m | |
| 목표 반사 속도 | 0.8m/s-20m/s |
| 목표물 추적 능력 | 처리 된 점의 수 ≥ 150 팩 |
| 전력을 전송 | 224w |
| 장비 크기 | ≤680mm*400mm*205.6mm |
| 무게 | ≤28kg (일면 배열) |
| - 네매개 변수 이름 | 매개 변수 값 |
| 탐지 주파수 범위 | 200MHz~6000MHz |
| 초점 대역: 04,0.9,1.4,2.4,5.2,5.8GHz | |
| 탐지 방법 | 수동 라디오 자동 감지, 수동 신호 수신 |
| 탐지 거리 | 5-10km ((범위 모델에 따라 달라집니다, UAV 전송 전력 >0.1W) |
| 탐지 범위 | 전방향 탐지 |
| 표적 탐지 수 | 60개 이상의 UAV를 동시에 탐지합니다. |
| 정확성 | 방향 탐지 정확도 ≤3° |
| 다국적 위치 정밀도 ≤ 5% | |
| 검출 성공률 | ≥98% |
| 탐지 반응 시간 | ≤:3s |
| 크기 | 450mm*400mm |
| 무게 | ≤10kg |
| 침입 보호 | IP67 |
| 사용 | 독립 및 네트워크 (교차 위치) 동작 모드를 지원합니다. |
