4면 단계적 배열 감시 레이더 시스템

1SET
MOQ
협상 가능
가격

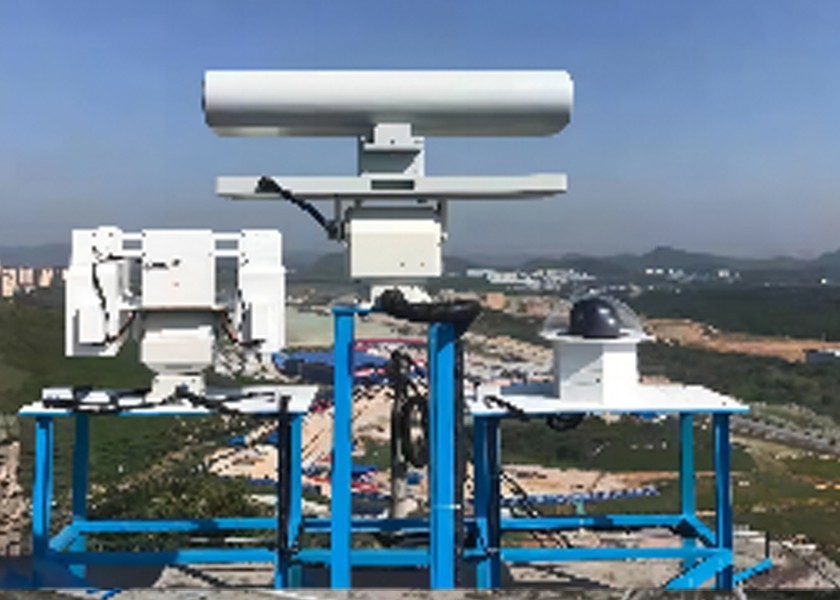

4면 단계적 배열 감시 레이더 시스템
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 2차원 능동 위상 배열, 4면 배열 구조
작동 주파수 대역: X 밴드
주사 범위: 방위각:360°,피치:-10°-20°,범위:0.24km-26km,전기 스캐닝 방위각:±50°,전기 스캐닝 피치:±15 °
감지 범위(Pd=0.8, Pfa=10-6): 차량 감지 범위: ≥25km,사람 감지 범위: ≥11.5km,UAV 감지 범위: ≥6km
블라인드 범위: 240m
결의: 범위 해상도:10m, 아지무스 해상도:5° (정상), 피치 해상도:8° (정상)
강조하다:

단계적 레이어 감시 레이더 시스템

,

4면 드론 탐지 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-FSP360 + LT-UJ830D
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-FSP360 4면 단계 배열 레이더+LT-UJ830D 방향형 UAV 방해기(선택)

제품 소개:


우리 회사에서 생산 한 4면 단계 배열 레이더는 AESA (ActivePhased Array) 시스템을 채택합니다. 운영 주파수 대역은 9.0GHz에서 10.0GHz까지의 주파수 범위를 가진 X 대역입니다.여러 가지 구조적 변환은 다른 작업 요구 사항에 따라 설계 될 수 있습니다., 더 높은 데이터 속도는 여러 배열 유형을 형성함으로써 달성 할 수 있습니다.


드론 제머는 주로 2차원 회전 테이블, 안테나 시스템, 서보 제어 시스템, 휴대용 전원 공급 장치, 삼각기, 상부 컴퓨터 소프트웨어 등으로 구성됩니다.그 전송 주파수 대역은 거의 현재 시장에 있는 UAV 통신 주파수 대역을 커버합니다., 안테나 범위 내의 목표물을 효과적으로 방해 할 수 있습니다. 동시에, 제이머는 고정도 서보 전송 및 제어 시스템을 채택합니다.UAV 감시 레이더 네트워크에 연결되면 자동으로 추적하고 방해 할 수 있습니다..

제품 특징:
1정보 획득 능력: 동시에 여러 표적을 추적하고, 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 강력한 반더더기 능력: 다양한 반더더기 알고리즘의 통합.
3, 항공 공간 커버리지 능력: 활성 단계 배열 안테나는 전체 항공 공간을 커버 할 수 있습니다.
4환경 적응력: 장치의 크기는 작고 무게는 가볍고 고체 상태이며 안정성과 신뢰성이 높습니다.

5, 턴테이블의 외부 껍질은 고강성 알루미늄 합금으로 만들어져 견고하고 아름답습니다.
6, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 워크 기어 전송을 사용합니다.
7, 내부 산업급 (군용급 선택) 내장 지능형 제어 시스템은 회전대의 안정적인 제어 효과를 실현 할 수 있습니다.



매개 변수 이름 매개 변수 값
레이더 시스템 2차원 활성 단계 배열, 4면 배열 구조
작동 주파수 대역 X 밴드
스캔 범위 아지무스: 360°
기울기:-10°-20°
범위:0.24km-26km
전기 스캔 아지무스:±50°
전기 스캔 피치: ± 15 °
탐지 범위 (Pd=0)8,Pfa=10-6) 차량까지 탐지 범위 ≥25km
사람까지 탐지 범위≥11.5km
탐지 범위: UAV ≥6km
실명 범위 240m
결의 범위 해상도:10m
아지무스 해상도:5° (정상)
피치 해상도:8° (정상)
정확성 범위 정확도:5m
아지무스 정확도:0.4°
피치 정확도:00.6°
속도 정확성: 1m
목표 반사 속도 0.8m/s-20m/s
목표물 추적 능력 처리 된 점의 수 ≥ 150 팩
전력을 전송 224w
장비 크기 ≤680mm*400mm*205.6mm
무게 ≤28kg (일면 배열)



매개 변수 이름 매개 변수 값
카운터 모드 전파 간섭 억제
대목 UAV 이미지 전송, 비행 제어 링크, 탐사 신호
카운터 주파수 대역 20~6000MHz
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택)
카운터 타입 PTZ와 함께 방향 안테나
카운터 레인지 수평 360°, 기울기 ± 60°
카운터 거리 3-5km (계산자 범위는 모델에 따라 다릅니다)
카운터 대응 시간 3s
크기 50mm*450mm*750mm
무게 ≤60kg
전력 소비 간섭 가동:970W
침입 보호 IP67
