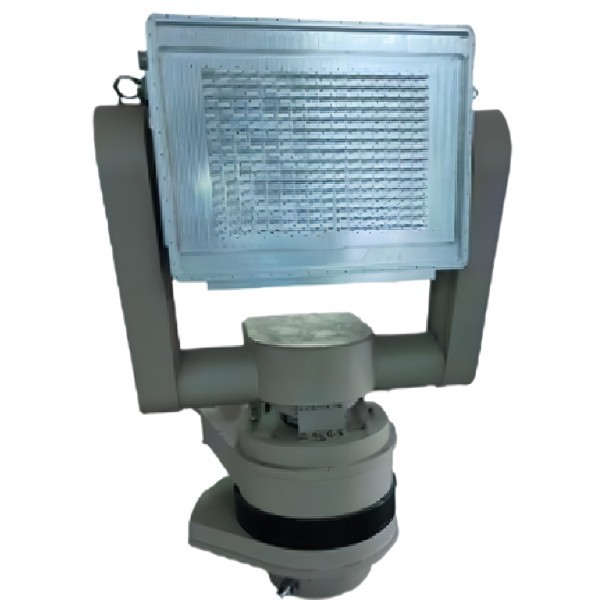

LT-AD01 2D 단계 배열 레이더 + LT-B3 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)
제품 소개:
우리 회사에서 생산한 방공 레이더는 3 좌표의 고체 상태, 완전히 일관성 있고 활발한 2차원 단계 스캔 시스템을 가지고 있습니다.그리고 전체 장치는 모듈형, 모든 고체 상태 설계 장비의 신뢰성을 보장하기 위해. 장비는 고속 목표 탐지, 추적 및 위치 설정에 사용됩니다.딱딱함과 강도 지표가 충족되는 것 외에도, 디자인은 또한 많은 수의 전자 장치의 레이아웃, 설치, 배선, 냉각 및 기타 요구 사항을 고려합니다.

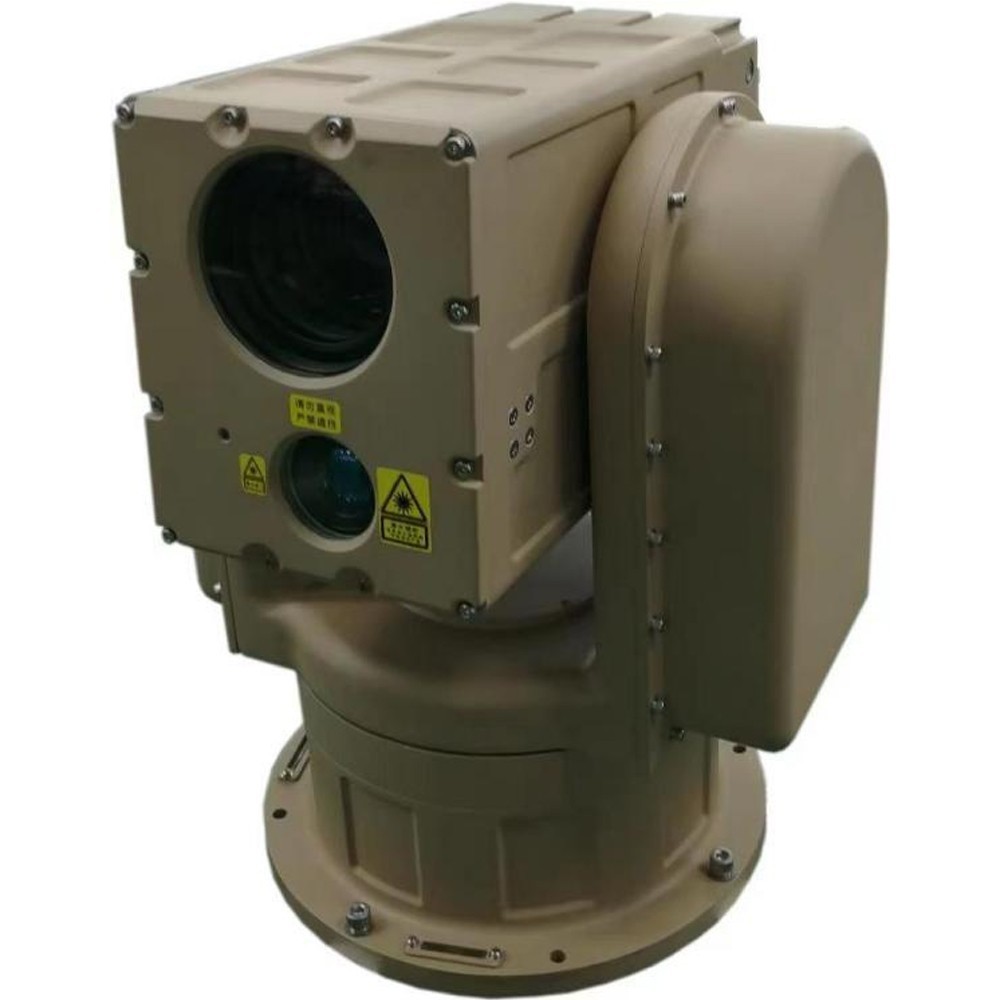

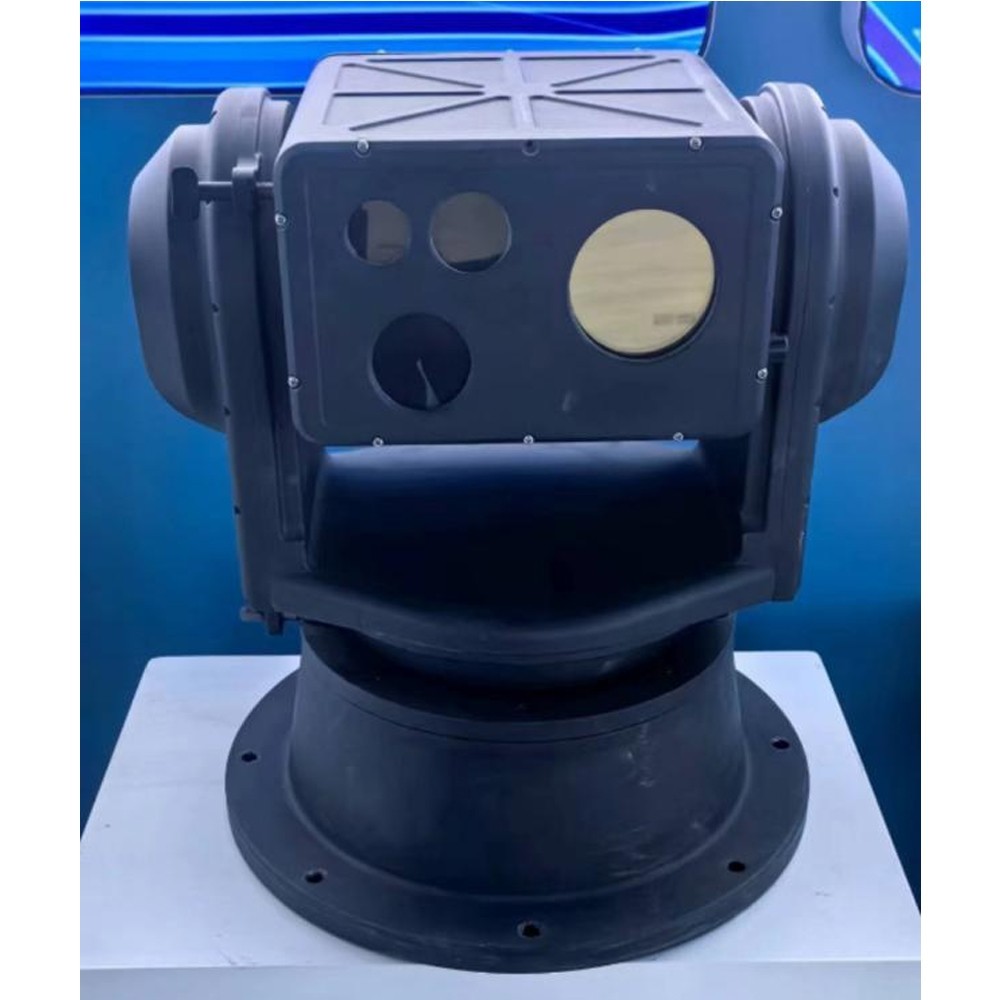

LT-B3는 유연성과 기동성을 갖추고 있어 낮은 고도에서 비행하는 목표물을 무제한 위치에서 공격할 수 있습니다.잠금 추적, 감지 및 경고. 냉각되지 않은 적외선 열영상기, 가시광선 카메라, 레이저 거리 측정기 및 지능 알고리즘 모듈과 통합무인 연속 모니터링 작업을 낮과 밤 모두 수행 할 수 있습니다.동시에 적외선 열영상 야간 시력 기술을 채택하고 있으며, 잘 숨기고, 안개로 침투하는 강력한 능력을 가지고 있으며, 빛의 근원에 의해 제한되지 않습니다.연결 된 레이더 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다., 라디오 탐지 시스템 및 전체 주파수 방해 시스템.
제품 특성:
1동시에 여러 표적을 추적하고 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 다양한 안티 강렬 혼란 알고리즘의 통합.
3, 전면 항공권 커버리지를 달성하기 위한 액티브 파즈드 어레이 안테나.
4, 장치는 크기가 작고 무게가 가볍고 고체 상태이며 높은 안정성과 신뢰성을 가지고 있습니다.
5, 멀티 포지션 지능형 인식 자동 초점 기술, 다양한 초점 방법과 발사 방법을 통해 빠른 초점을 달성 할 수 있습니다.
6, 프론트 엔드 장치 제어 소프트웨어는 네트워크를 통해 온라인으로 업그레이드 할 수 있으며 향후 유지보수를 훨씬 용이하게합니다.
7, 3D 포지셔닝 기능은 박스를 선택 할 때 확대하고 클릭하여 센터 할 수 있으며 장치 작동을 용이하게합니다.
8턴테이블 재충전 PTZ 자기 테스트는 사용자가 설정 한 제로 위치 또는 전력 고장 위치로 되돌릴 수 있습니다. 원격 재부팅 기능을 지원합니다.
9, 보편적인 변속 속도 회전 테이블은 모든 라운드 맹각 모니터링과 고 정밀 위치를 달성합니다.
10껍질의 전문적인 디자인, 아름답고 가볍고 견고하고 고온에 저항하고, 부식 저항하고, 방수하고, 산성 비에 저항합니다.
11가동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.
12, 지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 갖추고 있으며, 공기 표적 정보에 대한 피드백을 제공할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 2차원 활성 단계 배열 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스 (전기 스캔):±15.5° |
| 기울기 (전기 스캔):±30° | |
| 아지무스 (기계 스캔): 0°-360° | |
| 기울기 (기계 스캔): 0°-90° | |
| 안테나 속도 | ≤10rpm |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | ≥8km (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| 실명 범위 | 240m |
| 결의 | 범위 해상도:15m |
| 아지무스 해상도 ≥5° | |
| 피치 해상도 ≥9° | |
| 정확성 | 범위 정확성 ≥20m |
| 아지무스 정확성 ≥0.8° | |
| 픽스 정확성 ≥0.8° | |
| 목표 반사 속도 | 0.8m/s-100m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 256W |
| 프론트엔드 장비 크기 | ≤686mm*411mm*145mm |
| 무게 | ≤55kg |
| 매개 변수 이름 | 매개 변수 값 |
| 가시광선 해상도 | 2MP / 4MP / 8MP 선택 |
| 가시성 렌즈 초점 길이 | 500mm |
| 적외선 해상도 | 384X256/640X512 /1280X1024 선택 사항 |
| 적외선 렌즈 초점 길이 | 30~180mm 6x 광 확대 |
| 레이저 거리 측정 | 파장 1570nm |
| 전력:3km ((0.3m UAV) | |
| 작동 주파수:1Hz | |
| 광적 이미지 안정화 | 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다. |
| 회전기 위치 정확성 | ±0.01 |
| 회전기 추적 정확성 | 1mrad |
| 턴테이블 각 범위 | 수평 0-360° 무한 위치 연속 회전 |
| 피치 ± 90 | |
| 회전기 이동 속도 | 수평 최대 100°/S |
| 기울기 최대 80°/S | |
| 전체 기계 는 환경 에 적응 한다 | -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다. |
| 전체 전력 소비 | 300W |
| 전원 공급 | DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치 |
| 외부 인터페이스 | 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등 |
| 무게 | 45kg |
| 크기 | 420mm × 280mm × 385mm (다른 구성은 실제 조건에 따라 달라집니다.) |
