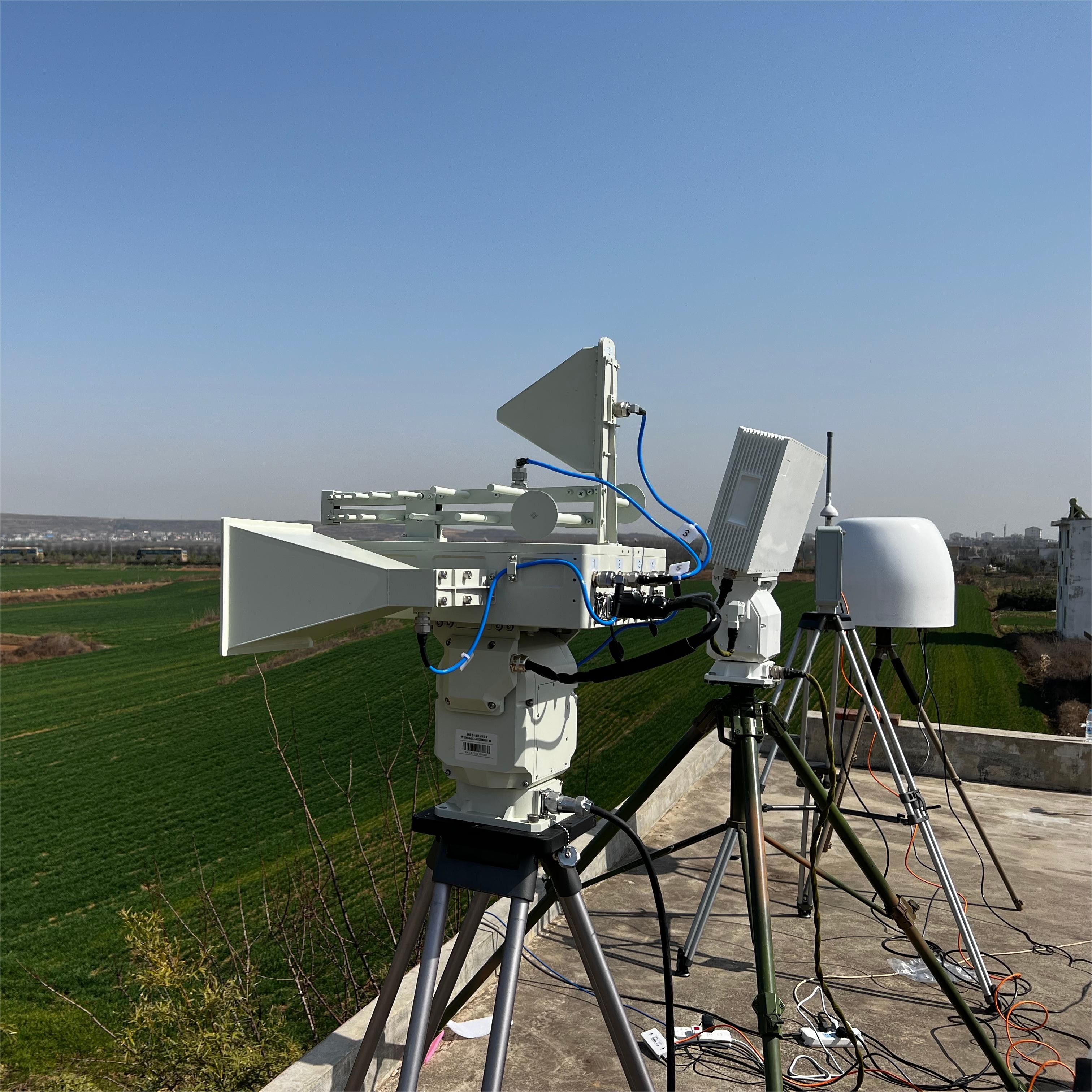

무인 항공기 방향성 액티브 페지드 어레이 레이더, 지상 기반 감시 레이더

1SET
MOQ
협상 가능
가격
무인 항공기 방향성 액티브 페지드 어레이 레이더, 지상 기반 감시 레이더
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 2차원 능동 위상 배열, 4면 배열 구조
작동 주파수 대역: X 밴드
주사 범위: 방위각:360°,피치:-10°-20°,범위:0.24km-26km,전기 스캐닝 방위각:±50°,전기 스캐닝 피치:±15 °
감지 범위(Pd=0.8, Pfa=10-6): 차량 감지 범위: ≥25km,사람 감지 범위: ≥11.5km,UAV 감지 범위: ≥6km
블라인드 범위: 240m
결의: 범위 해상도:10m, 아지무스 해상도:5° (정상), 피치 해상도:8° (정상)
강조하다:

모든 기상 단계 배열 레이더

,

지상 기반 단계 배열 레이더

,

드론 방향 지상 감시 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-FSP360 + LT-UDA 시리즈
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-FSP360 4면 단계 배열 레이더+ LT-UDA 시리즈 UAV 위치 조정 대책 통합 장비 (선택)



제품 소개:


우리 회사에서 생산 한 4면 단계 배열 레이더는 AESA (ActivePhased Array) 시스템을 채택합니다. 운영 주파수 대역은 9.0GHz에서 10.0GHz까지의 주파수 범위를 가진 X 대역입니다.여러 가지 구조적 변환은 다른 작업 요구 사항에 따라 설계 될 수 있습니다., 그리고 더 높은 데이터 속도는 다중 배열 유형을 형성함으로써 달성될 수 있습니다.



UAV 방향 탐지 및 위치 대응 장비는 UAV 탐지 및 경고, 표적 인식, 방향 탐지, 위치, 간섭 제거,그리고 통제탑재 부품, 고정 설치 부품 및 임시 배치 부품으로 장착 할 수 있으므로 유연하고 여러 시나리오 응용 프로그램에 적합합니다.



제품 특징:


1정보 획득 능력: 동시에 여러 표적을 추적하고, 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 강력한 반더더기 능력: 다양한 반더더기 알고리즘의 통합.
3, 항공 공간 커버리지 능력: 활성 단계 배열 안테나는 전체 항공 공간의 커버리지를 실현합니다.
4환경 적응력: 장치의 크기는 작고 무게는 가볍고 고체 상태이며 안정성과 신뢰성이 높습니다.

5검출 및 위치: 수동 및 수동 스펙트럼 검출을 사용하여 검출 주파수는 20MHz-6GHz입니다.다중 배열 방향 탐지 및 위치 안테나는 탐지 영역에서 드론에서 무선 신호를 수신하는 데 사용됩니다.무선 프로토콜 분석 기술을 사용하여 시스템은 자동으로 위도와 경도 좌표 정보, 고도, 속도, 방향,그리고 일반적으로 사용되는 드론의 모델, 이륙지, 그리고 다른 정보.

6간섭 제거: 고속 디지털 주파수 스카이핑 기술을 채택하여 전자기 간섭을 통해 UAV 탐사, 원격 제어,이미지 전송 통신 신호, UAV를 비행이나 착륙으로 되돌릴 수 있도록 하고, 지정된 UAV에 대한 정확한 간섭을 달성할 수 있도록,또한 응용 환경과 요구 사항에 따라 다른 안테나 모양으로 구성 할 수 있습니다., 지역 커버리지의 요구 사항을 충족하기 위해 가장 경제적이고 최고의 성능을 달성하기 위해.

7, 제어 플랫폼: SOA 아키텍처를 기반으로, 응용 프로그램과 같은 여러 액세스 방법을 가진 웹 페이지를 제공합니다.20개 이상의 UAV 탐지 및 대책 장치의 접근 및 관리 통제를 가능하게 합니다., 그리고 레이더, 광전자, 속임수 등을 포함한 다른 UAV 대책 시스템이나 장치에 대한 미래의 확장을 지원합니다.



매개 변수 이름 매개 변수 값
레이더 시스템 2차원 활성 단계 배열, 4면 배열 구조
작동 주파수 대역 X 밴드
스캔 범위 아지무스: 360°
기울기:-10°-20°
범위:0.24km-26km
전기 스캔 아지무스:±50°
전기 스캔 피치: ± 15 °
탐지 범위 (Pd=0)8,Pfa=10-6) 차량까지 탐지 범위 ≥25km
사람까지 탐지 범위≥11.5km
탐지 범위: UAV ≥6km
실명 범위 240m
결의 범위 해상도:10m
아지무스 해상도:5° (정상)
피치 해상도:8° (정상)
정확성 범위 정확도:5m
아지무스 정확도:0.4°
피치 정확도:00.6°
속도 정확성: 1m
목표 반사 속도 0.8m/s-20m/s
목표물 추적 능력 처리 된 점의 수 ≥ 150 팩
전력을 전송 224w
장비 크기 ≤680mm*400mm*205.6mm
무게 ≤28kg (일면 배열)



매개 변수 이름 매개 변수 값
탐지 장비 탐지 주파수 범위 30MHz-6GHz
초점 대역: 04, 0.9, 1.4, 2.45.25,8 GHz (선택)
탐지 방법 수동 라디오 자동 감지, 수동 신호 수신
탐지 거리 5-10km (범위 모델에 따라 달라집니다. UAV 전송 전력 >0.1W)
탐지 범위 전방향 탐지
표적 탐지 수 60개 이상의 UAV를 동시에 탐지합니다.
정확성 방향 탐지 정확도 ≤3° (RMS)
위치 정밀도≤10m
카운터 장비 카운터 모드 전파 간섭 억제
대목 UAV 이미지 전송, 비행 제어 링크, 탐사 신호
카운터 주파수 대역 20~6000MHz
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택)
카운터 레인지 선택적 전방향 또는 방향성 구성
카운터 거리 방향: 3-5km (계산 범위는 모델에 따라 다릅니다)
전방향: 1.5-2km (계산 범위는 모델에 따라 다릅니다)
시스템 통합 크기 탐지장비:450mm*400mm
카운터 장비:550mm*500mm*300mm
무게 ≤45kg
전력 소비 감지 가동:55W
방해가 켜져:960W
침입 보호 IP67
