2차원 배열 방공 방어 레이더 및 UAV 식별 및 위치 장비

1SET
MOQ
협상 가능
가격

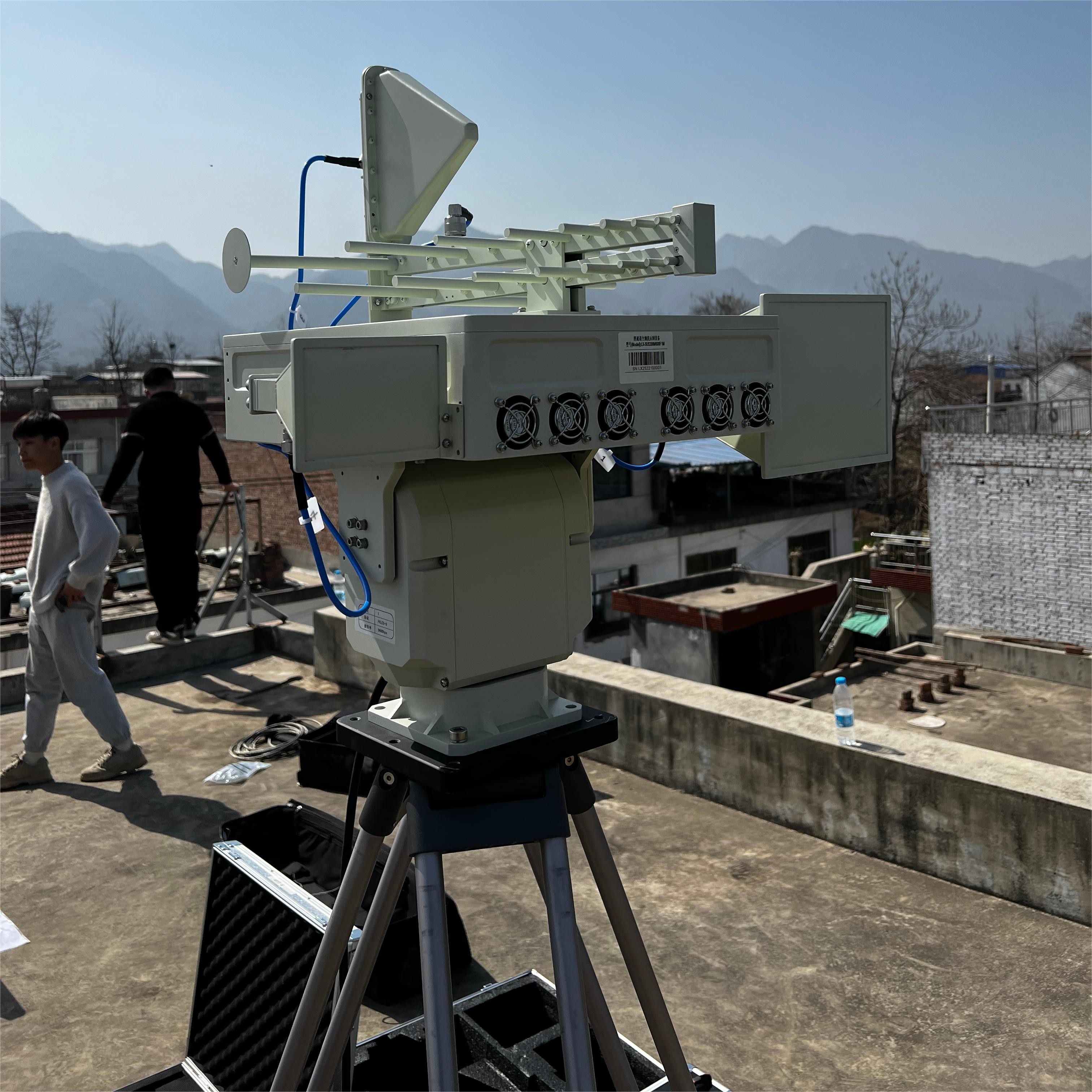

2차원 배열 방공 방어 레이더 및 UAV 식별 및 위치 장비
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 2D 액티브 위상 배열
작동 주파수 대역: X 밴드
주사 범위: 방위각(전기 스캐닝): ±15.5°, 피치(전기 스캐닝): ±30°, 방위각(기계적 스캐닝): 0°-360°, 피치(기계적 스캐닝): 0°-90°
안테나 속도: 10rpm 이하
감지 범위(Pd=0.8, Pfa=10-6): ≥8km (RCS=0.01m²), ≥15.5km (RCS=0.1m²), ≥25km (RCS=1m²)
블라인드 범위: 240m
강조하다:

256W UAV 레이더 시스템

,

UAV 식별 위치 레이더 시스템

,

2D 단계 배열 방공 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-AD01 + LT-RFS30+
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-AD01 2차원 레이더+ LT-RFS30+ UAV 탐지 및 위치 설정 장비 (선택)

제품 소개:


우리 회사에서 생산한 방공 레이더는 3 좌표, 모든 고체 상태, 완전히 일관성 있고 활발한 2차원 단계 스캔 시스템을 가지고 있습니다.그리고 전체 장치는 모듈형이 장비는 고속 목표 탐지 추적 및 위치 설정에 사용됩니다.튼튼성 및 강도 지표를 충족하는 것 외에도, 설계는 또한 많은 수의 전자 장치의 레이아웃, 설치, 배선, 냉각 및 기타 요구 사항을 고려합니다.


UAV 식별 및 위치 장비는 주로 모든 종류의 UAV 원격 제어 및 이미지 전송 라디오 신호를 감지하고 식별하고 방향과 위치를 측정하는 데 사용됩니다.UAV 궤도를 추적하고 표시합니다., 운영자가 보호구역의 UAV 상황을 모니터링하는 것을 용이하게 하고 동시에 정찰과 조기 경고, 정확한 식별 능력을 갖습니다.흑백 목록, UAV 정밀 제어 기술 프로그램에서 친구 또는 적 사이의 식별, 그리고 조기 경고와 경보.

제품 특징:
1동시에 여러 표적을 추적하고 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 다양한 안티 강렬 혼란 알고리즘의 통합.
3, 전면 항공권 커버리지를 달성하기 위한 액티브 파즈드 어레이 안테나.
4, 장치는 크기가 작고 무게가 가볍고 고체 상태이며 높은 안정성과 신뢰성을 가지고 있습니다.

5이 시스템은 UAV가 5,000m의 모니터링 거리를 가진 가까운 거리와 먼 거리의 효과적인 범위를 가지고 있음을 발견했습니다.

6방향 탐지 정확도 ≤3°

7, 다양한 응용 환경에 맞게 UAV 및 운영자 추적 기능을 갖습니다.

8, 독립적이고 네트워크 (교차 위치) 동작 모드를 지원하여 우수한 확장성을 제공합니다.

9드론의 흑백 목록 인식을 지원합니다. 정확성 공격에 대해 친구와 적을 구별합니다.



매개 변수 이름 매개 변수 값
레이더 시스템 2차원 활성 단계 배열
작동 주파수 대역 X 밴드
스캔 범위 아지무스 (전기 스캔):±15.5°
기울기 (전기 스캔):±30°
아지무스 (기계 스캔): 0°-360°
기울기 (기계 스캔): 0°-90°
안테나 속도 ≤10rpm
탐지 범위 (Pd=0)8,Pfa=10-6) ≥8km (RCS=0.01m2)
≥15.5km ((RCS=0.1m2)
≥25km ((RCS=1m2)
실명 범위 240m
결의 범위 해상도:15m
아지무스 해상도 ≥5°
피치 해상도 ≥9°
정확성 범위 정확성 ≥20m
아지무스 정확성 ≥0.8°
픽스 정확성 ≥0.8°
목표 반사 속도 0.8m/s-100m/s
목표물 추적 능력 ≥200전차
전력을 전송 256W
프론트엔드 장비 크기 ≤686mm*411mm*145mm
무게 ≤55kg



매개 변수 이름 매개 변수 값
탐지 주파수 범위 30MHz~6000MHz
초점 대역: 04,0.9,1.4,2.4,5.2,5.8GHz
탐지 방법 수동 라디오 자동 감지, 수동 신호 수신
탐지 거리 3km ((범위 모델에 따라 달라집니다, UAV 전송 전력 >0.1W)
탐지 범위 전방향 탐지
표적 탐지 수 20개 이상의 UAV를 동시에 탐지합니다.
6개 이상의 UAV의 동시에 위치
정확성 방향 탐지 정확도≤1.5°
위치 정밀도≤10m
검출 성공률 ≥98%
탐지 반응 시간 ≤3s
크기 215mm*280mm
무게 ≤3kg
침입 보호 IP67
사용 4개 이상의 장치가 네트워크에 연결되어 있습니다.
