X 대역 4면 단계 배열 레이더 AESA 시스템

1SET
MOQ
협상 가능
가격
X 대역 4면 단계 배열 레이더 AESA 시스템
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 2차원 능동 위상 배열, 4면 배열 구조
작동 주파수 대역: X 밴드
주사 범위: 방위각:360°,피치:-10°-20°,범위:0.24km-26km,전기 스캐닝 방위각:±50°,전기 스캐닝 피치:±15 °
감지 범위(Pd=0.8, Pfa=10-6): 차량 감지 범위: ≥25km,사람 감지 범위: ≥11.5km,UAV 감지 범위: ≥6km
블라인드 범위: 240m
결의: 범위 해상도:10m, 아지무스 해상도:5° (정상), 피치 해상도:8° (정상)
강조하다:

4면 단계적 레이더

,

x 대역 단계 배열 레이더

,

국경 보안 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-FSP360
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

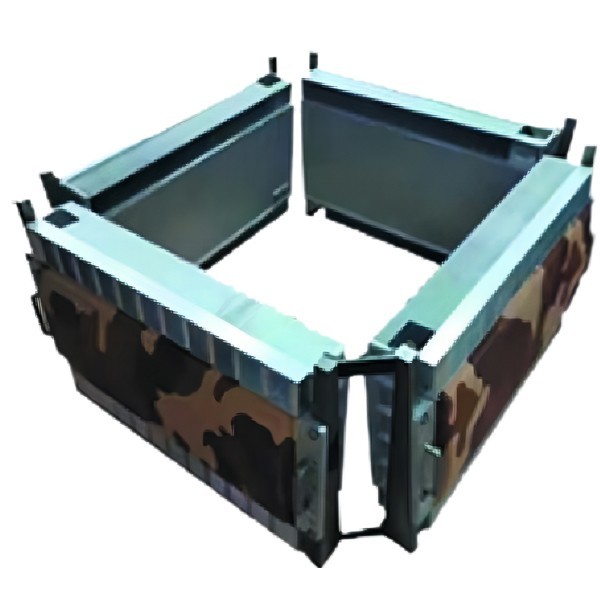

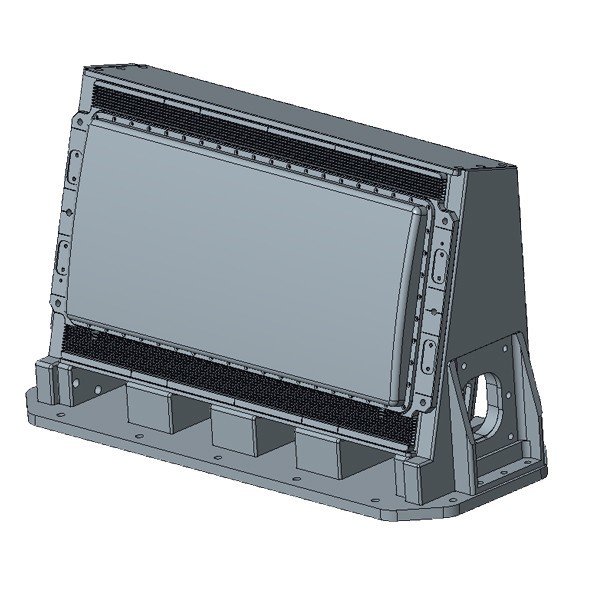

LT-FSP360 4면 단계 배열 레이더



제품 소개:


우리 회사에서 생산 한 4면 단계 배열 레이더는 AESA (ActivePhased Array) 시스템을 채택합니다. 운영 주파수 대역은 9.0GHz에서 10.0GHz까지의 주파수 범위를 가진 X 대역입니다.여러 가지 구조적 변환은 다른 작업 요구 사항에 따라 설계 될 수 있습니다., 더 높은 데이터 속도는 여러 배열 유형을 형성함으로써 달성 할 수 있습니다.



제품 특징:


1정보 획득 능력: 동시에 여러 표적을 추적하고, 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 강력한 반더더기 능력: 다양한 반더더기 알고리즘의 통합.
3, 항공 공간 커버리지 능력: 활성 단계 배열 안테나는 전체 항공 공간의 커버리지를 실현합니다.
4환경 적응력: 장치의 크기는 작고 무게는 가볍고 고체 상태이며 안정성과 신뢰성이 높습니다.



매개 변수 이름 매개 변수 값
레이더 시스템 2차원 활성 단계 배열, 4면 배열 구조
작동 주파수 대역 X 밴드
스캔 범위 아지무스: 360°
기울기:-10°-20°
범위:0.24km-26km
전기 스캔 아지무스:±50°
전기 스캔 피치: ± 15 °
탐지 범위 (Pd=0)8,Pfa=10-6) 차량까지 탐지 범위 ≥25km
사람까지 탐지 범위≥11.5km
탐지 범위: UAV ≥6km
실명 범위 240m
결의 범위 해상도:10m
아지무스 해상도:5° (정상)
피치 해상도:8° (정상)
정확성 범위 정확도:5m
아지무스 정확도:0.4°
피치 정확도:00.6°
속도 정확성: 1m
목표 반사 속도 0.8m/s-20m/s
목표물 추적 능력 처리 된 점의 수 ≥ 150 팩
전력을 전송 224w
장비 크기 ≤680mm*400mm*205.6mm
무게 ≤28kg (일면 배열)
