2차원 액티브 패스 어레이 국경 레이더, 드론 감시 레이더
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
작동 주파수 대역: X 밴드
주사 범위: 0.24km-26km
블라인드 범위: 240m
목표 반경 속도: 0.8m/s-20m/s
표적 추적 기능: 처리된 점 수≥150배치
전송 전력: 224w
강조하다:

2차원 드론 감시 레이더

,

2차원 감시 레이더 시스템

,

X 밴드 드론 감시 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-FSP360 + LT-A2
결제 및 배송 조건
배달 시간: 2 달
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-FSP360 4면 단계 배열+ LT-A2 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)



제품 소개:

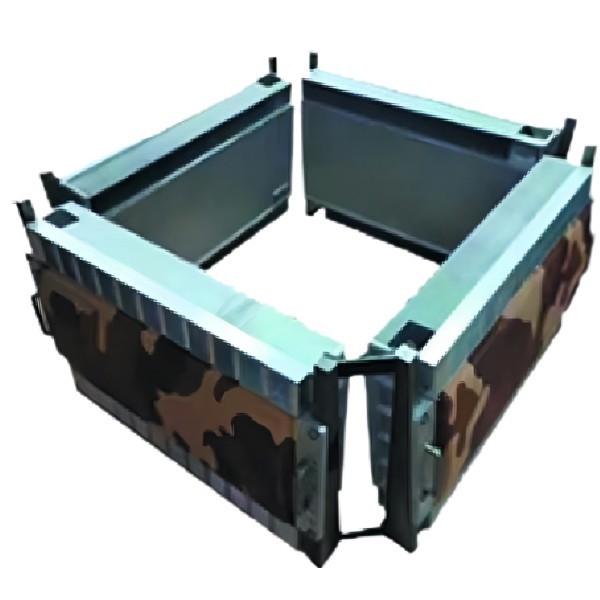

우리 회사에서 생산한 4면 단계 배열 레이더는 AESA (Active Phased Array) 시스템을 채택합니다. 작동 주파수 대역은 X 대역이며 주파수 범위는 9.0GHz에서 10.0GHz입니다.여러 구조적 변환은 다른 작업 요구 사항에 따라 설계 될 수 있습니다., 더 높은 데이터 속도는 여러 배열 유형을 형성함으로써 달성 할 수 있습니다.

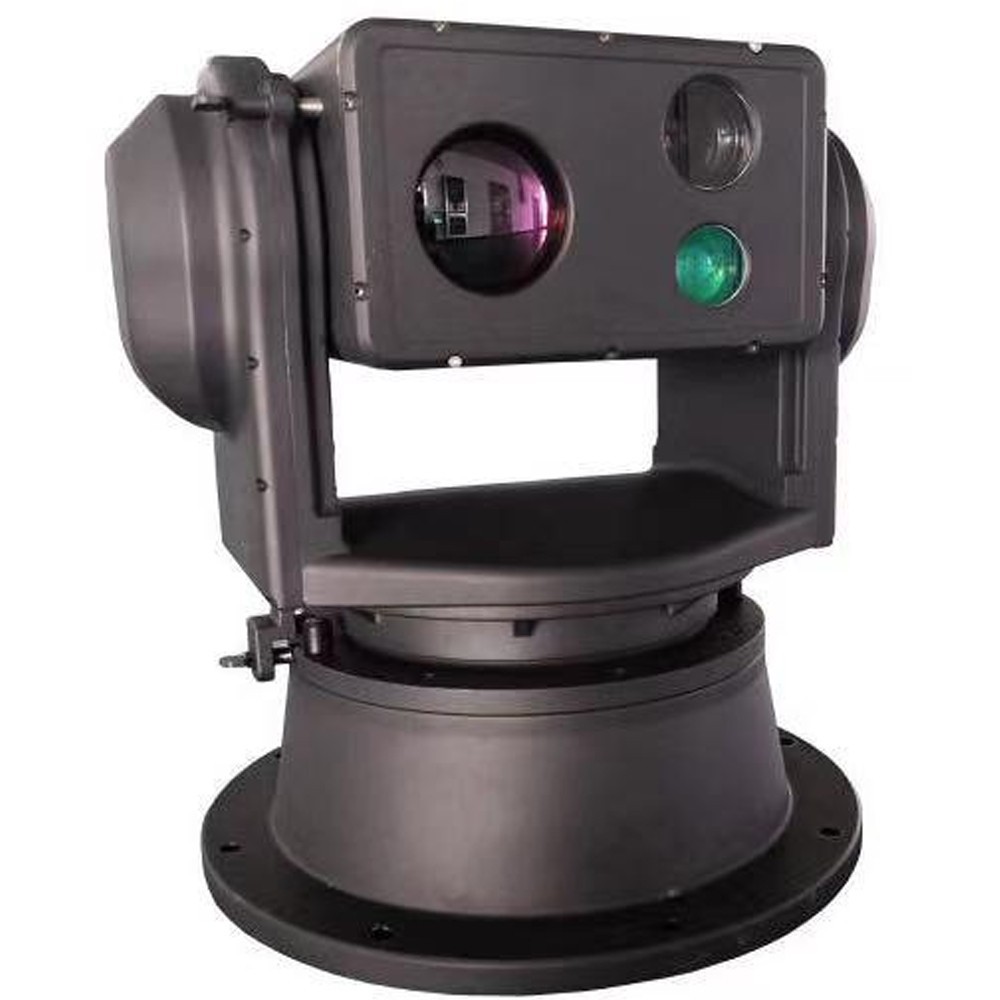

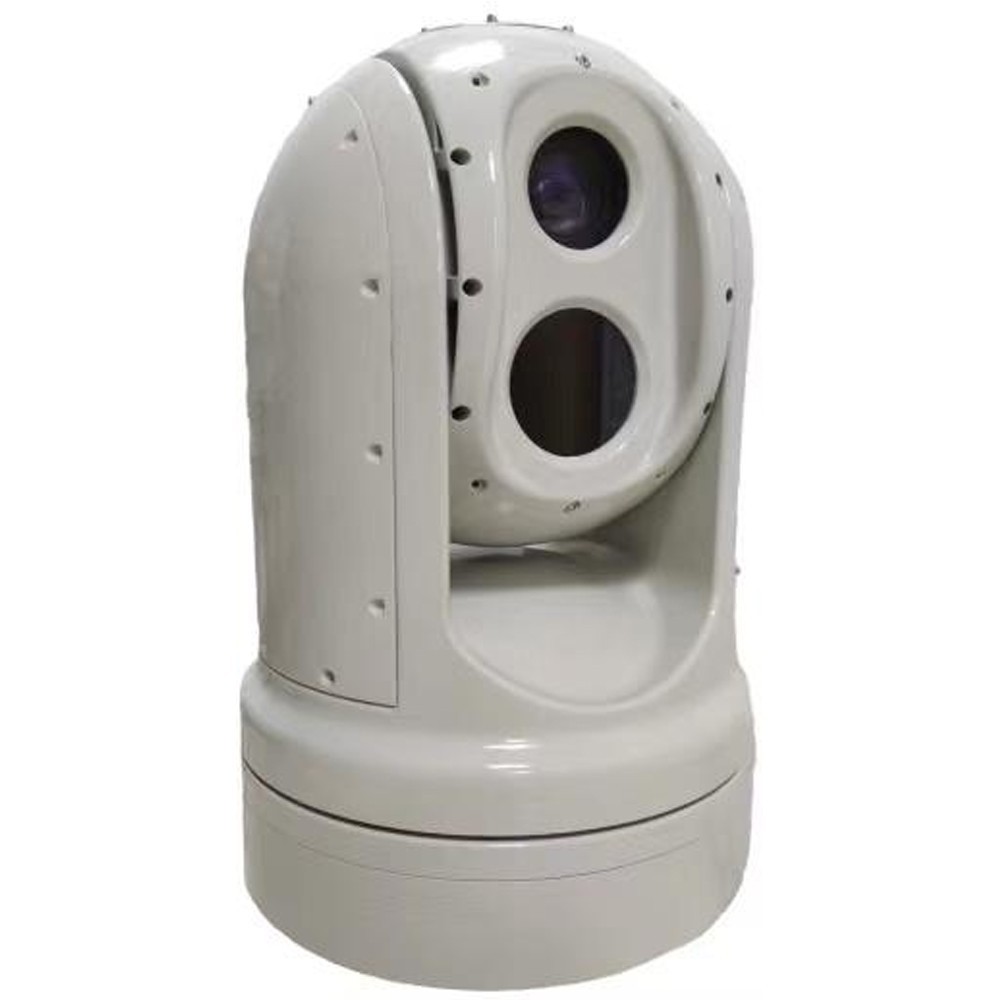

LT-A2는 유연성과 기동성을 갖추고 있으며, 낮은 고도에서 비행하는 목표물을 (UAV, 화학 풍선, 바이오닉 새) 무제한 위치에서 공격할 수 있습니다. 360° 풀 필드 실시간 스캔,잠금 추적, 감지 및 경고. 냉각되지 않은 적외선 열영상기, 가시광선 카메라, 레이저 거리 측정기 및 지능 알고리즘 모듈과 통합무인 연속 모니터링 작업을 낮과 밤 모두 수행 할 수 있습니다.동시에 적외선 열영상 야간 시력 기술을 채택하고 있으며, 잘 숨기고, 안개로 침투하는 강력한 능력을 가지고 있으며, 빛의 근원에 의해 제한되지 않습니다.연결 된 레이더 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다., 라디오 탐지 시스템 및 전체 주파수 방해 시스템.



제품 특성:

1정보 획득 능력: 동시에 여러 표적을 추적하고, 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.

2, 강력한 반더더기 능력: 다양한 반더더기 알고리즘의 통합.

3, 항공 공간 커버리지 능력: 활성 단계 배열 안테나는 전체 항공 공간의 커버리지를 실현합니다.

4환경 적응력: 장치의 크기는 작고 무게는 가볍고 고체 상태이며 안정성과 신뢰성이 높습니다.

5, 프론트 엔드 장치 제어 소프트웨어는 네트워크를 통해 온라인으로 업그레이드 할 수 있으며 향후 유지보수를 훨씬 용이하게합니다.

6, 3D 포지셔닝 기능은 박스를 선택 할 때 확대하고 클릭하여 센터 할 수 있으며 장치 작동을 용이하게합니다.

7"터너블 재충전 PTZ 자체 테스트는 사용자가 설정 한 제로 위치 또는 전력 고장 위치로 되돌릴 수 있습니다. 원격 재부팅 기능을 지원합니다.

8, 보편적인 변속 속도 회전 테이블은 모든 라운드 맹각 모니터링과 고 정밀 위치를 달성합니다.

9, 껍질의 전문적인 디자인, 아름답고 가볍고 견고하고, 고온에 저항하고, 부식 저항하고, 방수하고, 산성 비에 저항합니다.

10가동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.

11, 지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 갖추고 있으며, 공기 표적 정보에 대한 피드백을 제공할 수 있습니다.



매개 변수 이름 매개 변수 값
레이더 시스템 2차원 활성 단계 배열, 4면 배열 구조
작동 주파수 대역 X 밴드
스캔 범위 아지무스: 360°
기울기:-10°-20°
범위:0.24km-26km
전기 스캔 아지무스:±50°
전기 스캔 피치: ± 15 °
탐지 범위 (Pd=0)8,Pfa=10-6) 차량까지 탐지 범위 ≥25km
사람까지 탐지 범위≥11.5km
탐지 범위: UAV ≥6km
실명 범위 240m
결의 범위 해상도:10m
아지무스 해상도:5° (정상)
피치 해상도:8° (정상)
정확성 범위 정확도:5m
아지무스 정확도:0.4°
피치 정확도:00.6°
속도 정확성: 1m
목표 반사 속도 0.8m/s-20m/s
목표물 추적 능력 처리 된 점의 수 ≥ 150 팩
전력을 전송 224w
장비 크기 ≤680mm*400mm*205.6mm
무게 ≤28kg (일면 배열)



매개 변수 이름 매개 변수 값
가시광선 해상도 2MP / 4MP / 8MP 선택
가시성 렌즈 초점 길이 300mm
적외선 해상도 384X256/640X512 선택 사항
적외선 렌즈 초점 길이 30-150mm; 5x 광 확대
레이저 거리 측정 파장 1570nm
전력: 2km ((0.3m UAV)
작동 주파수:1Hz
광적 이미지 안정화 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다.
회전기 위치 정확성 ±0.05
회전기 추적 정확성 1mrad
턴테이블 각 범위 수평 0-360° 무한 위치 연속 회전
기울기 ± 90°
회전기 이동 속도 수평 최대 100°/S
기울기 최대 80°/S
전체 기계 는 환경 에 적응 한다 -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다.
전체 전력 소비 300W
전원 공급 DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치
외부 인터페이스 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등
무게 35kg
크기 420mm × 280mm × 385mm
(다른 구성은 실제 조건에 따라 달라집니다.)
