LT-FSP360 4면 단계 배열+ LT-D6 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)
제품 소개:

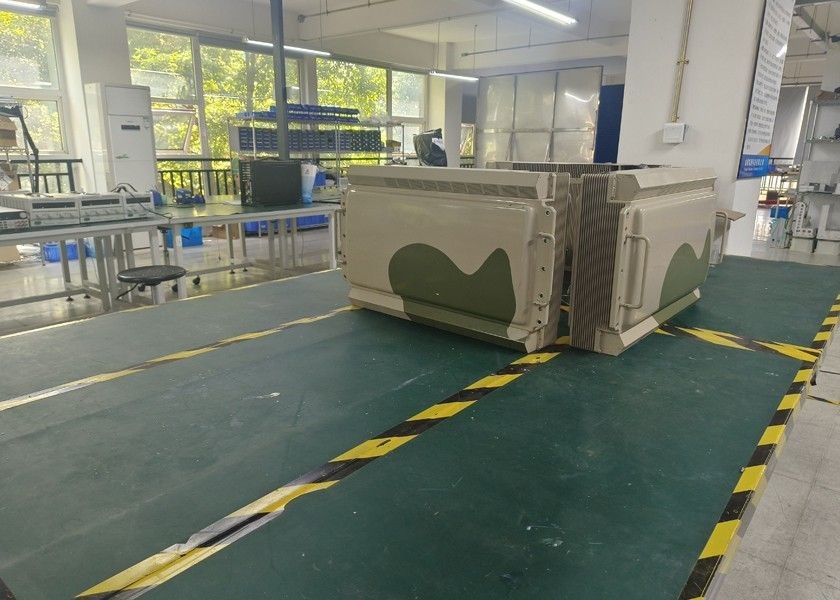

우리 회사에서 생산한 4면 단계 배열 레이더는 AESA (Active Phased Array) 시스템을 채택합니다. 작동 주파수 대역은 X 대역이며 주파수 범위는 9.0GHz에서 10.0GHz입니다.여러 구조적 변환은 다른 작업 요구 사항에 따라 설계 될 수 있습니다., 더 높은 데이터 속도는 여러 배열 유형을 형성함으로써 달성 할 수 있습니다.

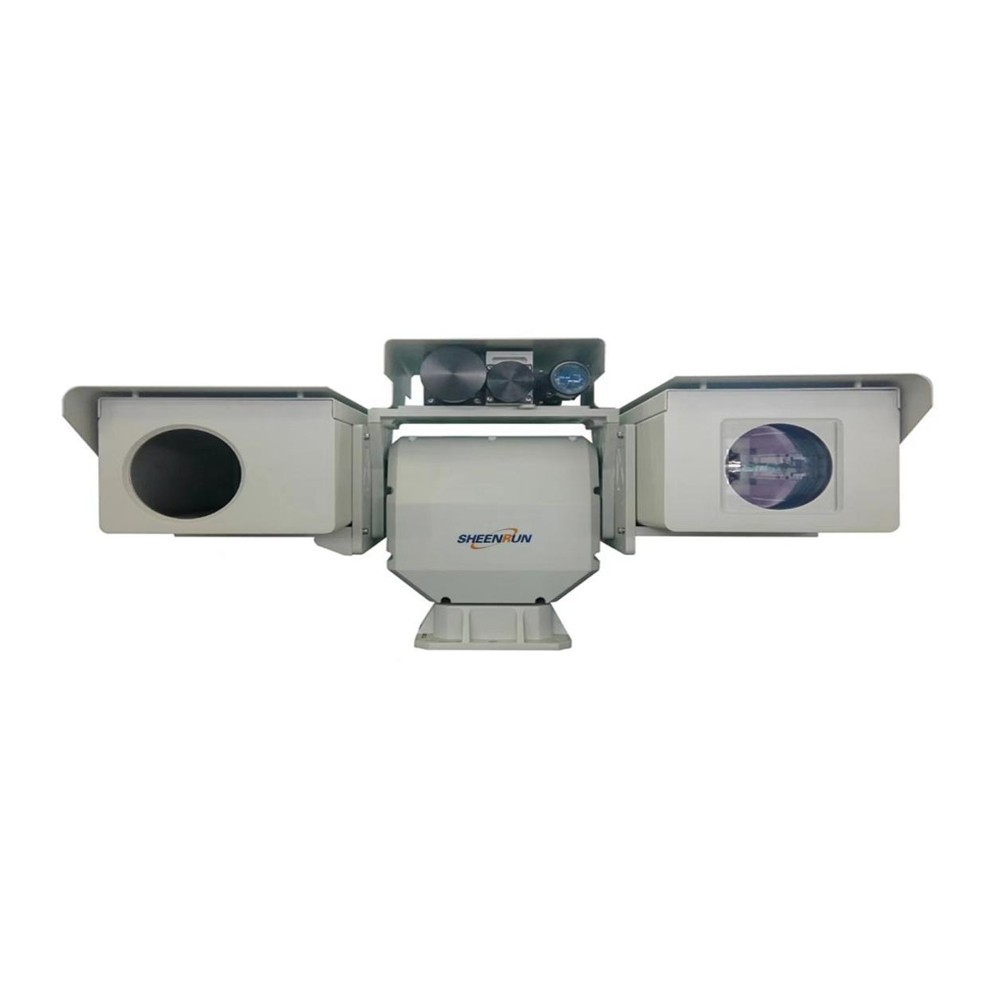

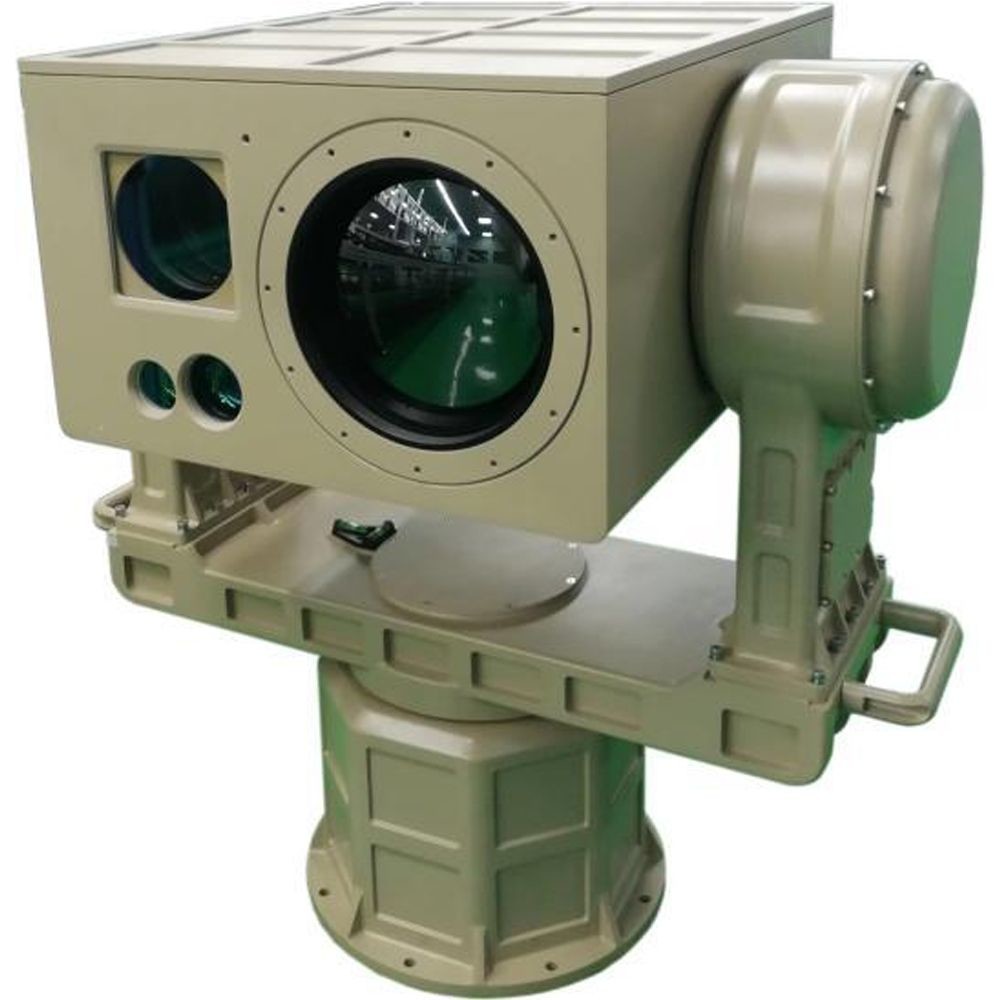

LT-D6는 유연성과 기동성을 갖추고 있어 낮은 고도에서 비행하는 목표물 (UAV, 화학 풍선, 바이오닉 새) 또는 해상 표면에 있는 무인 보트를 겨냥할 수 있다.무제한 위치의 목표물을 이동하는 선박360° 풀 필드 실시간 스캔, 잠금 추적, 감지 및 경고레이저 원격 측정기 및 지능 알고리즘 모듈, 그것은 낮과 밤 무인 연속 모니터링 작업을 달성 할 수 있습니다. 동시에, 그것은 좋은 숨김을 가진 적외선 열 이미지 야간 시각 기술을 채택,안개로 침투하는 강한 능력, 빛 소스에 의해 제한되지 않습니다. 연결 된 레이더 시스템, 전파 감지 시스템 및 전체 주파수 방해 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다.
제품 특성:
1정보 획득 능력: 동시에 여러 표적을 추적하고, 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 강력한 반더더기 능력: 다양한 반더더기 알고리즘의 통합.
3, 항공 공간 커버리지 능력: 활성 단계 배열 안테나는 전체 항공 공간의 커버리지를 실현합니다.
4환경 적응력: 장치의 크기는 작고 무게는 가볍고 고체 상태이며 안정성과 신뢰성이 높습니다.
5, 고화질 고 확대 가시광선 이미지 시스템, 긴 관측 거리를 가지고.
6, 레이저 광 축 원격 전기 정밀 조정 메커니즘은 기계를 해체하지 않고 레이저 정렬 조정을 완료 할 수 있습니다.
7, 수동 열영상은 잘 숨겨져 있으며 쉽게 감지되지 않습니다.
8연속 줌 열영상 기술을 채택하여 영상이 명확하고 탐지 거리가 길습니다.큰 시야장 대상 검색 및 목표 세부 사항의 장거리 관측에 적합합니다..
9, 고 정밀 회전판, 높은 바람 저항 수준, 높은 위치 정확성, 빠른 반응 속도, 원활한 운영, 모든 주위 맹각 모니터링을 달성합니다.
10, 내장된 지능형 온도 제어 시스템은 기계 내부의 전자 장치가 하루 종일 일년 내내 정상적으로 작동하도록 보장합니다.
11, 전체 기계는 전문적으로 설계 된 껍질로 강화됩니다. 아름답고 가볍고 견고합니다. 강한 바람, 높은 온도 및 낮은 온도,방수그리고 산성 비.
12가동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.
13, 지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 갖추고 있으며, 공기 표적 정보에 대한 피드백을 제공할 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 2차원 활성 단계 배열, 4면 배열 구조 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스: 360° |
| 기울기:-10°-20° | |
| 범위:0.24km-26km | |
| 전기 스캔 아지무스:±50° | |
| 전기 스캔 피치: ± 15 ° | |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | 차량까지 탐지 범위 ≥25km |
| 사람까지 탐지 범위≥11.5km | |
| 탐지 범위: UAV ≥6km | |
| 실명 범위 | 240m |
| 결의 | 범위 해상도:10m |
| 아지무스 해상도:5° (정상) | |
| 피치 해상도:8° (정상) | |
| 정확성 | 범위 정확도:5m |
| 아지무스 정확도:0.4° | |
| 피치 정확도:00.6° | |
| 속도 정확성: 1m | |
| 목표 반사 속도 | 0.8m/s-20m/s |
| 목표물 추적 능력 | 처리 된 점의 수 ≥ 150 팩 |
| 전력을 전송 | 224w |
| 장비 크기 | ≤680mm*400mm*205.6mm |
| 무게 | ≤28kg (일면 배열) |
| 매개 변수 이름 | 매개 변수 값 |
| 가시광선 해상도 | 2MP / 4MP / 8MP 선택 |
| 가시성 렌즈 초점 길이 | 800mm 또는 900mm |
| 냉장고 적외선 해상도 | 640X512 |
| 냉장용 적외선 렌즈 초점 길 | 30-30-630mm; 20x 광학 확대 또는 35-750mm; 20x 광학 확대 |
| 레이저 거리 측정 | 파장 1570nm |
| 전력:5km ((0.3m UAV) | |
| 작동 주파수:1Hz | |
| 광적 이미지 안정화 | 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다. |
| 회전기 위치 정확성 | ±0.01 |
| 회전기 추적 정확성 | 1mrad |
| 턴테이블 각 범위 | 수평 0-360° 무한 위치 연속 회전 |
| 피치 ± 90 | |
| 회전기 이동 속도 | 수평 최대 120°/S |
| 기울기 최대 100°/S | |
| 전체 기계 는 환경 에 적응 한다 | -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다. |
| 전체 전력 소비 | 500W |
| 전원 공급 | DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치 |
| 외부 인터페이스 | 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등 |
| 무게 | 85kg |
| 크기 | 620mm × 420mm × 710mm 또는 600mm × 600mm × 945mm |
