LT-AD01 2D 단계 배열 방공 방어 레이더 시스템 풀 필드 실시간 스캔

1SET
MOQ
협상 가능
가격
LT-AD01 2D 단계 배열 방공 방어 레이더 시스템 풀 필드 실시간 스캔
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
작동 주파수 대역: X 밴드
안테나 속도: 10rpm 이하
블라인드 범위: 240m
목표 반경 속도: 0.8m/s-100m/s
표적 추적 기능: ≥200배치
전송 전력: 256W
강조하다:

방공 레이더 시스템 전장

,

전장 공기 탐지 레이더

,

실시간 항공 탐지 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-AD01 + LT-E8
결제 및 배송 조건
배달 시간: 2 달
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

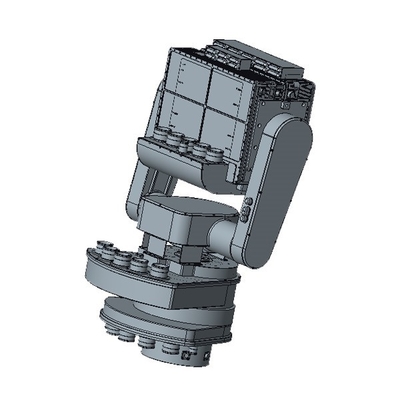

LT-AD01 2D 단계 배열 레이더 + LT-E8 TARGET 지능형 연결 추적 MULTI SPECTRAL OPTOELECTRONICS (선택)



제품 소개:

우리 회사에서 생산한 방공 레이더는 3 좌표의 고체 상태, 완전히 일관성 있고 활발한 2차원 단계 스캔 시스템을 가지고 있습니다.그리고 전체 장치는 모듈형, 모든 고체 상태 설계 장비의 신뢰성을 보장하기 위해. 장비는 고속 목표 탐지, 추적 및 위치 설정에 사용됩니다.딱딱함과 강도 지표가 충족되는 것 외에도, 디자인은 또한 많은 수의 전자 장치의 레이아웃, 설치, 배선, 냉각 및 기타 요구 사항을 고려합니다.

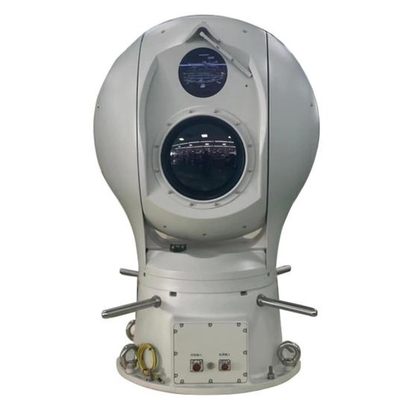

LT-E8는 낮은 고도에서 비행하는 목표물 (UAV, 화학 풍선, 바이오닉 새) 또는 바다 표면에 있는 무인 보트를 겨냥할 수 있는 유연성과 기동성을 가지고 있습니다.무제한 위치의 목표물을 이동하는 선박. 360° 풀 필드 실시간 스캔, 잠금 추적, 감지 및 경고. 냉각되지 않은 적외선 열 이미지, 가시광선 카메라, 레이저 거리 측정기 및 지능 알고리즘 모듈과 통합,무인 연속 모니터링 작업을 낮과 밤 모두 수행 할 수 있습니다. 동시에 적외선 열 영상 야간 시각 기술을 채택합니다.안개로 침투하는 강한 능력, 빛 소스에 의해 제한되지 않습니다. 연결 된 레이더 시스템, 전파 감지 시스템 및 전체 주파수 방해 시스템과 같은 탑재 터미널 장비에 원활하게 적응 할 수 있습니다.



제품 특성:

1동시에 여러 표적을 추적하고 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.

2, 다양한 안티 강렬 혼란 알고리즘의 통합.

3, 전면 항공권 커버리지를 달성하기 위한 액티브 파즈드 어레이 안테나.

4, 장치는 크기가 작고 무게가 가볍고 고체 상태이며 높은 안정성과 신뢰성을 가지고 있습니다.

5, 고화질 고 확대 가시광선 이미지 시스템, 긴 관측 거리를 가지고.

6, 레이저 광 축 원격 전기 정밀 조정 메커니즘은 기계를 해체하지 않고 레이저 정렬 조정을 완료 할 수 있습니다.

7, 수동 열영상은 잘 숨겨져 있으며 쉽게 감지되지 않습니다.

8연속 줌 열영상 기술을 채택하여 영상이 명확하고 탐지 거리가 길습니다.큰 시야장 대상 검색 및 목표 세부 사항의 장거리 관측에 적합합니다..

9, 고 정밀 회전판, 높은 바람 저항 수준, 높은 위치 정확성, 빠른 반응 속도, 원활한 운영, 모든 주위 맹각 모니터링을 달성합니다.

10, 내장된 지능형 온도 제어 시스템은 기계 내부의 전자 장치가 하루 종일 일년 내내 정상적으로 작동하도록 보장합니다.

11, 전체 기계는 전문적으로 설계 된 껍질로 강화됩니다. 아름답고 가볍고 견고합니다. 강한 바람, 높은 온도 및 낮은 온도,방수그리고 산성 비.

12가동 잠금 장치로 장착되어 빠른 이동 도중 차량을 잠금 할 수 있습니다. 동시에 안정적이고 충격을 흡수하는 플랜지 장착 기판을 장착 할 수 있습니다.효율적으로 진동을 줄이고 장비의 안정성을 보호합니다.

13, 지능형 자동 연결 모듈, 자동 추적 모듈, 자동 탐지 모듈을 갖추고 있으며, 공기 표적 정보에 대한 피드백을 제공할 수 있습니다.





매개 변수 이름 매개 변수 값
레이더 시스템 2차원 활성 단계 배열
작동 주파수 대역 X 밴드
스캔 범위 아지무스 (전기 스캔):±15.5°
기울기 (전기 스캔):±30°
아지무스 (기계 스캔): 0°-360°
기울기 (기계 스캔): 0°-90°
안테나 속도 ≤10rpm
탐지 범위 (Pd=0)8,Pfa=10-6) ≥8km (RCS=0.01m2)
≥15.5km ((RCS=0.1m2)
≥25km ((RCS=1m2)
실명 범위 240m
결의 범위 해상도:15m
아지무스 해상도 ≥5°
피치 해상도 ≥9°
정확성 범위 정확성 ≥20m
아지무스 정확성 ≥0.8°
픽스 정확성 ≥0.8°
목표 반사 속도 0.8m/s-100m/s
목표물 추적 능력 ≥200전차
전력을 전송 256W
프론트엔드 장비 크기 ≤686mm*411mm*145mm
무게 ≤55kg



매개 변수 이름 매개 변수 값
가시광선 해상도 2MP / 4MP / 8MP 선택
가시성 렌즈 초점 길이 1000mm 또는 1500mm
냉장고 적외선 해상도 640X512
냉장용 적외선 렌즈 초점 길 45-930mm; 20x 광학 확대 또는 100-1100mm; 10x 광학 확대
레이저 거리 측정 파장 1570nm
전력:5km ((0.3m UAV)
작동 주파수:1Hz
광적 이미지 안정화 선택적 고정도의 광섬유 회전경으로 안정적인 이미지를 유지하고 차량이 움직일 때 작동합니다.
회전기 위치 정확성 ±0.01
회전기 추적 정확성 1mrad
턴테이블 각 범위 수평 0-360° 무한 위치 연속 회전
피치 ± 90
회전기 이동 속도 수평 최대 120°/S
기울기 최대 100°/S
전체 기계 는 환경 에 적응 한다 -40°C-+60°C, 진동 영향, 배터리 호환성, 소금 스프레이 곰팡이, 전체 기계의 객실 / IP66 IP67 등 표준을 충족합니다.
전체 전력 소비 500W
전원 공급 DC48V, AC220 ± 20% V 넓은 입력 방수 안정화 전원 공급 장치
외부 인터페이스 1 × 10Base-T/100Base TX, RJ45 인터페이스, 전원 공급 인터페이스, 제어 일련 포트 등
무게 100kg
크기 600mm × 600mm × 945mm
