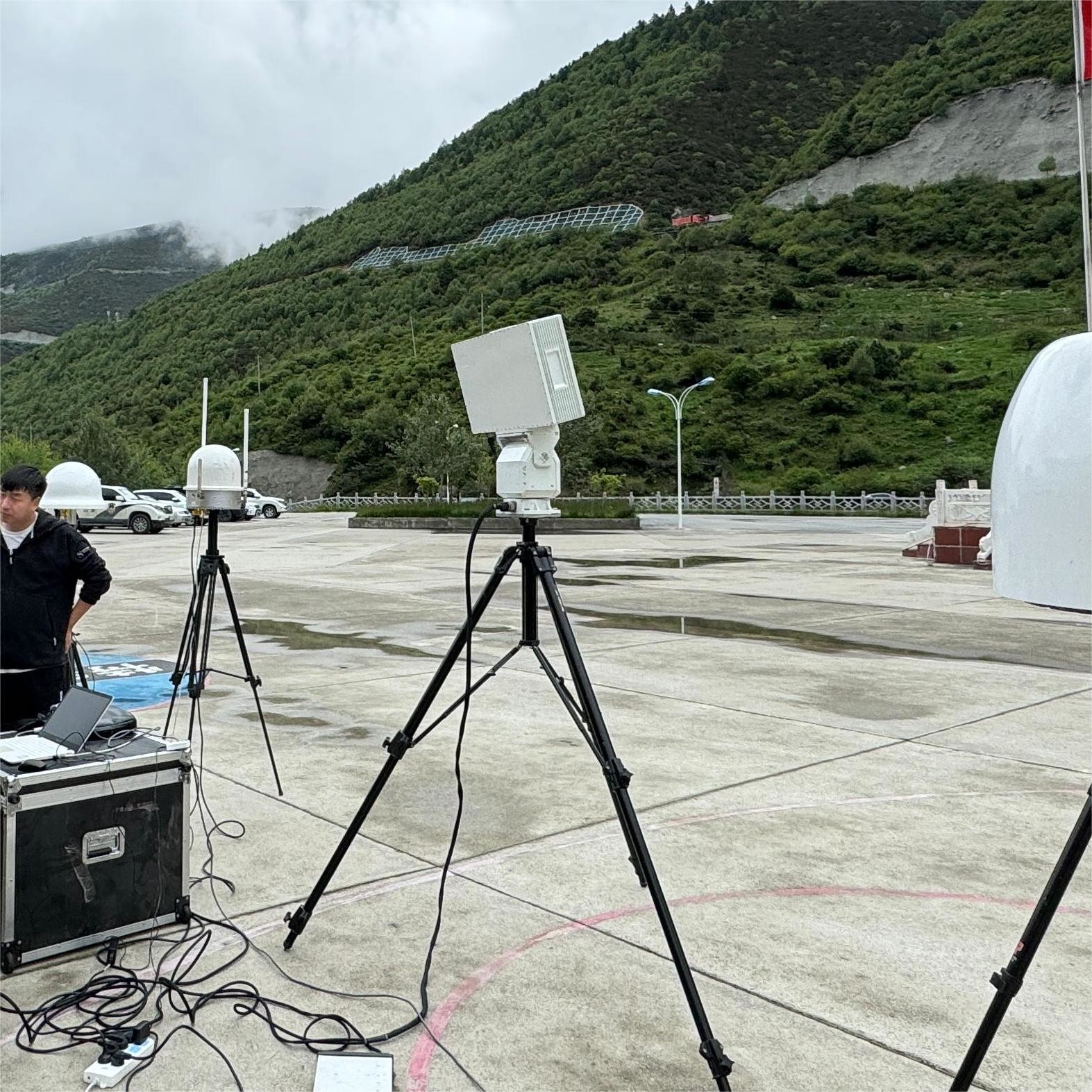

LT-AD01 2차원 레이더+ LT-UDA 시리즈 UAV 위치 조정 대책 통합 장비 (선택)
제품 소개:
우리 회사에서 생산한 방공 레이더는 3 좌표, 모든 고체 상태, 일관성, 그리고 활발한 2차원 단계 스캔 시스템을 가지고 있습니다.그리고 전체 장치는 모듈형이 장비는 고속 목표 탐지 추적 및 위치 설정에 사용됩니다.튼튼성 및 강도 지표를 충족하는 것 외에도, 설계는 또한 많은 수의 전자 장치의 레이아웃, 설치, 배선, 냉각 및 기타 요구 사항을 고려합니다.
UAV 방향 탐지 및 위치 대응 장비는 UAV 탐지 및 경고, 표적 인식, 방향 탐지, 위치, 간섭 제거,그리고 통제탑재 부품, 고정 설치 부품 및 임시 배치 부품으로 장착 할 수 있으므로 유연하고 여러 시나리오 응용 프로그램에 적합합니다.
제품 특징:
1동시에 여러 표적을 추적하고 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 다양한 안티 강렬 혼란 알고리즘의 통합.
3, 전면 항공권 커버리지를 달성하기 위한 액티브 파즈드 어레이 안테나.
4, 장치는 크기가 작고 무게가 가볍고 고체 상태이며 높은 안정성과 신뢰성을 가지고 있습니다.
5검출 및 위치: 수동 및 수동 스펙트럼 검출을 사용하여 검출 주파수는 20MHz-6GHz입니다.다중 배열 방향 탐지 및 위치 안테나는 탐지 영역에서 드론에서 무선 신호를 수신하는 데 사용됩니다.무선 프로토콜 분석 기술을 사용하여 시스템은 자동으로 위도와 경도 좌표 정보, 고도, 속도, 방향,그리고 일반적으로 사용되는 드론의 모델, 이륙지, 그리고 다른 정보.
6간섭 제거: 고속 디지털 주파수 스카이핑 기술을 채택하여 전자기 간섭을 통해 UAV 탐사, 원격 제어,이미지 전송 통신 신호, UAV를 비행이나 착륙으로 되돌릴 수 있도록 하고, 지정된 UAV에 대한 정확한 간섭을 달성할 수 있도록,또한 응용 환경과 요구 사항에 따라 다른 안테나 모양으로 구성 할 수 있습니다., 지역 커버리지의 요구 사항을 충족하기 위해 가장 경제적이고 최고의 성능을 달성하기 위해.
7, 제어 플랫폼: SOA 아키텍처를 기반으로, 응용 프로그램과 같은 여러 액세스 방법을 가진 웹 페이지를 제공합니다.20개 이상의 UAV 탐지 및 대책 장치의 접근 및 관리 통제를 가능하게 합니다., 그리고 레이더, 광전자, 속임수 등을 포함한 다른 UAV 대책 시스템이나 장치에 대한 미래의 확장을 지원합니다.
| 매개 변수 이름 | 매개 변수 값 |
| 레이더 시스템 | 2차원 활성 단계 배열 |
| 작동 주파수 대역 | X 밴드 |
| 스캔 범위 | 아지무스 (전기 스캔):±15.5° |
| 기울기 (전기 스캔):±30° | |
| 아지무스 (기계 스캔): 0°-360° | |
| 기울기 (기계 스캔): 0°-90° | |
| 안테나 속도 | ≤10rpm |
| 탐지 범위 (Pd=0)8,Pfa=10-6) | ≥8km (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| 실명 범위 | 240m |
| 결의 | 범위 해상도:15m |
| 아지무스 해상도 ≥5° | |
| 피치 해상도 ≥9° | |
| 정확성 | 범위 정확성 ≥20m |
| 아지무스 정확성 ≥0.8° | |
| 픽스 정확성 ≥0.8° | |
| 목표 반사 속도 | 0.8m/s-100m/s |
| 목표물 추적 능력 | ≥200전차 |
| 전력을 전송 | 256W |
| 프론트엔드 장비 크기 | ≤686mm*411mm*145mm |
| 무게 | ≤55kg |
| 매개 변수 이름 | 매개 변수 값 | |
| 탐지 장비 | 탐지 주파수 범위 | 30MHz-6GHz |
| 초점 대역: 04, 0.9, 1.4, 2.45.25,8 GHz (선택) | ||
| 탐지 방법 | 수동 라디오 자동 감지, 수동 신호 수신 | |
| 탐지 거리 | 5-10km (범위 모델에 따라 달라집니다. UAV 전송 전력 >0.1W) | |
| 탐지 범위 | 전방향 탐지 | |
| 표적 탐지 수 | 60개 이상의 UAV를 동시에 탐지합니다. | |
| 정확성 | 방향 탐지 정확도 ≤3° (RMS) | |
| 위치 정밀도≤10m | ||
| 카운터 장비 | 카운터 모드 | 전파 간섭 억제 |
| 대목 | UAV 이미지 전송, 비행 제어 링크, 탐사 신호 | |
| 카운터 주파수 대역 | 20~6000MHz | |
| 400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택) | ||
| 카운터 레인지 | 선택적 전방향 또는 방향성 구성 | |
| 카운터 거리 | 방향: 3-5km (계산 범위는 모델에 따라 다릅니다) | |
| 전방향: 1.5-2km (계산 범위는 모델에 따라 다릅니다) | ||
| 시스템 통합 | 크기 | 탐지장비:450mm*400mm |
| 카운터 장비:550mm*500mm*300mm | ||
| 무게 | ≤45kg | |
| 전력 소비 | 감지 가동:55W | |
| 방해가 켜져:960W | ||
| 침입 보호 | IP67 | |
