모든 고체 상태 단계 배열 레이더 무인 항공기 화학 풍선 바이오닉 조류 탐지

1SET
MOQ
협상 가능
가격

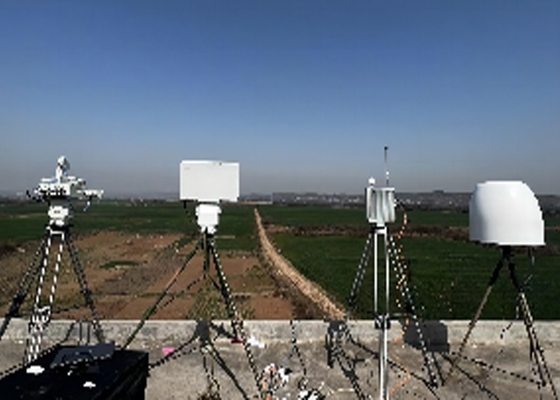

모든 고체 상태 단계 배열 레이더 무인 항공기 화학 풍선 바이오닉 조류 탐지
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 2D 액티브 위상 배열
작동 주파수 대역: X 밴드
주사 범위: 방위각(전기 스캐닝): ±15.5°, 피치(전기 스캐닝): ±30°, 방위각(기계적 스캐닝): 0°-360°, 피치(기계적 스캐닝): 0°-90°
안테나 속도: 10rpm 이하
감지 범위(Pd=0.8, Pfa=10-6): ≥8km (RCS=0.01m²), ≥15.5km (RCS=0.1m²), ≥25km (RCS=1m²)
블라인드 범위: 240m
강조하다:

바이오닉 조류 탐지 레이더

,

UAV 탐지 단계 배열 레이더

,

화학 풍선 탐지 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-AD01 + LT-UJ830D
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

LT-AD01 2차원 레이더+LT-UJ830D 방향형 UAV 방해기(선택)

제품 소개:


우리 회사에서 생산한 방공 레이더는 3 좌표, 모든 고체 상태, 완전히 일관성 있고 활발한 2차원 단계 스캔 시스템을 가지고 있습니다.그리고 전체 장치는 모듈형이 장비는 고속 목표 탐지 추적 및 위치 설정에 사용됩니다.튼튼성 및 강도 지표를 충족하는 것 외에도, 설계는 또한 많은 수의 전자 장치의 배치, 설치, 배선, 냉각 및 기타 요구 사항을 고려합니다.


드론 제머는 주로 2차원 회전 테이블, 안테나 시스템, 서보 제어 시스템, 휴대용 전원 공급 장치, 삼각기, 상부 컴퓨터 소프트웨어 등으로 구성됩니다.그 전송 주파수 대역은 거의 현재 시장에 있는 UAV 통신 주파수 대역을 커버합니다., 안테나 범위 내의 목표물을 효과적으로 방해 할 수 있습니다. 동시에, 제이머는 고정도 서보 전송 및 제어 시스템을 채택합니다.UAV 감시 레이더 네트워크에 연결되면 자동으로 추적하고 방해 할 수 있습니다..

제품 특징:
1동시에 여러 표적을 추적하고 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 다양한 안티 강렬 혼란 알고리즘의 통합.
3, 전면 항공권 커버리지를 달성하기 위한 액티브 파즈드 어레이 안테나.
4, 장치는 크기가 작고 무게가 가볍고 고체 상태이며 높은 안정성과 신뢰성을 가지고 있습니다.

5, 턴테이블의 외부 껍질은 고강성 알루미늄 합금으로 만들어져 견고하고 아름답습니다.
6, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.
7, 내부 산업급 (군용급 선택) 내장 지능형 제어 시스템은 회전판의 안정적인 제어를 실현 할 수 있습니다.



매개 변수 이름 매개 변수 값
레이더 시스템 2차원 활성 단계 배열
작동 주파수 대역 X 밴드
스캔 범위 아지무스 (전기 스캔):±15.5°
기울기 (전기 스캔):±30°
아지무스 (기계 스캔): 0°-360°
기울기 (기계 스캔): 0°-90°
안테나 속도 ≤10rpm
탐지 범위 (Pd=0)8,Pfa=10-6) ≥8km (RCS=0.01m2)
≥15.5km ((RCS=0.1m2)
≥25km ((RCS=1m2)
실명 범위 240m
결의 범위 해상도:15m
아지무스 해상도 ≥5°
피치 해상도 ≥9°
정확성 범위 정확성 ≥20m
아지무스 정확성 ≥0.8°
픽스 정확성 ≥0.8°
목표 반사 속도 0.8m/s-100m/s
목표물 추적 능력 ≥200전차
전력을 전송 256W
프론트엔드 장비 크기 ≤686mm*411mm*145mm
무게 ≤55kg



매개 변수 이름 매개 변수 값
카운터 모드 전파 간섭 억제
대목 UAV 이미지 전송, 비행 제어 링크, 탐사 신호
카운터 주파수 대역 20~6000MHz
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택)
카운터 타입 PTZ와 함께 방향 안테나
카운터 레인지 수평 360°, 기울기 ± 60°
카운터 거리 3-5km (계산자 범위는 모델에 따라 다릅니다)
카운터 대응 시간 3s
크기 50mm*450mm*750mm
무게 ≤60kg
전력 소비 간섭 가동:970W
침입 보호 IP67
