2차원 무대 레이더와 방공 방어용 전방향 UAV 방해기

1SET
MOQ
협상 가능
가격
2차원 무대 레이더와 방공 방어용 전방향 UAV 방해기
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
레이더 시스템: 2D 액티브 위상 배열
작동 주파수 대역: X 밴드
주사 범위: 방위각(전기 스캐닝): ±15.5°, 피치(전기 스캐닝): ±30°, 방위각(기계적 스캐닝): 0°-360°, 피치(기계적 스캐닝): 0°-90°
안테나 속도: 10rpm 이하
감지 범위(Pd=0.8, Pfa=10-6): ≥8km (RCS=0.01m²), ≥15.5km (RCS=0.1m²), ≥25km (RCS=1m²)
블라인드 범위: 240m
강조하다:

항공 감시 레이더 단계 배열

,

UAV 방어 단계 배열 레이더

기본 정보
원래 장소: 중국
브랜드 이름: Radartone
모델 번호: LT-AD01 + LT-UJ830Q
결제 및 배송 조건
배달 시간: 3.5개월
지불 조건: T/T
공급 능력: 50세트/3개월
제품 설명

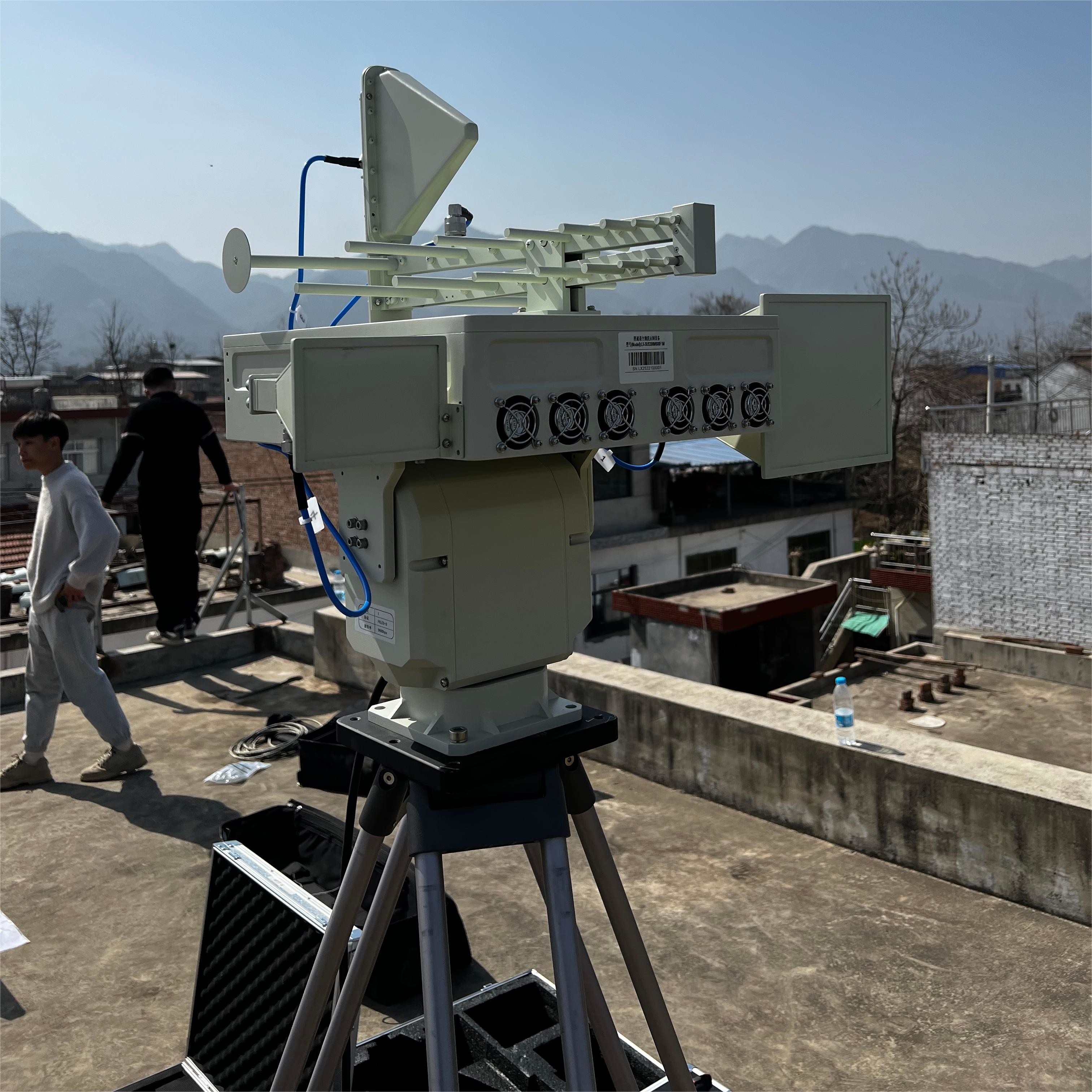

LT-AD01 2차원 레이더+ LT-UJ830Q 전방향 UAV 방해기 (선택)

제품 소개:


우리 회사에서 생산한 방공 레이더는 3 좌표, 모든 고체 상태, 일관성, 그리고 활발한 2차원 단계 스캔 시스템을 가지고 있습니다.그리고 전체 장치는 모듈형이 장비는 고속 목표 탐지 추적 및 위치 설정에 사용됩니다.튼튼성 및 강도 지표를 충족하는 것 외에도, 설계는 또한 많은 수의 전자 장치의 레이아웃, 설치, 배선, 냉각 및 기타 요구 사항을 고려합니다.


전방향 다대역 방해 안테나 시스템은 여러 개의 고리형 나선 안테나를 채택합니다.그리고 그 전송 주파수 대역은 거의 시장에서 UAV의 통신 주파수 대역을 커버 할 수 있습니다., 3개의 평면 안테나와 1개의 PCB 안테나를 포함해서 안테나의 작동 범위 내의 표적을 효과적으로 방해할 수 있습니다.그리고 방해 범위는 UAV의 방해 방지 능력에 의해 결정됩니다.이 제이머는 전방향 제이머 시스템을 채택하여 주요 영역의 항공권 보안을 효과적으로 유지할 수 있습니다.

제품 특징:
1동시에 여러 표적을 추적하고 목표물의 속도, 궤도 및 공간 위치를 실시간으로 감지합니다.
2, 다양한 안티 강렬 혼란 알고리즘의 통합.
3, 전면 항공권 커버리지를 달성하기 위한 액티브 파즈드 어레이 안테나.
4, 장치는 크기가 작고 무게가 가볍고 고체 상태이며 높은 안정성과 신뢰성을 가지고 있습니다.

5, 제이머는 전방향 제이머 시스템을 채택합니다.
6, 피치 전송 섹션은 전력 장애의 경우 자동 잠금되는 벌레 기어 전송을 사용합니다.
7, 내부 산업급 (군용급 선택) 내장 지능 제어 시스템은 안정적인 제어를 실현할 수 있습니다



매개 변수 이름 매개 변수 값
레이더 시스템 2차원 활성 단계 배열
작동 주파수 대역 X 밴드
스캔 범위 아지무스 (전기 스캔):±15.5°
기울기 (전기 스캔):±30°
아지무스 (기계 스캔): 0°-360°
기울기 (기계 스캔): 0°-90°
안테나 속도 ≤10rpm
탐지 범위 (Pd=0)8,Pfa=10-6) ≥8km (RCS=0.01m2)
≥15.5km ((RCS=0.1m2)
≥25km ((RCS=1m2)
실명 범위 240m
결의 범위 해상도:15m
아지무스 해상도 ≥5°
피치 해상도 ≥9°
정확성 범위 정확성 ≥20m
아지무스 정확성 ≥0.8°
픽스 정확성 ≥0.8°
목표 반사 속도 0.8m/s-100m/s
목표물 추적 능력 ≥200전차
전력을 전송 256W
프론트엔드 장비 크기 ≤686mm*411mm*145mm
무게 ≤55kg



매개 변수 이름 매개 변수 값
카운터 모드 전파 간섭 억제
대목 UAV 이미지 전송, 비행 제어 링크, 탐사 신호
카운터 주파수 대역 20~6000MHz
400MHz, 800MHz, 900MHz,1.2GHz,10.5GHz,20.4GHz,5.2GHz,5.8GHz (선택)
카운터 타입 전방향 안테나
카운터 레인지 전체 360° 항공권
카운터 거리 1.5-2km (대수 범위는 모델에 따라 달라집니다)
카운터 대응 시간 3s
크기 550mm*500mm*300mm
무게 ≤55kg
전력 소비 방해가 켜져:960W
침입 보호 IP67
